huyou
級別: 略有小成
精華主題: 0
發帖數量: 152 個
工控威望: 322 點
下載積分: 946 分
在線時間: 162(小時)
注冊時間: 2009-08-04
最后登錄: 2025-04-29
查看huyou的 主題 / 回貼
樓主  發表于: 2011-11-15 15:10

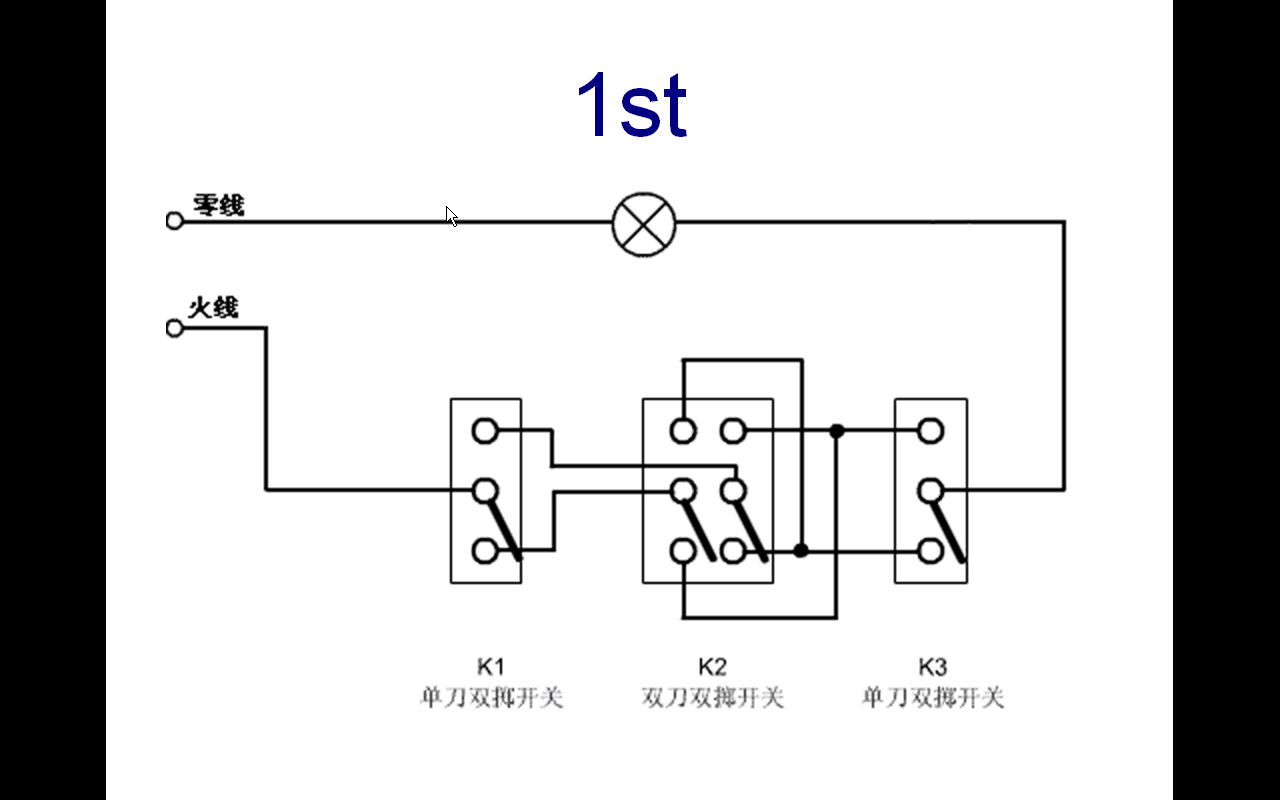

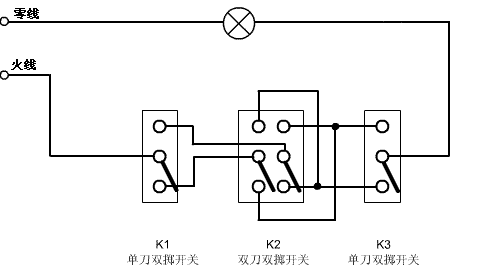

上圖是三地控制一盞燈 的電路,如果要將邏輯用梯形圖來表達,因為有橋接電路,不能直接用梯形圖畫出來,需要按照“從上到下,從左到右”的原則將每種邏輯(支路)畫出來:




在西門子官網論壇 也看到過關于“三地控制一盞燈”的編程,沒有看懂,覺得邏輯太復雜。因為,西門子S7-300的異或指令用在這里是非常合適的:
X I0.1
X I0.2
X I0.3
……
= Q0.0
[fly]忽悠,接著忽悠……[/fly]
崇慶陽光
不懈努力,一切皆有可能...
級別: VIP會員

精華主題: 1 篇
發帖數量: 780 個
工控威望: 1510 點
下載積分: 7445 分
在線時間: 159(小時)
注冊時間: 2006-08-10
最后登錄: 2025-07-08
查看崇慶陽光的 主題 / 回貼
1樓  發表于: 2011-11-15 15:16
應該不用這么復雜嘛
不懈努力,一切皆有可能 ...
niningtt
級別: 工控俠客
精華主題: 0
發帖數量: 1232 個
工控威望: 3552 點
下載積分: 848 分
在線時間: 460(小時)
注冊時間: 2010-08-24
最后登錄: 2025-06-26
查看niningtt的 主題 / 回貼
2樓  發表于: 2011-11-15 16:11
邏輯一點也不復雜,其實你可以看的出來就是說有一個為1,其他兩個一樣燈就會亮。兩個一樣的異或結果是0,那么為了要其結果為1,第三個就只有是1了。邏輯關系而已,會邏輯化簡嗎?
caoxinhua735
級別: 略有小成
精華主題: 0
發帖數量: 147 個
工控威望: 245 點
下載積分: 1114 分
在線時間: 139(小時)
注冊時間: 2009-11-01
最后登錄: 2018-04-28
查看caoxinhua735的 主題 / 回貼
3樓  發表于: 2011-11-15 18:42
簡單的問題搞得這么復雜?
arpawpelf
級別: 略有小成
精華主題: 0
發帖數量: 315 個
工控威望: 421 點
下載積分: 2313 分
在線時間: 131(小時)
注冊時間: 2009-04-16
最后登錄: 2023-03-08
查看arpawpelf的 主題 / 回貼
4樓  發表于: 2011-11-15 18:55
圖片:
就好比時雙聯開關控制,m0雙聯輸出,y0是三聯輸出,如四、五、六等都一樣,都是這樣格式。
[ 此帖被arpawpelf在2011-11-15 19:09重新編輯 ]
caoxinhua735
級別: 略有小成
精華主題: 0
發帖數量: 147 個
工控威望: 245 點
下載積分: 1114 分
在線時間: 139(小時)
注冊時間: 2009-11-01
最后登錄: 2018-04-28
查看caoxinhua735的 主題 / 回貼
5樓  發表于: 2011-11-15 19:05
下面3個燈的常開觸點串在一起是多余的
gongyekongzh
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看gongyekongzh的 主題 / 回貼
6樓  發表于: 2011-11-15 19:27
有點意思!不過一般很少用得上,工控不像樓梯間,多地控制好像有點不安全。
awwwpa
西門子SMART,安川MP2300,歐姆龍觸摸屏,豐煒
級別: 家園常客
精華主題: 0
發帖數量: 763 個
工控威望: 859 點
下載積分: 1762 分
在線時間: 998(小時)
注冊時間: 2007-07-16
最后登錄: 2025-06-29
查看awwwpa的 主題 / 回貼
7樓  發表于: 2011-11-16 02:42
用PLC控制電燈,樓主不用那么復雜的做,把開關換成按鈕,所有按鈕并聯,全部輸入到一個點,每按一次,輸出狀態翻轉一次既可.
QQ106748835
jetfondy
級別: 略有小成
精華主題: 0
發帖數量: 124 個
工控威望: 253 點
下載積分: 1804 分
在線時間: 62(小時)
注冊時間: 2011-05-24
最后登錄: 2019-05-30
查看jetfondy的 主題 / 回貼
8樓  發表于: 2011-11-16 10:14
你要N地控制都可以:

jetfondy
級別: 略有小成
精華主題: 0
發帖數量: 124 個
工控威望: 253 點
下載積分: 1804 分
在線時間: 62(小時)
注冊時間: 2011-05-24
最后登錄: 2019-05-30
查看jetfondy的 主題 / 回貼
9樓  發表于: 2011-11-16 10:24
錯了,重新整過:

xiaosong
級別: 探索解密
精華主題: 0
發帖數量: 42 個
工控威望: 174 點
下載積分: 603 分
在線時間: 9(小時)
注冊時間: 2011-10-20
最后登錄: 2012-09-17
查看xiaosong的 主題 / 回貼
10樓  發表于: 2011-11-16 11:44
圖好畫線不好接啊
不再頭疼
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 378 點
下載積分: 34465 分
在線時間: 299(小時)
注冊時間: 2011-09-16
最后登錄: 2024-12-05
查看不再頭疼的 主題 / 回貼
11樓  發表于: 2011-11-16 21:28
真是復雜啊!
