       一個朋友問我，他那有一臺繼電器控制的機，一個按鈕啟動多臺電機，按一下啟動一個再按一下啟動第二個，以此類推，用一個急停全部停止，
    本人才疏學淺，想不出來怎么控制，請教各位前輩，給個圖

應該是按鈕控制中間繼電器，中間繼電器的常開點與上一個電機接觸器常開點串聯，第一個直接啟動，中間繼電器的常開點點數就是電機的個數。

樓上的師傅，可否詳細點

引用

引用第1樓hanqin于2012-05-12 12:36發表的  :
應該是按鈕控制中間繼電器，中間繼電器的常開點與上一個電機接觸器常開點串聯，第一個直接啟動，中間繼電器的常開點點數就是電機的個數。

那樣好像按一下全啟動了

引用

引用第1樓hanqin于2012-05-12 12:36發表的  :
應該是按鈕控制中間繼電器，中間繼電器的常開點與上一個電機接觸器常開點串聯，第一個直接啟動，中間繼電器的常開點點數就是電機的個數。

很好的 頂一個

高手不肯回答嗎

樓主看一下這個是否可以！ 一鍵啟動.rar (10 K) 下载次数:138

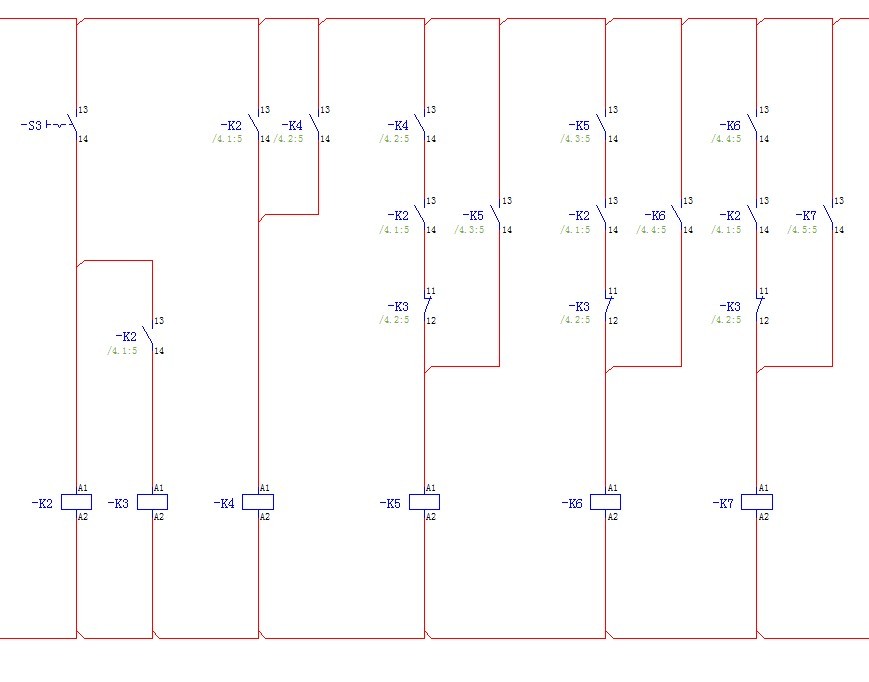

我畫了個電路大家分析一下，沒有實際試過不知道可不可以。K2和K3類似組成個上升沿型號，脈沖長度是機械閉合的時間。

引用

引用第6樓slik于2012-05-12 14:05發表的  :
樓主看一下這個是否可以！ [attachment=83874]

用PLC編寫簡單而且方法多種多樣。

誰有只用中間繼電器控制電路圖呀 發一份上來咯！ 看起來簡單 做起來復雜呢！ 如果不用PLC 只用中間繼電器

沒有時間繼電器么？
