工控人家園 綜合討論 歐姆龍感應器E3C-GE4

工控@@@@@@

級別: 探索解密

精華主題: 0
發帖數量: 11 個
工控威望: 132 點
下載積分: 598 分
在線時間: 5(小時)
注冊時間: 2012-12-23
最后登錄: 2013-01-10
查看工控@@@@@@的主題 / 回貼

樓主發表于: 2012-12-26 18:55

只看樓主 | 小中大

歐姆龍那個感應器信號放大的東東E3C-GE4 是怎么用的上面寫的看不懂啊具體怎么接線的啊？求解！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！！有接線圖最好謝謝各位大俠了

[ 此帖被工控@@@@@@在2012-12-26 19:11重新編輯 ]

夜色迷茫

級別: 探索解密

精華主題: 0
發帖數量: 13 個
工控威望: 130 點
下載積分: 590 分
在線時間: 12(小時)
注冊時間: 2012-12-25
最后登錄: 2013-01-20
查看夜色迷茫的主題 / 回貼

1樓發表于: 2012-12-27 10:03

只看該作者 | 小中大

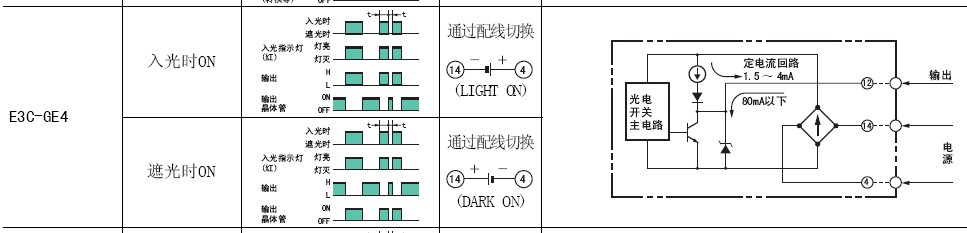

E3C-GE4是放大器分離型光電開關

感應方式及相應速度分別通過接線和開關來切換

接線圖如下

工控@@@@@@

級別: 探索解密

精華主題: 0
發帖數量: 11 個
工控威望: 132 點
下載積分: 598 分
在線時間: 5(小時)
注冊時間: 2012-12-23
最后登錄: 2013-01-10
查看工控@@@@@@的主題 / 回貼

2樓發表于: 2012-12-27 22:22

只看該作者 | 小中大

那個放大器是怎么接線的啊？

651290365

級別: 略有小成

精華主題: 0
發帖數量: 120 個
工控威望: 261 點
下載積分: 4691 分
在線時間: 65(小時)
注冊時間: 2012-10-18
最后登錄: 2024-04-07
查看651290365的主題 / 回貼

3樓發表于: 2012-12-28 08:17

只看該作者 | 小中大

藍線接0V，灰線接24V，黑線接信號線，入光時，黑線和藍線就導通了，不入光時就不導通

zx1234

級別: 論壇先鋒

精華主題: 0
發帖數量: 901 個
工控威望: 1247 點
下載積分: 7724 分
在線時間: 614(小時)
注冊時間: 2012-10-02
最后登錄: 2025-07-21
查看zx1234的主題 / 回貼

4樓發表于: 2013-01-01 22:16

只看該作者 | 小中大

3樓說的對，不過還有PNP型的
