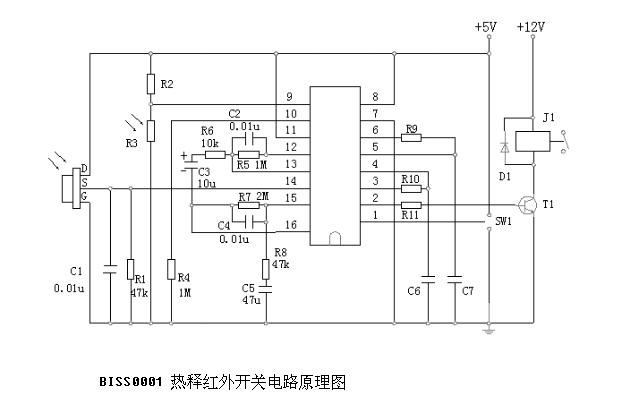

這張電路圖中C1、R1是起什么作用的，還有從芯片的第11腳到16腳上接的電阻、電容是起什么作用的，求指教。網上雖然有關于這張電路的說明，原理圖能看懂個大概，但接線圖上出現的這兩點，我卻弄不明白。望知道的能麻煩給小弟講解一下。

R1應該是用來分壓的！因為紅外熱釋電傳感器輸出的是電流信號；C1應該就是濾波的；
12、16上的電容電阻應該是震蕩電路，具體看看這個芯片的引腳說明呢！

R1、C1消除信號中的雜波，11、16等腳上的外圍元件的作用要結合IC芯片的功能才能搞清楚。

要看懂此線路，你必須找到該芯片（集成電路）用戶手冊。一般用戶手冊能夠提供大概的內部電路，結合外部連接看電路更容易理解。
樓上所說的沒有錯。

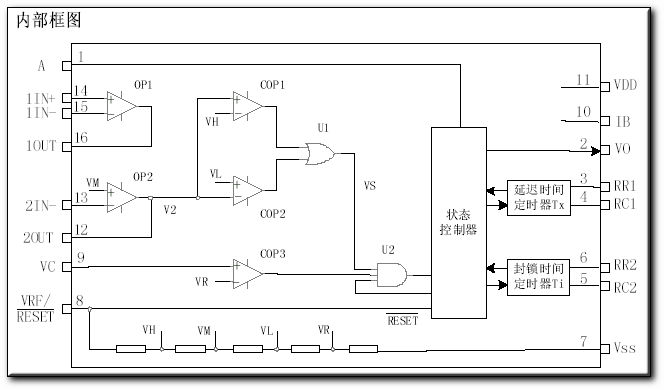

內部電路圖和管腳說明：管腳說明

引腳名稱功能說明

1A      可重復觸發和不可重復觸發選擇端。當A為“1”時，允許重復觸發；反之，不可重復觸發

2 VO    控制信號輸出端。由VS的上跳變沿觸發，使Vo輸出從低電平跳變到高電平時視為有效觸發。在輸出延遲時間Tx之外和無VS的上跳變時，Vo保持低電平狀態。

3 RR1 輸出延遲時間Tx的調節端

4  RC1   輸出延遲時間Tx的調節端

5   RC2  觸發封鎖時間Ti的調節端

6  RR2   觸發封鎖時間Ti的調節端

7  VSS   工作電源負端

8   VRF  參考電壓及復位輸入端。通常接VDD，當接“0”時可使定時器復位

9   VC   觸發禁止端。當Vc<VR時禁止觸發；當Vc>VR時允許觸發(VR≈0.2VDD)

10  IB   運算放大器偏置電流設置端

11  VDD   工作電源正端

12   2OUT  第二級運算放大器的輸出端

13   2IN-    第二級運算放大器的反相輸入端

14    1IN+    第一級運算放大器的同相輸入端

15     1IN-    第一級運算放大器的反相輸入端

16     1OUT      第一級運算放大器的輸出端

可是就我上面提出的問題怎么理解呢?

12-16腳上接那些電阻電容什么意思啊，起什么作用呢？
