為什么輸入分NPN和PNP，輸出還要分源型和漏型，PLC的輸出源型和漏型有什么區別，請大神們幫忙回答下，謝謝

不要說輸入源型漏型··這個我知道的，我想知道輸出為什么分源型和漏型，

[ 此帖被a601290282在2013-08-01 20:12重新編輯 ]

hnyyhym

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 459 個
工控威望: 678 點
下載積分: 681 分
在線時間: 2415(小時)
注冊時間: 2010-11-20
最后登錄: 2025-12-07
查看hnyyhym的主題 / 回貼

1樓發表于: 2013-08-01 19:44

只看該作者 | 小中大

輸出分源漏，就是輸出是場效應管的源極或漏極，即通過負載接電源的正極或負極，是這樣嗎

a601290282

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 25 個
工控威望: 171 點
下載積分: 394 分
在線時間: 44(小時)
注冊時間: 2013-06-06
最后登錄: 2024-11-25
查看a601290282的主題 / 回貼

2樓發表于: 2013-08-01 20:11

只看該作者 | 小中大

圖片：

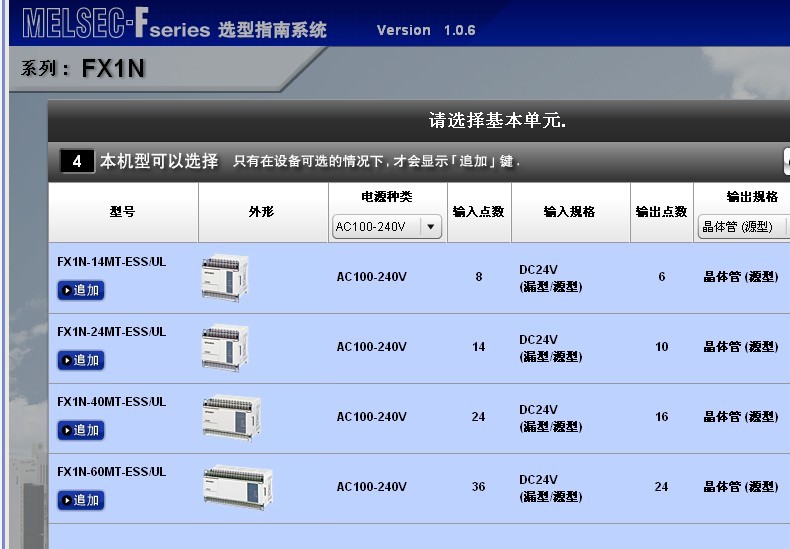

實在無法理解，他手冊應該畫的是漏型輸出，而他選型竟然是顯示源型輸出，求版主解答

lochao

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 172 個
工控威望: 303 點
下載積分: 4732 分
在線時間: 787(小時)
注冊時間: 2010-07-05
最后登錄: 2025-11-21
查看lochao的主題 / 回貼

3樓發表于: 2013-08-02 09:00

只看該作者 | 小中大

所謂的源型和漏型是對于觸點的電流方向來考慮的，電流從觸點往外流的就是源型，就是所說的拉電流，反之就是漏型，也叫灌電流。一般源型的公共端接的是電源的正極，就是COM端，漏型的COM端接的是電源的負極.你也可以把電流想象成水流，源型就是向外提供水流，漏型就像漏斗一樣，把水漏進去。

rgbfii

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 290 個
工控威望: 3201 點
下載積分: 11712 分
在線時間: 757(小時)
注冊時間: 2008-08-30
最后登錄: 2025-11-20
查看rgbfii的主題 / 回貼

4樓發表于: 2013-08-02 14:08

只看該作者 | 小中大

對于漏型，源型。三菱和西門子的定義是正好相反的。
