樓主  發表于: 2013-09-14 21:40

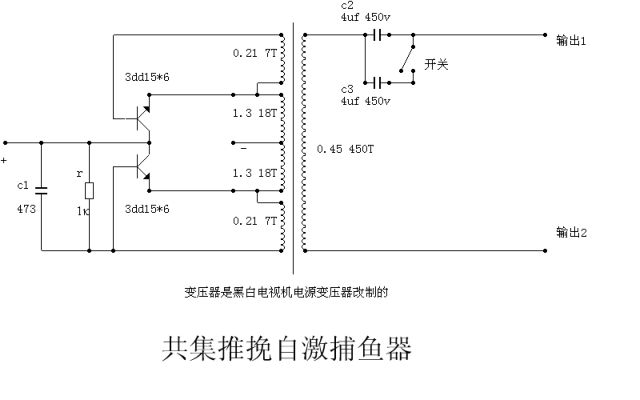

如題:大家看看這個電路合理嗎?功率怎么樣?電阻與電容分別有什么作用?分析分析看。我有點菜,不太懂。謝謝!

相信自我!
卓發智能
相互學習,共同進步。
級別: 工控俠客
精華主題: 0
發帖數量: 2498 個
工控威望: 3116 點
下載積分: 12608 分
在線時間: 673(小時)
注冊時間: 2008-08-03
最后登錄: 2025-07-22
查看卓發智能的 主題 / 回貼
1樓  發表于: 2013-09-14 23:27
自已頂一個
相信自我!
awwwpa
西門子SMART,安川MP2300,歐姆龍觸摸屏,豐煒
級別: 家園常客
精華主題: 0
發帖數量: 763 個
工控威望: 859 點
下載積分: 1762 分
在線時間: 998(小時)
注冊時間: 2007-07-16
最后登錄: 2025-07-17
查看awwwpa的 主題 / 回貼
2樓  發表于: 2013-09-15 08:58
扣魚機,不錯的.左邊的電阻和電容啟動用.右邊的可以這么理解:升壓+限流.
QQ106748835
szz987
孤家寡人
級別: 論壇先鋒
精華主題: 0
發帖數量: 971 個
工控威望: 1502 點
下載積分: 78054 分
在線時間: 474(小時)
注冊時間: 2007-10-30
最后登錄: 2025-07-23
查看szz987的 主題 / 回貼
3樓  發表于: 2013-09-15 16:32
看圖紙,右邊是升壓電路,通過開關進行放電,左邊容阻是充電限流的,每次放電,充電有時間間隔的時間,充電電位滿足后,三極管自激,給升壓變壓器初級供電
卓發智能
相互學習,共同進步。
級別: 工控俠客
精華主題: 0
發帖數量: 2498 個
工控威望: 3116 點
下載積分: 12608 分
在線時間: 673(小時)
注冊時間: 2008-08-03
最后登錄: 2025-07-22
查看卓發智能的 主題 / 回貼
4樓  發表于: 2013-09-15 23:13
此電路還可以改進嗎?比如如何提高放電電流與功率?變壓器主面有什么改進的地方?歡迎討論,謝謝!
相信自我!
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3398 個
工控威望: 3196 點
下載積分: 70632 分
在線時間: 1607(小時)
注冊時間: 2008-04-20
最后登錄: 2025-07-11
查看wwcwwc的 主題 / 回貼
5樓  發表于: 2013-09-16 09:08
個人感覺這個電路缺少啟動激勵線路,在推挽三極管中的如何一組中加啟動推挽電路,因為剛開始啟動時會出現欠激勵的現象。
liuliangdt
liuliangdt
級別: 家園常客
精華主題: 0
發帖數量: 443 個
工控威望: 682 點
下載積分: 66148 分
在線時間: 992(小時)
注冊時間: 2010-09-05
最后登錄: 2025-07-21
查看liuliangdt的 主題 / 回貼
6樓  發表于: 2013-09-16 19:02
引用
引用第5樓wwcwwc于2013-09-16 09:08發表的  :
個人感覺這個電路缺少啟動激勵線路,在推挽三極管中的如何一組中加啟動推挽電路,因為剛開始啟動時會出現欠激勵的現象。





小弟覺得一放進水里就啟動了,干嘛還要加一個開關跟一支電容???LZ怎么看??是我的錯了嗎?
meipingboy
級別: 家園常客
精華主題: 0
發帖數量: 529 個
工控威望: 736 點
下載積分: 9650 分
在線時間: 612(小時)
注冊時間: 2009-09-13
最后登錄: 2025-07-11
查看meipingboy的 主題 / 回貼
7樓  發表于: 2013-09-16 19:31
就是么,一個開關去并聯一個電容,有啥用? 容量大一點?
而且感覺輸入電路有問題
輸出也有問題。
活到老學到老:還有 8  分沒學到
wanghuhong
級別: 網絡英雄

精華主題: 2 篇
發帖數量: 1558 個
工控威望: 10499 點
下載積分: 13565 分
在線時間: 939(小時)
注冊時間: 2006-12-31
最后登錄: 2025-07-22
查看wanghuhong的 主題 / 回貼
8樓  發表于: 2013-09-19 03:53
引用
引用第7樓meipingboy于2013-09-16 19:31發表的  :
就是么,一個開關去并聯一個電容,有啥用? 容量大一點?
而且感覺輸入電路有問題
輸出也有問題。

此兄弟正解!又沒有開關作用,在干啥!
會不會正常我懷疑!
liu1980
級別: 家園常客
精華主題: 0
發帖數量: 367 個
工控威望: 577 點
下載積分: 1025 分
在線時間: 986(小時)
注冊時間: 2010-08-11
最后登錄: 2025-07-18
查看liu1980的 主題 / 回貼
9樓  發表于: 2013-09-19 10:04
電路合理,實用性有限,看開關變壓器的初、次級線圈直徑,功率約100W左右,r是開關電源的啟動電阻,啟動開關管3DD15,并聯到到r上的電容是技術性元件,作用是:開機瞬間由于電容充電最大,使三極管3DD15啟動更快一些,此元件可要可不要,高壓輸出上的電容C2、C3是升壓作用,開關電源輸出的是正負不斷變化的方波,經電容充放電之后,輸出變成了峰值更高的鋸齒波,開關是高壓輸出檔位,接通時為高壓檔,不接通時為低壓檔。
卓發智能
相互學習,共同進步。
級別: 工控俠客
精華主題: 0
發帖數量: 2498 個
工控威望: 3116 點
下載積分: 12608 分
在線時間: 673(小時)
注冊時間: 2008-08-03
最后登錄: 2025-07-22
查看卓發智能的 主題 / 回貼
10樓  發表于: 2013-09-19 22:07
這個電路人家帶二個200W的白熾燈發白。超亮、哪里會只有100W,絕對不可能。
相信自我!
awwwpa
西門子SMART,安川MP2300,歐姆龍觸摸屏,豐煒
級別: 家園常客
精華主題: 0
發帖數量: 763 個
工控威望: 859 點
下載積分: 1762 分
在線時間: 998(小時)
注冊時間: 2007-07-16
最后登錄: 2025-07-17
查看awwwpa的 主題 / 回貼
11樓  發表于: 2013-09-20 06:58
按照前面3DD15電流算,5*6=30A,依照12V的電壓,則最多360W.并且依照功率的80%算,能做到300W不錯了.
QQ106748835
  • «
