樓主發表于: 2014-05-09 20:29

只看樓主 | 小中大

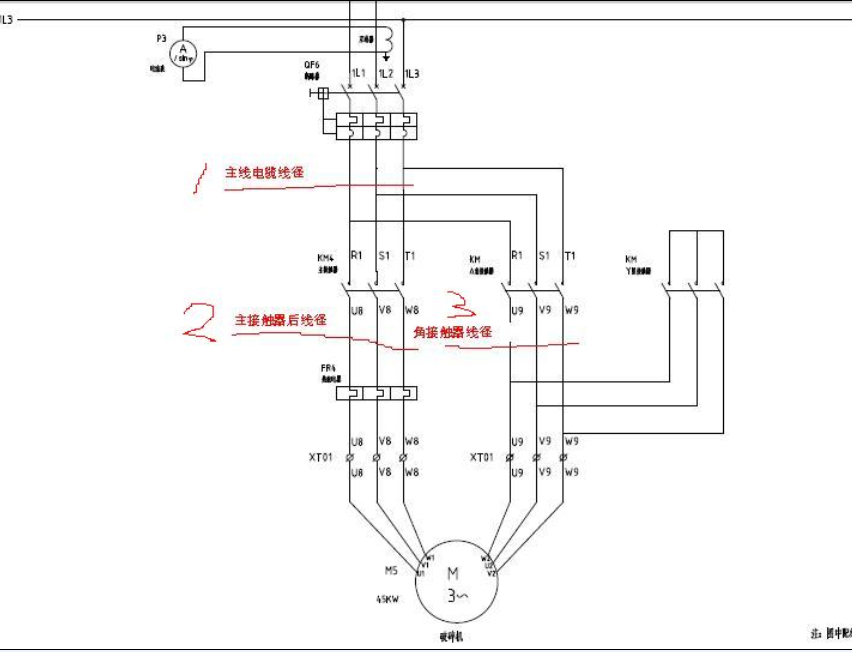

如上圖所示，三相異步電動機星三角啟動電路中，1 主進線電纜多粗，2 主接觸器后電纜多粗， 3 角接觸器后多粗。比如45KW的 75KW的 110KW的，我們有什么經驗嗎？1 2 3 處的電纜應該多粗的好。謝謝師傅們。

張棟嶺

級別: 略有小成

精華主題: 0
發帖數量: 83 個
工控威望: 226 點
下載積分: 6010 分
在線時間: 118(小時)
注冊時間: 2013-05-27
最后登錄: 2024-12-10
查看張棟嶺的主題 / 回貼

1樓發表于: 2014-05-09 23:16

只看該作者 | 小中大

個人的做法是按每平方毫米不超過3安（銅線），靠近線方取大的還要考慮電纜長短。如45KW的電機1主進線電纜選35的，2主接觸器后電纜選16的，3角接觸器電纜選16的，2.3距離電機稍遠的話會選25的。星角啟動適用于輕載或空載啟動，個人感覺主接觸器后電纜選16的有點偏小啟動時間短還能說過去。

lzhpsky

工控小菜鳥

級別: 論壇先鋒

精華主題: 0
發帖數量: 910 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-11-07
查看lzhpsky的主題 / 回貼

2樓發表于: 2014-05-09 23:40

只看該作者 | 小中大

一般的風機和水泵類的，按照你的方法就沒問題是吧。

張棟嶺

級別: 略有小成

精華主題: 0
發帖數量: 83 個
工控威望: 226 點
下載積分: 6010 分
在線時間: 118(小時)
注冊時間: 2013-05-27
最后登錄: 2024-12-10
查看張棟嶺的主題 / 回貼

3樓發表于: 2014-05-10 13:11

只看該作者 | 小中大

沒事的，啟動柜與電機的距離不超過30米，啟動時電壓降不會太大。注意電纜不要太虧方的，有的軟電纜里有部分是鋁絲染成銅色的不用這種線。
