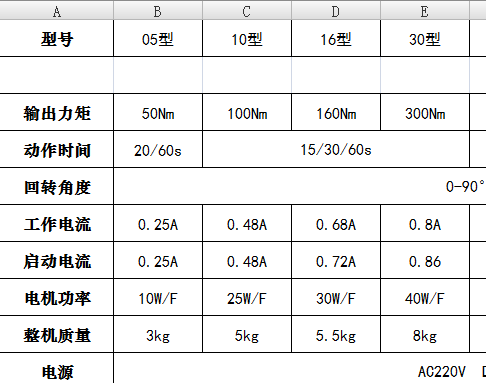

描述：電動閥門參數
圖片：

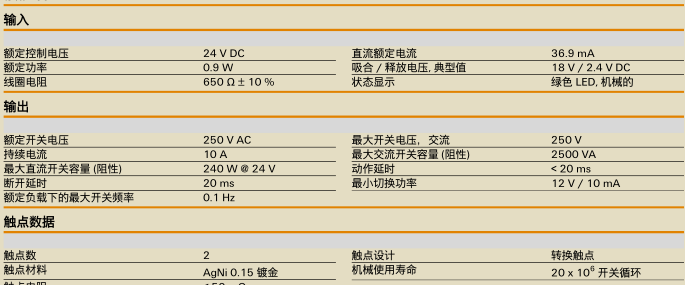

描述：繼電器參數
圖片：
大家好，我在廠里碰到一個問題，就是目前還在調試的時候，老是有繼電器輔助觸點會粘連在一起；情況是這樣的，PLC控制電動閥啟動和停止（相當于一個小電機的正反轉）；電動閥是三線制的，open，close及COM三根線；COM線是0V線，220由我柜內供，通過我兩個繼電器輸出到端子排再出去到電動閥（端子排為帶保險端子，保險1A）；接線沒有問題，程序也沒有問題，開閥的時候開的繼電器吸合，開到位時候繼電器彈開；關的時候關的那個繼電器吸合，關到位的時候繼電器自動彈開（程序編寫控制，限位信號從閥門限位開關接到我DI端子上，這個沒有問題）；從關到位開到開到位的時間一般要一分鐘以上。繼電器我選的是魏德米勒24V直流的（參數看下圖），因?yàn)镻LC模塊是24V的，電動閥我看其型號參數啟動電流最大也沒達到1A的，可是我繼電器輔助觸點支持的持續電流有10A呢，我不明白為什么繼電器的輔助觸點老是會粘連在一起，如果是電流太大，那我下面的保險端子并沒有燒掉呀，難道和電壓還有關系（有些閥門，如果我是正在開輸出，關的那根線和COM之間有時還不止220，甚至有超過300V，關那根是從閥門回來的電壓）。具體原因還沒有查清楚，廠里這邊認為是繼電器選型問題；不知道有沒有碰到過類似問題的朋友.....
