樓主發表于: 2017-01-11 15:32

只看樓主 | 小中大

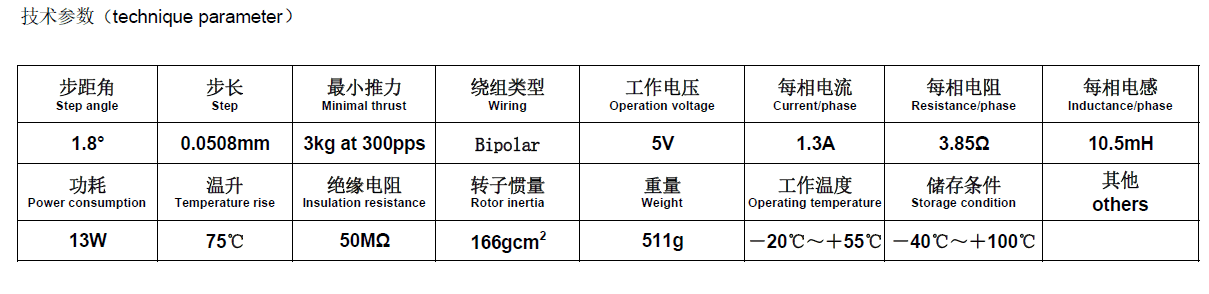

描述：電機圖1
圖片：

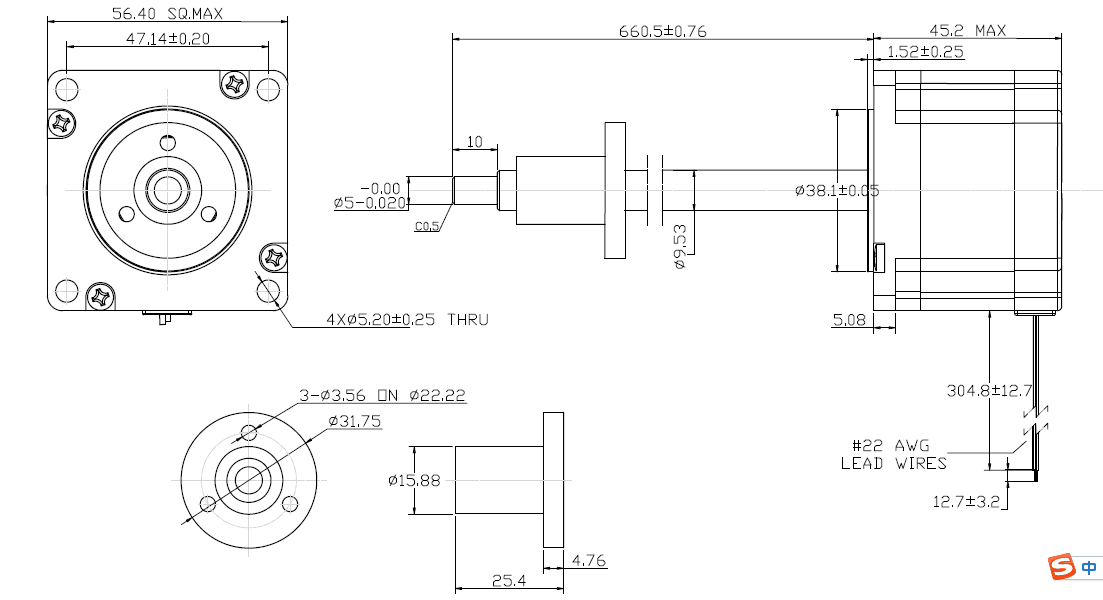

描述：電機圖2
圖片：

請問一下。這個螺距怎么計算呢？？？可以給個方法嗎？麻煩大神了

仙居人家

我來了。

級別: 網絡英雄

發送短信
加為好友

精華主題: 2 篇
發帖數量: 700 個
工控威望: 5429 點
下載積分: 28619 分
在線時間: 1397(小時)
注冊時間: 2016-06-08
最后登錄: 2025-07-25
查看仙居人家的主題 / 回貼

1樓發表于: 2017-01-11 15:35

只看該作者 | 小中大

200個脈沖剛好360度

樓主留言：

我把編碼器撥碼調到25600了，這個螺距是要自己發25600個脈沖自己再量一下嗎？

永無止境 !@#$%^&*
天下風云出我輩，一入江湖歲月催。
皇圖霸業談笑中，不勝人間一場醉。
提劍跨騎揮鬼雨，白骨如山鳥驚飛。
塵事如潮人如水，只嘆江湖幾人回。

仙居人家

我來了。

級別: 網絡英雄

發送短信
加為好友

精華主題: 2 篇
發帖數量: 700 個
工控威望: 5429 點
下載積分: 28619 分
在線時間: 1397(小時)
注冊時間: 2016-06-08
最后登錄: 2025-07-25
查看仙居人家的主題 / 回貼

2樓發表于: 2017-01-11 15:38

只看該作者 | 小中大

螺距，看你怎么用了，要速度的話，螺距選大一點，要精度的話選小一點。

永無止境 !@#$%^&*
天下風云出我輩，一入江湖歲月催。
皇圖霸業談笑中，不勝人間一場醉。
提劍跨騎揮鬼雨，白骨如山鳥驚飛。
塵事如潮人如水，只嘆江湖幾人回。

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2306 個
工控威望: 2622 點
下載積分: 11954 分
在線時間: 932(小時)
注冊時間: 2008-11-12
最后登錄: 2025-12-04
查看泰山之石的主題 / 回貼

3樓發表于: 2017-01-11 15:44

只看該作者 | 小中大

步進電機帶編碼器？

樓主留言：

步進電機控制器上的

仙居人家

我來了。

級別: 網絡英雄

發送短信
加為好友

精華主題: 2 篇
發帖數量: 700 個
工控威望: 5429 點
下載積分: 28619 分
在線時間: 1397(小時)
注冊時間: 2016-06-08
最后登錄: 2025-07-25
查看仙居人家的主題 / 回貼

4樓發表于: 2017-01-11 15:46

只看該作者 | 小中大

我看一下。

永無止境 !@#$%^&*
天下風云出我輩，一入江湖歲月催。
皇圖霸業談笑中，不勝人間一場醉。
提劍跨騎揮鬼雨，白骨如山鳥驚飛。
塵事如潮人如水，只嘆江湖幾人回。

仙居人家

我來了。

級別: 網絡英雄

發送短信
加為好友

精華主題: 2 篇
發帖數量: 700 個
工控威望: 5429 點
下載積分: 28619 分
在線時間: 1397(小時)
注冊時間: 2016-06-08
最后登錄: 2025-07-25
查看仙居人家的主題 / 回貼

5樓發表于: 2017-01-11 15:50

只看該作者 | 小中大

編碼器撥碼調到25600，就是一圈25600個脈沖，如果絲杠螺距是5MM,就是走了5MM

樓主留言：

嗯，是這樣的。我現在要給軟件的發I/O表。絲桿我量過了，相鄰的兩個牙之間是2.5mm。那我I/O表上的螺距那一項就填2.5了吧？

永無止境 !@#$%^&*
天下風云出我輩，一入江湖歲月催。
皇圖霸業談笑中，不勝人間一場醉。
提劍跨騎揮鬼雨，白骨如山鳥驚飛。
塵事如潮人如水，只嘆江湖幾人回。

zhangwei6312

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 20 個
工控威望: 126 點
下載積分: 676 分
在線時間: 16(小時)
注冊時間: 2016-11-04
最后登錄: 2025-05-09
查看zhangwei6312的主題 / 回貼

6樓發表于: 2017-01-11 16:27

只看該作者 | 小中大

已經解決了，剛剛問采購要了號碼，應該填的導程10.16mm

zx19910914

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 201 個
工控威望: 310 點
下載積分: 5978 分
在線時間: 52(小時)
注冊時間: 2015-04-11
最后登錄: 2025-12-06
查看zx19910914的主題 / 回貼

7樓發表于: 2017-01-11 16:32

只看該作者 | 小中大

螺距是由絲桿確定的把

樓主留言：

嗯，螺距直接可以卡尺卡出來，導程得看情況

luo8455121

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 3 個
工控威望: 91 點
下載積分: 679 分
在線時間: 14(小時)
注冊時間: 2016-06-11
最后登錄: 2020-06-28
查看luo8455121的主題 / 回貼

8樓發表于: 2017-01-11 16:40

只看該作者 | 小中大

螺距顧名思義就是螺紋與螺紋之間的間距，可以用游標卡尺直接測出來。
我估計LZ把螺距和導程混淆了

樓主留言：

嗯，有點混淆，現在清楚啦

jinle520

QQ:229441204

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 495 個
工控威望: 702 點
下載積分: 2551 分
在線時間: 503(小時)
注冊時間: 2013-05-31
最后登錄: 2025-12-08
查看jinle520的主題 / 回貼

9樓發表于: 2017-01-13 18:58

只看該作者 | 小中大

沒看清楚圖，那是馬達帶絲桿了660.5長。

螺距=360度除以步距角乘以步長=360/1.8*0.0508=10.16MM

樓主留言：

好棒，真心感謝謝謝！！！！
