rrjlove
與自己較勁，磨煉自己，成就自己。
級別: 略有小成
精華主題: 0
發帖數量: 142 個
工控威望: 289 點
下載積分: 1791 分
在線時間: 61(小時)
注冊時間: 2015-10-13
最后登錄: 2025-02-08
查看rrjlove的 主題 / 回貼
樓主  發表于: 2017-04-13 13:25
大家好！我請問大家一個問題
                           通過力傳感器和位移傳感器在人機中顯示出X-Y曲線圖；這種方式是可以通過PLC編寫實現嗎？或外加專用設備？
huoshi
為所當為
級別: 網絡英雄

精華主題: 0
發帖數量: 2493 個
工控威望: 23349 點
下載積分: 4268 分
在線時間: 2871(小時)
注冊時間: 2010-12-27
最后登錄: 2025-12-08
查看huoshi的 主題 / 回貼
1樓  發表于: 2017-04-13 13:45
力傳感數據與位移傳感器數據的對應關系是什么？
ctz556
級別: 探索解密
精華主題: 0
發帖數量: 63 個
工控威望: 191 點
下載積分: 1229 分
在線時間: 121(小時)
注冊時間: 2013-11-25
最后登錄: 2023-08-07
查看ctz556的 主題 / 回貼
2樓  發表于: 2017-04-13 15:14
借帖子求助！

最近也想做個類似的東西，用稱重傳感器顯示推力與時間的坐標曲線。但是沒有使用過稱重傳感器，查找資料后好像稱重傳感器+485稱重變送模塊+觸摸屏就能實現。但是威綸通觸摸屏的采樣周期最短為0.1秒，而我的整個測量時長只有2-3秒，0.1秒的周期感覺長了點。要采集更高頻率的數據，如20-50Hz，就需要先采集數據并保存，然后在觸摸屏上顯示，是不是要采用稱重傳感器+PLC+稱重擴展模塊+觸摸屏的方案？
[ 此帖被ctz556在2017-04-13 15:21重新編輯 ]
wu32u2
耐得住挫折的打磨，我們將迸發出比鉆石還璀璨的光芒——
級別: 論壇先鋒
精華主題: 0
發帖數量: 1108 個
工控威望: 1474 點
下載積分: 1772 分
在線時間: 994(小時)
注冊時間: 2010-03-01
最后登錄: 2025-08-23
查看wu32u2的 主題 / 回貼
3樓  發表于: 2017-04-13 16:48
使用觸摸屏的數據采集功能，以及XY曲線圖功能就可以實現，不過有些牌子的觸摸屏軟件未必有XY曲線圖功能。慎重選擇。。。。PLC編程方面倒簡單實時讀取壓力數值和當前位移值就行，主要工作還是在觸摸屏上。
成功的路上需要幫助
lvpretend
級別: 論壇先鋒
精華主題: 0
發帖數量: 1235 個
工控威望: 1441 點
下載積分: 3713 分
在線時間: 325(小時)
注冊時間: 2015-07-20
最后登錄: 2025-11-25
查看lvpretend的 主題 / 回貼
4樓  發表于: 2017-04-14 07:23
估計你是想要實時曲線，現在觸摸屏編程軟件都提供模擬功能，你可以先編程看看能不能達到你要的效果。
znz43
工控職業已成回憶 只因愛好�；丶覉@ 樂此不疲
級別: 工控俠客

精華主題: 0
發帖數量: 1048 個
工控威望: 4909 點
下載積分: 7370 分
在線時間: 2580(小時)
注冊時間: 2010-06-24
最后登錄: 2025-12-08
查看znz43的 主題 / 回貼
5樓  發表于: 2017-04-16 11:42

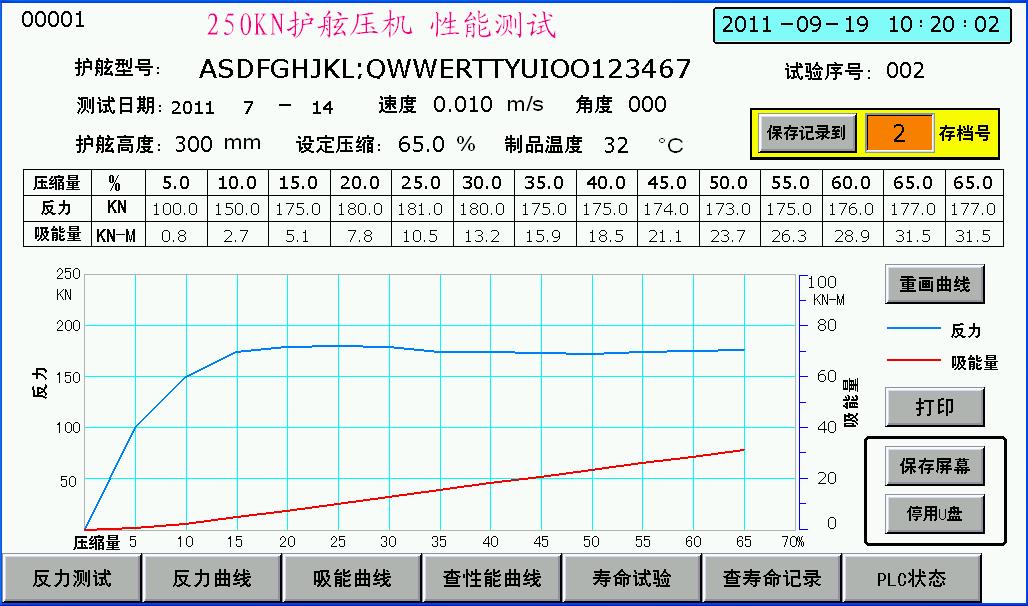

圖片：
你是想要這樣的曲線圖嗎？
觸摸屏一般都有X-Y曲線功能，實時采樣可在PLC解決，關鍵是AD轉換速度要足夠快，數據傳到觸摸屏顯示曲線。
出門打工難，打工學藝難，學藝拜師難，找到好師傅更難。
贈人玫瑰，手留余香。舍得舍得，有舍才有得。
huamantang
級別: 家園�？�
精華主題: 0
發帖數量: 342 個
工控威望: 551 點
下載積分: 1849 分
在線時間: 294(小時)
注冊時間: 2010-01-08
最后登錄: 2025-12-08
查看huamantang的 主題 / 回貼
6樓  發表于: 2017-04-18 11:57
這個東西建議不要用PLC來做。PLC的循環周期，以及所拖的AD模塊，大大限制了采集速度。而且采集到的數據還涉及到處理的問題，這個就不是普通PLC能勝任了。建議用工控機+采集卡。
