工控人家園 綜合討論 三菱FX3UPLC的輸入端24V接上24V電壓后不通電

kevin-q

一天加一分，總有一天可以達到100分。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的主題 / 回貼

樓主發表于: 2017-06-27 09:40

只看樓主 | 小中大

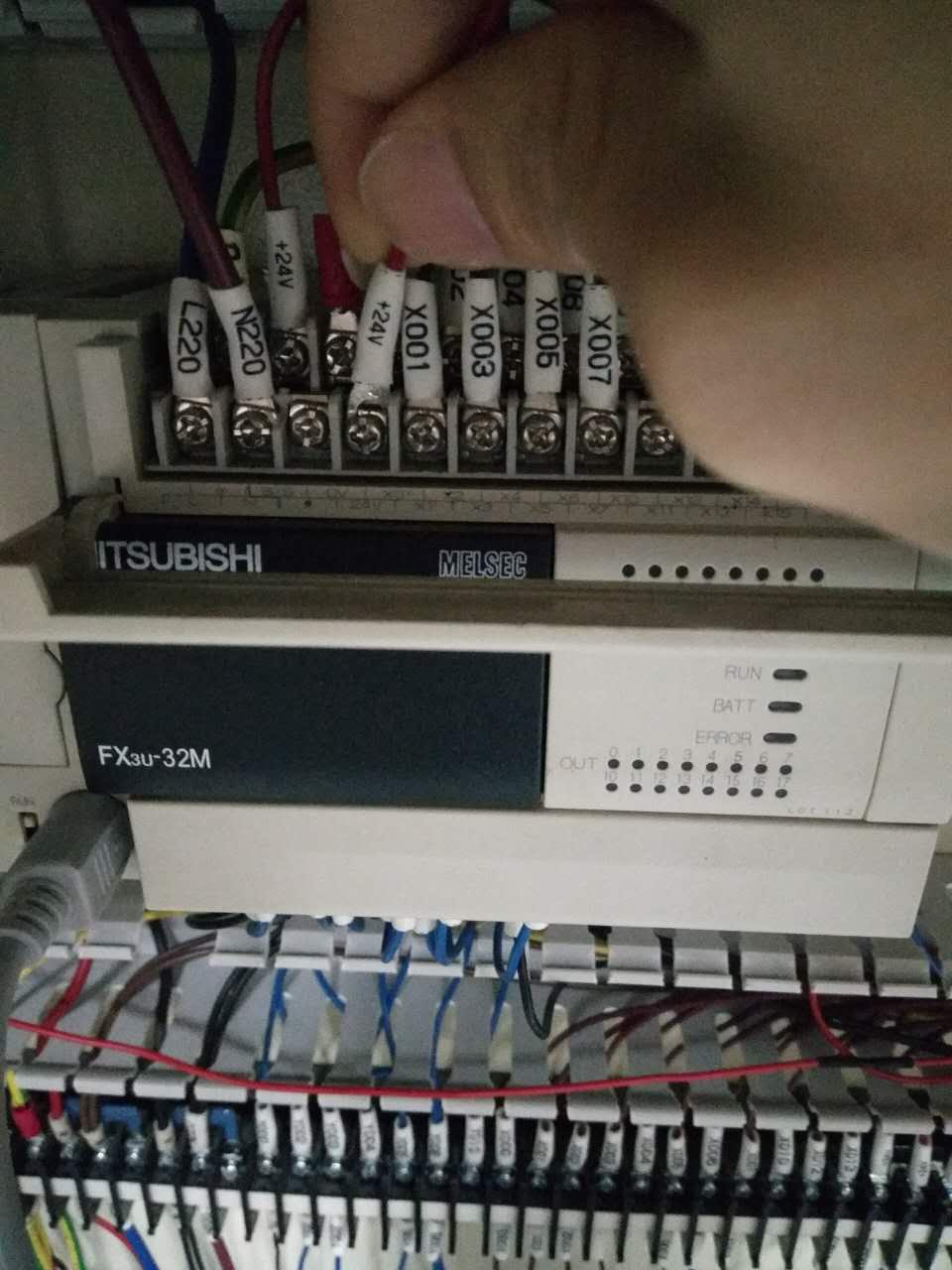

描述：接24V
圖片：

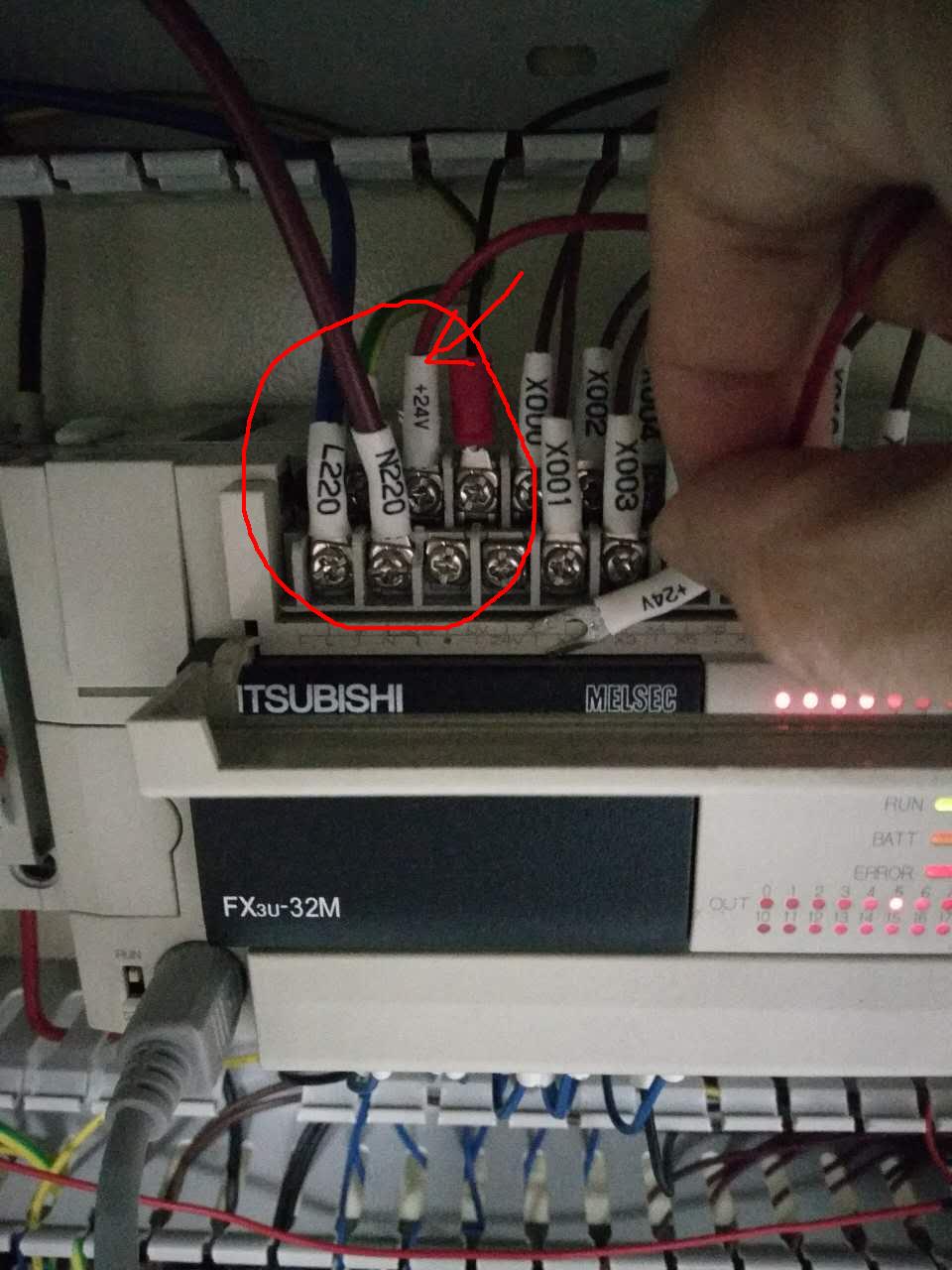

描述：不接24V
圖片：

今天在裝一臺設備時發現一個問題，三菱FX3UPLC的24V輸入端子接上電后，PLC信號指示燈全滅了，拔掉線后又正常了。線路都是按照圖線接的線，不知道哪里出了問題，可是不接24V電源程序又沒法運行，各位大神幫小弟看一下是什么問題。

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

精華主題: 8 篇
發帖數量: 9748 個
工控威望: 8648 點
下載積分: 16880 分
在線時間: 5351(小時)
注冊時間: 2006-08-10
最后登錄: 2025-09-11
查看ymmfa的主題 / 回貼

1樓發表于: 2017-06-27 09:42

只看該作者 | 小中大

你可能把外部24V和PLC的內部24V接在一起了，所以PLC自我保護了。

PLC上的24V端子是對外提供24V電源的。比如給輸入信號，或者輸出負載用。不能和其他的電源接在一起。

要么你就全部用外部24V，把PLC自己的24V空著。

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 927 個
工控威望: 7400 點
下載積分: 17389 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2024-06-24
查看killking998的主題 / 回貼

2樓發表于: 2017-06-27 10:43

只看該作者 | 小中大

看看圖片上紅線標的

kevin-q

一天加一分，總有一天可以達到100分。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的主題 / 回貼

3樓發表于: 2017-06-27 11:03

只看該作者 | 小中大

引用
引用第2樓killking998于2017-06-27 10:43發表的 :
[attachment=190655] 看看圖片上紅線標的

s/s不用接24V嗎？

kevin-q

一天加一分，總有一天可以達到100分。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的主題 / 回貼

4樓發表于: 2017-06-27 11:14

只看該作者 | 小中大

引用
引用第1樓ymmfa于2017-06-27 09:42發表的 :
你可能把外部24V和PLC的內部24V接在一起了，所以PLC自我保護了。

PLC上的24V端子是對外提供24V電源的。比如給輸入信號，或者輸出負載用。不能和其他的電源接在一起。

.......

我現在PLC上的24V和S/S都是接的外部電源24V,OV接的是外部 -24V,這樣接線是不是錯了？

cheng007297

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 337 個
工控威望: 480 點
下載積分: 26599 分
在線時間: 230(小時)
注冊時間: 2011-08-25
最后登錄: 2024-11-02
查看cheng007297的主題 / 回貼

5樓發表于: 2017-06-27 11:31

只看該作者 | 小中大

你的輸入是PNP,還NPN的

ning244687

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 19 個
工控威望: 120 點
下載積分: 674 分
在線時間: 22(小時)
注冊時間: 2017-03-29
最后登錄: 2020-11-20
查看ning244687的主題 / 回貼

6樓發表于: 2017-06-27 11:39

只看該作者 | 小中大

那個24V和0V是自身電源，不需要接線。S/S根據輸入輸出類型來接~ 24V不接線就對了

1054550600

海納百川

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 329 個
工控威望: 5537 點
下載積分: 13499 分
在線時間: 327(小時)
注冊時間: 2011-07-09
最后登錄: 2022-02-27
查看1054550600的主題 / 回貼

7樓發表于: 2017-06-27 11:44

只看該作者 | 小中大

確實如此；正解，

真誠到永遠

ymmfa

不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。

級別: 管理員

發送短信
加為好友

8樓發表于: 2017-06-27 12:16

只看該作者 | 小中大

引用
引用第4樓程序控制－若于2017-06-27 11:14發表的 :

我現在PLC上的24V和S/S都是接的外部電源24V,OV接的是外部 -24V,這樣接線是不是錯了？

是錯了

PLC上的24V不能接外部電源的24V。

要么你用PLC的24V，要么你用外部的24V。兩個電源不要連接到一起。0V也不要接外部-24V

S/S是要短的，你用PLC直流電源的時候，短到PLC的24V上。如果用外部電源的時候，短到外部電源的24V上。

本帖最近評分記錄：

下載積分:+1(lgh831)

特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水

kevin-q

一天加一分，總有一天可以達到100分。

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 105 個
工控威望: 888 點
下載積分: 346 分
在線時間: 91(小時)
注冊時間: 2016-12-29
最后登錄: 2019-07-03
查看kevin-q的主題 / 回貼

9樓發表于: 2017-06-27 16:08

只看該作者 | 小中大

感謝感謝，知道了。
