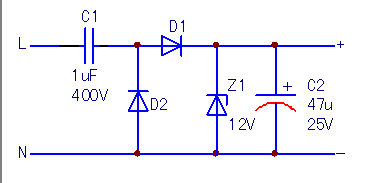

[upload=1] 在電網電壓正半波期間，D1導通，C1充電電流經穩壓處理流入負載電路；電網電壓負半波期間，D1截止D2導通，將C1內部所充電荷釋放干凈；我這個電路的正半波期間的電流走向是可以看懂得，但是在負半波期間的電流走向就不是很明白，尤其是c1內的充電荷是如何釋放出去的？如果把D2拆掉，C2的充電荷還會釋放掉嗎？不會，為什么不會？

這是圖片，新手不太會查圖片，諒解！

倍壓電路,穩壓管接了穩壓用

引用

引用第2樓awwwpa于2017-11-30 10:14發表的  :
倍壓電路,穩壓管接了不知道做什么?

這不是倍壓電路，這是一個12v的穩壓電路，其中穩壓管是穩壓的作用的。

負半周期間，C1右端為正；正半周期間，C1同時經D1放電，因此輸出的電壓加倍。

引用

引用第4樓1992sd于2017-11-30 11:14發表的  :
負半周期間，C1右端為正；正半周期間，C1同時經D1放電，因此輸出的電壓加倍。

知道了，謝謝

4樓說得不對，普通降壓整流而已

上正下負：L---C1---D1---負載---N
下負上正：N---D2---C1---L

阻容降壓電路，集降壓、整流、穩壓未一體，低成本產品多使用這種方案，但能提供小電流有限，穩壓精度也差

倍壓整流，12V限壓。

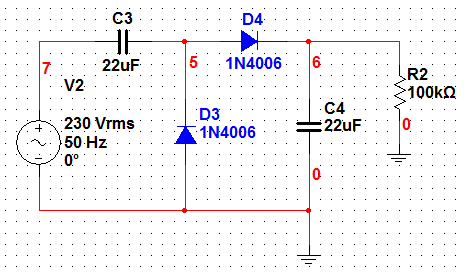

，倍壓整流電路，參考。

各位只說了前一個問題，誰能幫我解答第二個問題：如果把D2拆掉，C2的充電荷還會釋放掉嗎？負載還會有電壓輸出嗎？不會，為什么不會？

D2拆掉后，成了半波整流，C2就是個濾波電容，起平滑電壓波形的作用，電荷不會釋放。
