樓主  發表于: 2018-01-26 22:04
圖片：
我是個純新手加菜鳥，請教一個關于0-10V控制信號的問題：
PLC采集控制閥門上的信號反饋，是個0-10V的信號反饋，0為關閉，10V為最大開度，閥門接線說明上有一個1K的電位器，中間引腳就是給PLC反饋的，可是電位器的兩邊我應該接多少伏電源呢？12V嗎？那樣開度超過80%左右算出來肯定超過10V了的呀，請各位大神指點。

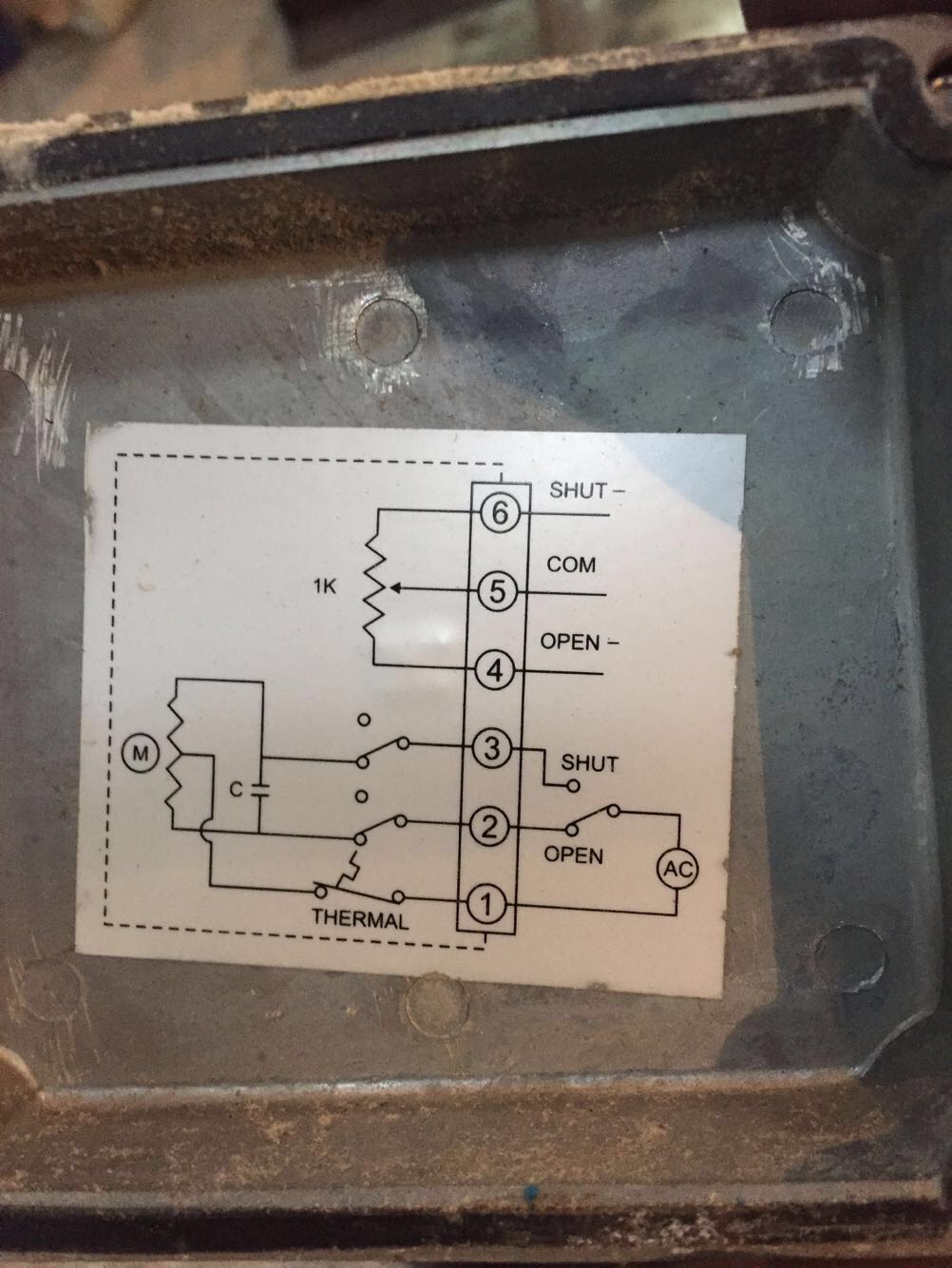

閥門接線圖如下，1、2、3是控制閥門開關動作的，接入220V，4、5、6就是反饋信號的，5肯定是接到PLC模擬量采集端口的，4、6要接直流電源，問題是電壓是多少？開關電源是24V的，也可以單獨增加一個12V，問題是12V的電壓也會超過10V的呀
suiyaowen
級別: 略有小成
精華主題: 0
發帖數量: 92 個
工控威望: 251 點
下載積分: 6742 分
在線時間: 148(小時)
注冊時間: 2009-02-27
最后登錄: 2023-04-26
查看suiyaowen的 主題 / 回貼
1樓  發表于: 2018-01-27 08:11
你看那個SHUT線接哪里？一般電源就是10V，表明電阻最小時輸出10V。
wangnaizhi
級別: 工控俠客
精華主題: 0
發帖數量: 1309 個
工控威望: 2015 點
下載積分: 2872 分
在線時間: 1049(小時)
注冊時間: 2015-08-31
最后登錄: 2025-07-19
查看wangnaizhi的 主題 / 回貼
2樓  發表于: 2018-01-27 08:34
有個叫模擬量的模塊 可以輸出0~10V的電壓
shi1021
級別: 工控俠客
精華主題: 0
發帖數量: 94 個
工控威望: 4145 點
下載積分: 22703 分
在線時間: 142(小時)
注冊時間: 2017-12-22
最后登錄: 2024-04-15
查看shi1021的 主題 / 回貼
3樓  發表于: 2018-01-27 09:37
AC-DC-DC變換
sjkakwb
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 171 點
下載積分: 690 分
在線時間: 5(小時)
注冊時間: 2018-01-04
最后登錄: 2018-06-29
查看sjkakwb的 主題 / 回貼
4樓  發表于: 2018-01-27 10:18
引用
引用第1樓suiyaowen于2018-01-27 08:11發表的  :
你看那個SHUT線接哪里？一般電源就是10V，表明電阻最小時輸出10V。

萬能的淘寶上沒有找到10V開關電源，難道要自己調壓？
sjkakwb
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 171 點
下載積分: 690 分
在線時間: 5(小時)
注冊時間: 2018-01-04
最后登錄: 2018-06-29
查看sjkakwb的 主題 / 回貼
5樓  發表于: 2018-01-27 10:24
引用
引用第2樓wangnaizhi于2018-01-27 08:34發表的  :
有個叫模擬量的模塊 可以輸出0~10V的電壓


那個是輸出模擬量，我現在是需要接受模擬量，而且是問的這個模擬量的電壓接入到底多少V
咗臉ヅ微笑ぺ
非吾所愿，奈何已離去……
級別: 工控俠客
精華主題: 0
發帖數量: 471 個
工控威望: 2130 點
下載積分: 29832 分
在線時間: 588(小時)
注冊時間: 2017-04-08
最后登錄: 2023-07-25
查看咗臉ヅ微笑ぺ的 主題 / 回貼
6樓  發表于: 2018-01-27 10:41
開關電源電壓可以微調的，12V的估計能調到10V
ヅ微笑面對每一天，即使生活并不美好ヅ
omron123
級別: 探索解密
精華主題: 0
發帖數量: 50 個
工控威望: 170 點
下載積分: 586 分
在線時間: 33(小時)
注冊時間: 2012-12-15
最后登錄: 2020-07-05
查看omron123的 主題 / 回貼
7樓  發表于: 2018-01-27 21:55
加電阻
tingfenghu
級別: 工控俠客

精華主題: 0
發帖數量: 2866 個
工控威望: 3638 點
下載積分: 3560 分
在線時間: 3826(小時)
注冊時間: 2007-11-04
最后登錄: 2025-07-19
查看tingfenghu的 主題 / 回貼
8樓  發表于: 2018-01-28 19:21
采用電阻分壓得到10V，
上面采用可調電阻分壓得到0－10V，
你也可以加個可調電阻，用12V或者24V分壓得到0－10V
二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/
sjkakwb
級別: 探索解密
精華主題: 0
發帖數量: 12 個
工控威望: 171 點
下載積分: 690 分
在線時間: 5(小時)
注冊時間: 2018-01-04
最后登錄: 2018-06-29
查看sjkakwb的 主題 / 回貼
9樓  發表于: 2018-01-28 19:45
引用
引用第8樓tingfenghu于2018-01-28 19:21發表的  :
采用電阻分壓得到10V，
上面采用可調電阻分壓得到0－10V，
你也可以加個可調電阻，用12V或者24V分壓得到0－10V

明白了，感謝
sss6491
級別: 略有小成
精華主題: 0
發帖數量: 300 個
工控威望: 405 點
下載積分: 100004 分
在線時間: 349(小時)
注冊時間: 2011-02-19
最后登錄: 2025-06-16
查看sss6491的 主題 / 回貼
10樓  發表于: 2018-01-28 19:50
串聯一個電阻
chengjianbo
級別: 家園常客
精華主題: 0
發帖數量: 386 個
工控威望: 573 點
下載積分: 3443 分
在線時間: 1316(小時)
注冊時間: 2010-11-13
最后登錄: 2025-07-15
查看chengjianbo的 主題 / 回貼
11樓  發表于: 2018-01-28 22:31
買0-10V反饋電動執行器，
  • «
