樓主  發表于: 2022-10-20 13:05
圖片:
圖片:
圖片:
圖片:
最近在做通訊實驗,搭建硬件為FX2N80MR+485BD板,與三菱變頻器D740走MODBUS RTU通信協議,各參數設定好后,程序寫入到PLC中,參數寫入H06的數據都能正常發送正常返回,但是我們用主站讀取從站的數據H03時從站返回的數據格式就不對了,從站返回的數據就是我們主站發送的數據,返回數據根本就讀不回來。因此百思不得其解,
1:如果是通訊設置問題,那為什么我們寫入H06變頻器卻能完整返回數據呢?可為什么我們讀取就返回不了呢?
2:如果是線路問題,那就根本通訊不了啊。

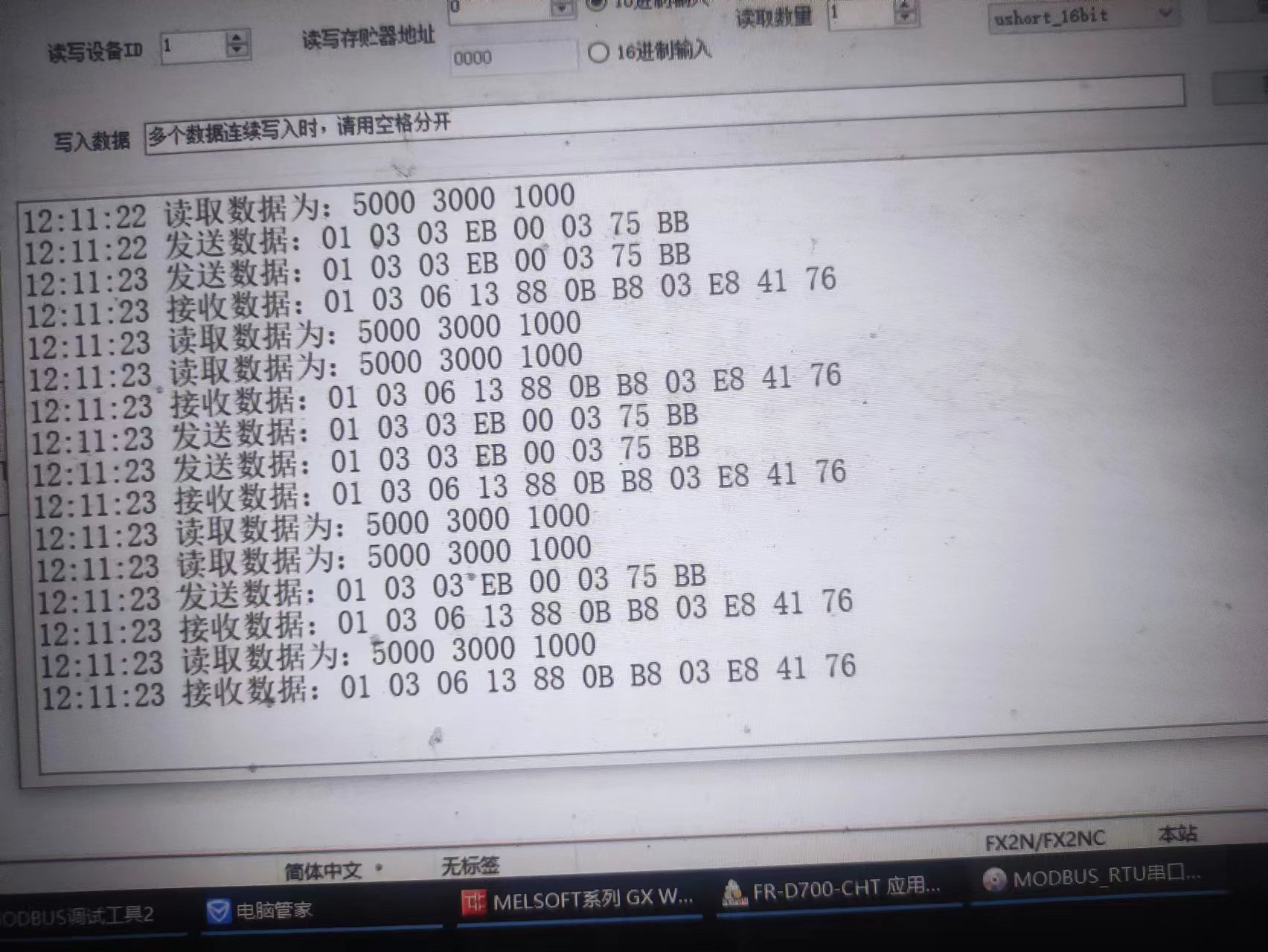

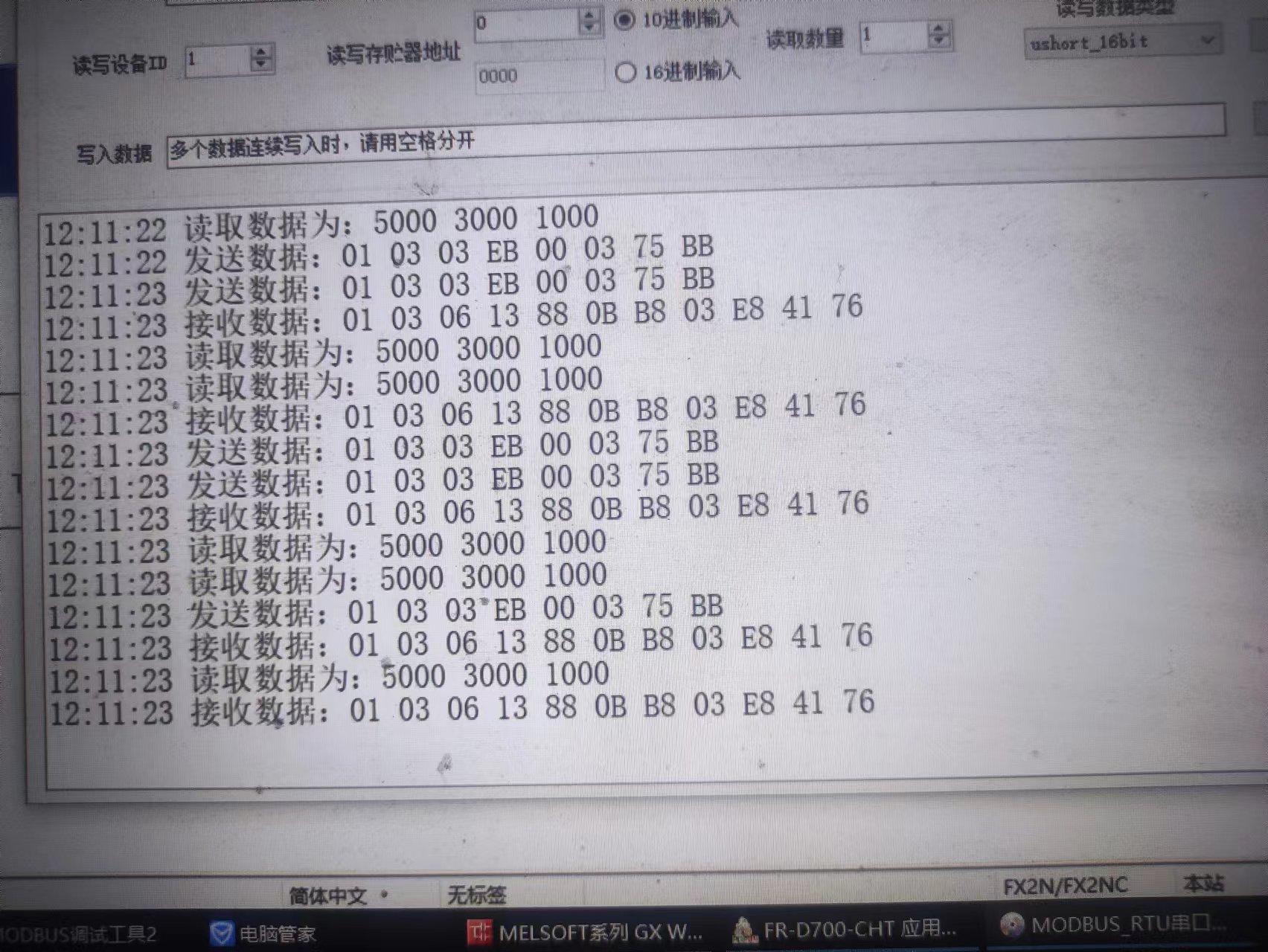

3:如果是通訊格式的問題,那為什么我們用竄口調試助手能夠正常的讀取,寫入變頻器數據呢?

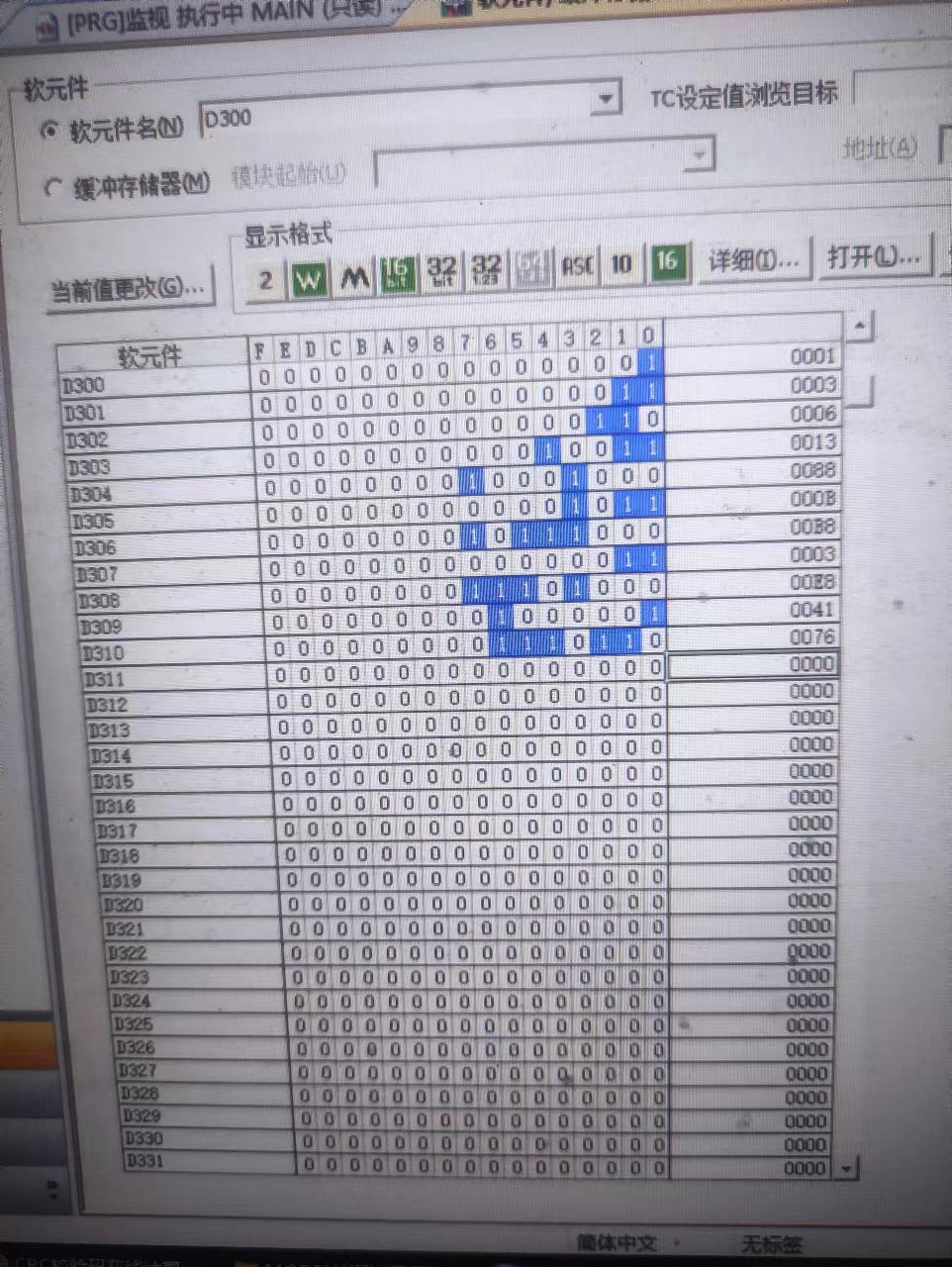

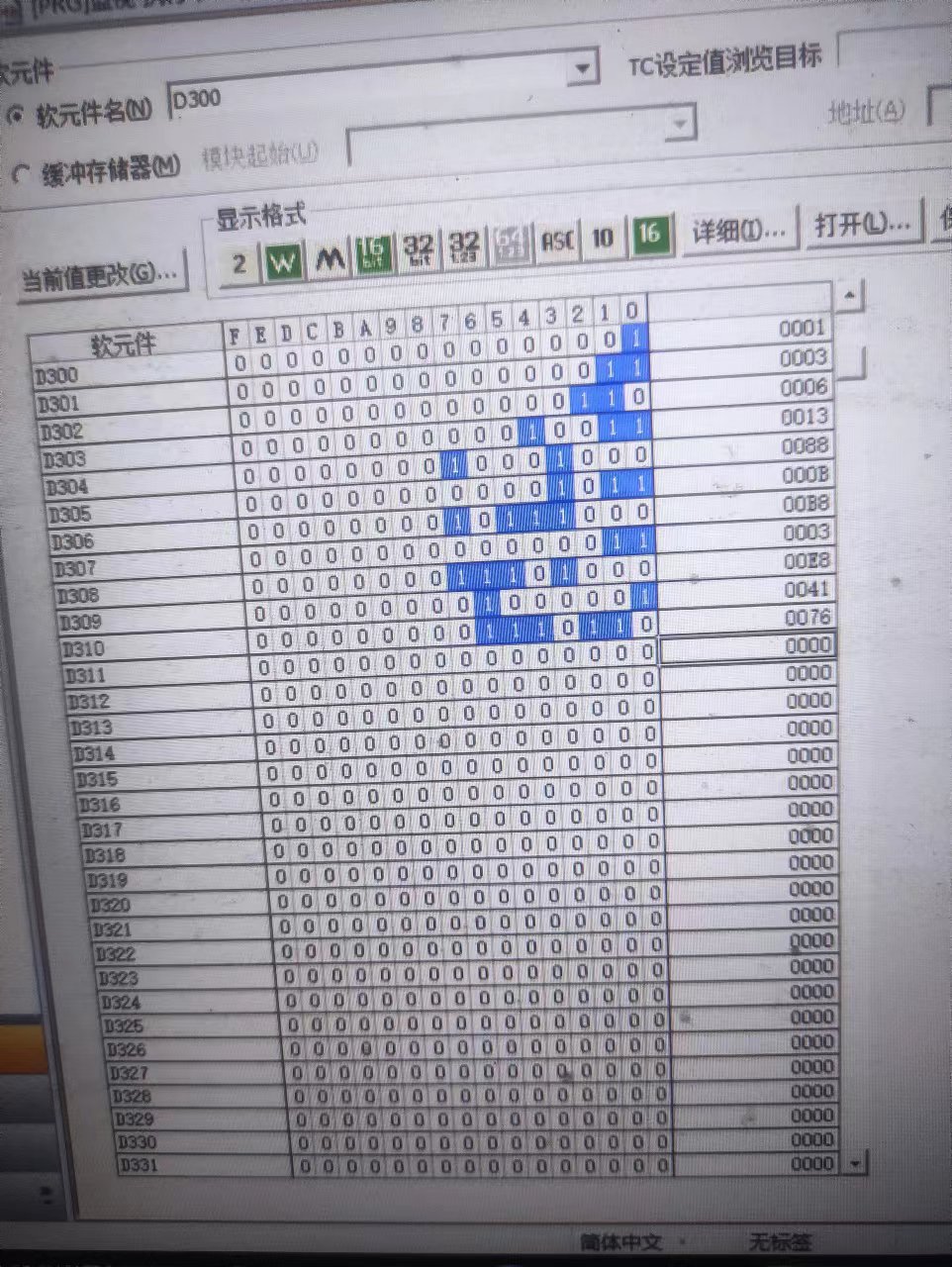

我把我監控的圖發與上來,望高手能夠給予指正,不甚感激!!!!
有志者事成
zhong1946
都2024了
級別: VIP會員
精華主題: 3 篇
發帖數量: 531 個
工控威望: 772 點
下載積分: 13781 分
在線時間: 345(小時)
注冊時間: 2006-10-12
最后登錄: 2025-07-18
查看zhong1946的 主題 / 回貼
1樓  發表于: 2022-10-20 20:25
發送什么返回什么,之前玩BD板遇到過這個問題,將監控的D編號往后推,多監控幾個,或許會有新發現。
FX3代的DB板沒有這個問題,不妨試試
沖出槍林彈雨
沖出槍林彈雨
級別: 家園常客
精華主題: 0
發帖數量: 149 個
工控威望: 631 點
下載積分: 374 分
在線時間: 90(小時)
注冊時間: 2020-09-05
最后登錄: 2025-07-23
查看沖出槍林彈雨的 主題 / 回貼
2樓  發表于: 2022-10-20 20:55
建議電腦接一個usb轉485的接收器,用串口助手做從站,監控PLC發出來的報文,直接分析原始通訊報文方便找出問題
技術交流vx: Electric973
zhangqi_1234
級別: 略有小成
精華主題: 0
發帖數量: 337 個
工控威望: 493 點
下載積分: 4017 分
在線時間: 251(小時)
注冊時間: 2013-03-22
最后登錄: 2025-05-21
查看zhangqi_1234的 主題 / 回貼
3樓  發表于: 2022-10-20 22:15
這是FX2N-485BD的通病,FX3U-485BD、FX5U沒這毛病。主站PLC會收到反射數據,真正要接收的數據在反射數據之后。例如,主站PLC發送8個字節的數據給從站,從站回復8個字節的數據。但是,主站PLC會先收到自己發送給從站的8個字節數據,之后才收到從站回復的8個字節數據。解決的方法就是用RS指令擴大接收緩沖區數據數量。
liaohp
級別: 略有小成
精華主題: 0
發帖數量: 113 個
工控威望: 202 點
下載積分: 612 分
在線時間: 113(小時)
注冊時間: 2011-09-28
最后登錄: 2024-10-31
查看liaohp的 主題 / 回貼
4樓  發表于: 2022-10-20 22:34
應該是回波
catywu
級別: 家園常客
精華主題: 2 篇
發帖數量: 649 個
工控威望: 861 點
下載積分: 20029 分
在線時間: 588(小時)
注冊時間: 2007-08-19
最后登錄: 2025-07-23
查看catywu的 主題 / 回貼
5樓  發表于: 2023-01-10 17:49
接收寄存器從8個增加到16個
引用
引用第3樓zhangqi_1234于2022-10-20 22:15發表的  :
這是FX2N-485BD的通病,FX3U-485BD、FX5U沒這毛病。主站PLC會收到反射數據,真正要接收的數據在反射數據之后。例如,主站PLC發送8個字節的數據給從站,從站回復8個字節的數據。但是,主站PLC會先收到自己發送給從站的8個字節數據,之后才收到從站回復的8個字節數據。解決的方法就是用RS指令擴大接收緩沖區數據數量。
忽然想起
菜無止境
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 295 點
下載積分: 9832 分
在線時間: 121(小時)
注冊時間: 2021-05-04
最后登錄: 2025-05-07
查看忽然想起的 主題 / 回貼
6樓  發表于: 2023-01-11 16:02
   又學到了新鮮的知識,謝謝各位大佬
