k2416207

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 334 點
下載積分: 944 分
在線時間: 329(小時)
注冊時間: 2014-04-30
最后登錄: 2025-09-17
查看k2416207的主題 / 回貼

樓主發表于: 2022-12-29 18:07

只看樓主 | 小中大

第一次用歐姆龍的這款PLC，NX1P2，請問一下PLC線圈輸出能組合成字節、字、雙字整體輸出嗎，PLC里面的I O映射只能選擇BOOL類型，只能建立多個BOOL一個個映射？然后再組合？

li8110

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 578 個
工控威望: 4575 點
下載積分: 4896 分
在線時間: 294(小時)
注冊時間: 2022-11-04
最后登錄: 2025-12-11
查看li8110的主題 / 回貼

1樓發表于: 2022-12-30 08:29

只看該作者 | 小中大

沒用過歐姆龍，只用過西門子的。
PLC的數字量輸出難道不都是布爾量嗎？
還是說歐姆龍只能只能在編程中寫單個點位，不能給1個字節寫入255，讓八個位同時置位？

那中間繼電器可以選擇字節置復位嗎？

樓主留言：

是的沒有西門子Q QB QW QD 這樣的包含關系，我現在想用一個字控制輸出

li8110

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 578 個
工控威望: 4575 點
下載積分: 4896 分
在線時間: 294(小時)
注冊時間: 2022-11-04
最后登錄: 2025-12-11
查看li8110的主題 / 回貼

2樓發表于: 2023-01-02 19:01

只看該作者 | 小中大

引用
引用第1樓li8110于2022-12-30 08:29發表的 :
沒用過歐姆龍，只用過西門子的。
PLC的數字量輸出難道不都是布爾量嗎？
還是說歐姆龍只能只能在編程中寫單個點位，不能給1個字節寫入255，讓八個位同時置位？
那中間繼電器可以選擇字節置復位嗎？

好家伙，那要是想輸出一個可以變化的像電子鐘那樣的數字，一個數字8（日）得寫七個輸出指令是吧。

千年的冰魄

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 55 個
工控威望: 118 點
下載積分: 8494 分
在線時間: 109(小時)
注冊時間: 2019-12-17
最后登錄: 2025-06-01
查看千年的冰魄的主題 / 回貼

3樓發表于: 2023-01-03 09:10

只看該作者 | 小中大

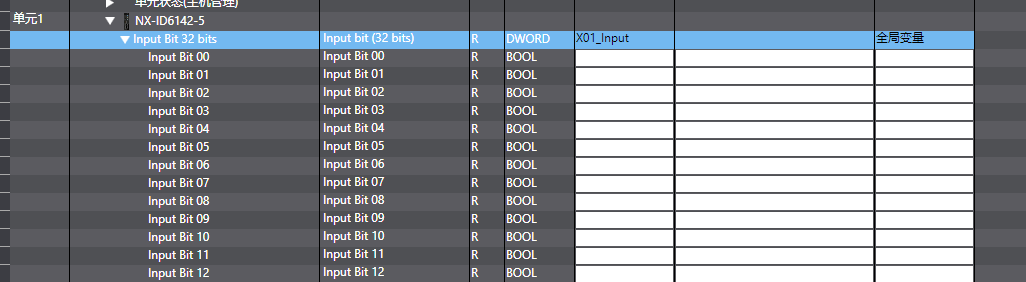

圖片：

可以組合成字輸出，那個輸入輸出模塊可以選字

樓主留言：

內置IO沒有DWORD 和WORD 我的PLC是NX1P2

熱愛學習的我

去經歷，然后去后悔，去做你想做的，去選你愛的，而不是別人眼里

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 216 個
工控威望: 2656 點
下載積分: 4345 分
在線時間: 159(小時)
注冊時間: 2019-10-08
最后登錄: 2025-03-28
查看熱愛學習的我的主題 / 回貼

4樓發表于: 2023-01-03 13:35

只看該作者 | 小中大

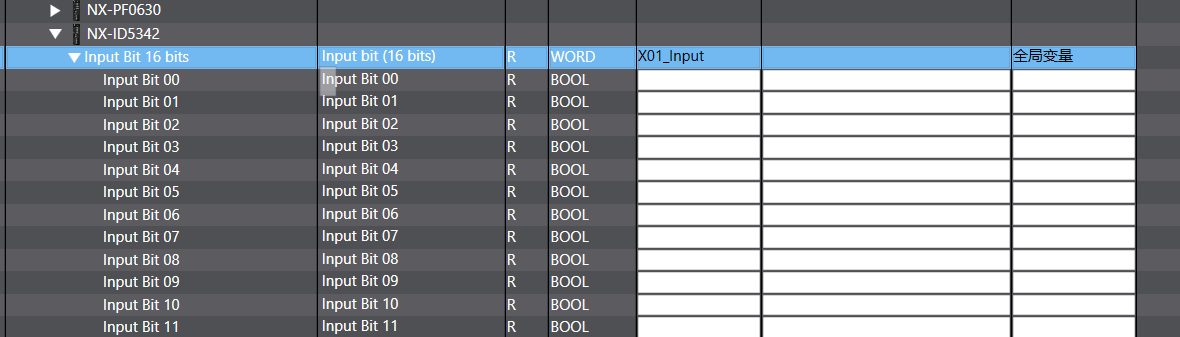

雙字也是沒有問題的，輸入輸出模塊。

樓主留言：

內置IO沒有DWORD 和WORD 我的PLC是NX1P2

生活太現實，一切是這樣的順其自然，沒有開始也沒有結束，一分耕耘，一分收獲，未必；九分耕耘，會有收獲，這是一定的！做人要淡，用情要真。事都往好處想，生活不是用來妥協的，你退縮得越多，讓你喘息的空間就越少；日子不是用來將就的，你表現得越卑微，一些幸福的東西就會離你越遠。

k2416207

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 157 個
工控威望: 334 點
下載積分: 944 分
在線時間: 329(小時)
注冊時間: 2014-04-30
最后登錄: 2025-09-17
查看k2416207的主題 / 回貼

5樓發表于: 2023-01-05 08:59

只看該作者 | 小中大

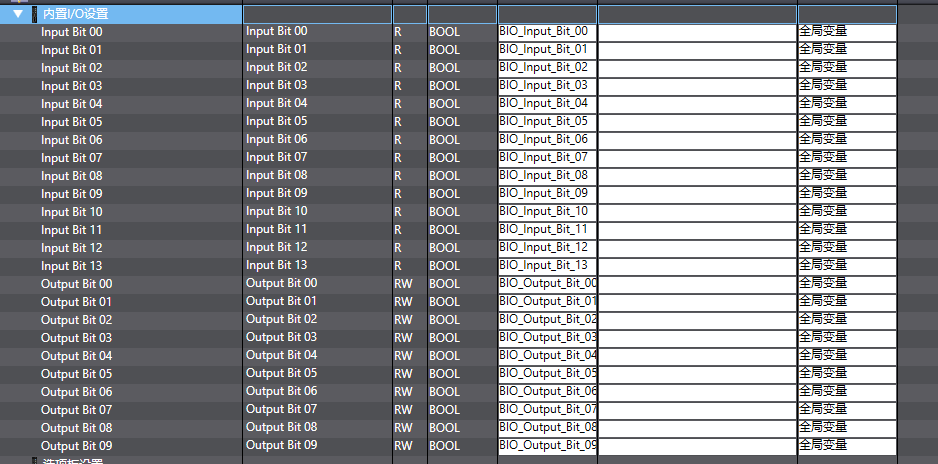

圖片：

內置IO沒有DWORD 和WORD

li1654847271

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 601 點
下載積分: 476 分
在線時間: 29(小時)
注冊時間: 2022-04-09
最后登錄: 2025-08-23
查看li1654847271的主題 / 回貼

6樓發表于: 2023-01-05 09:07

只看該作者 | 小中大

建個數組或者聯合體映射到IO模塊，再讀取數組或者聯合體里面的為就可以了

樓主留言：

我也是這么想的實際操作的時候映射選擇不了數組和聯合體只能選擇BOOL

li1654847271

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 601 點
下載積分: 476 分
在線時間: 29(小時)
注冊時間: 2022-04-09
最后登錄: 2025-08-23
查看li1654847271的主題 / 回貼

7樓發表于: 2023-01-05 10:43

只看該作者 | 小中大

IO模塊映射最上面那行數據類型是DWORD或WORD或BYTE，在這里輸入數值或者聯合體就可以了

樓主留言：

你看我5樓發的截圖沒有DWORD或WORD或BYTE這一行

zouyunhuang

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 106 個
工控威望: 174 點
下載積分: 552 分
在線時間: 31(小時)
注冊時間: 2021-09-18
最后登錄: 2024-10-18
查看zouyunhuang的主題 / 回貼

8樓發表于: 2023-01-05 11:03

只看該作者 | 小中大

引用
引用樓主k2416207于2022-12-29 18:07發表的歐姆龍NX1P2 :
第一次用歐姆龍的這款PLC，NX1P2，請問一下PLC線圈輸出能組合成字節、字、雙字整體輸出嗎，PLC里面的I O映射只能選擇BOOL類型，只能建立多個BOOL一個個映射？然后再組合？

要建立聯合體，聯合體里面建立字，字節，位數組，就可以了

樓主留言：

有這么嘗試過聯合體的位在IO映像里面選擇不了

li1654847271

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 86 個
工控威望: 601 點
下載積分: 476 分
在線時間: 29(小時)
注冊時間: 2022-04-09
最后登錄: 2025-08-23
查看li1654847271的主題 / 回貼

9樓發表于: 2023-01-06 10:47

只看該作者 | 小中大

你這是第三方IO模塊吧，哪個品牌的

樓主留言：

歐姆龍的PLC，NX1P2，自帶的IO點
