lit25444
紙上得來終覺淺,絕知此事要躬行.
級別: 論壇先鋒
![]() |
圖片:

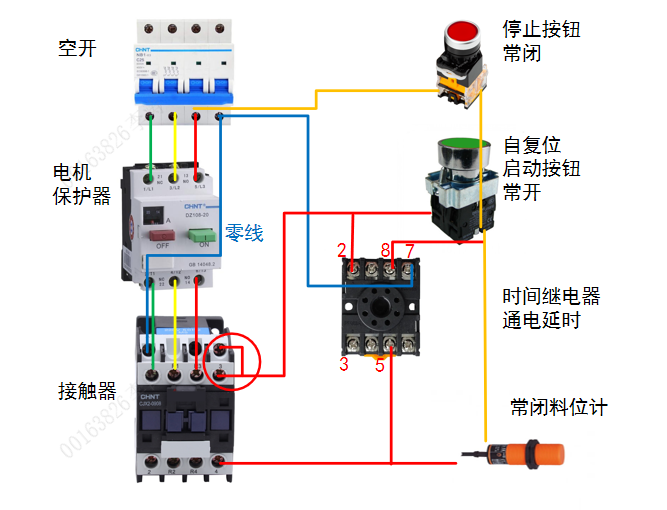

![]() ①按下啟動,接觸器吸合; ②時間繼電器運行,并保持接觸器自鎖; ③計時到了,料位計如果沒觸發,接觸器繼續吸合,傳感器觸發了,則接觸器斷開 |
---|---|
|
wang620
級別: 略有小成
![]() |
看圖沒啥問題,時間繼電器姐的是常閉馬? 樓主留言:是的,接的常閉,延時斷開 |
---|---|
|
sail88
傻傻滴什么都不懂
級別: 略有小成
![]() |
如果啟動了,接近開關沒料OFF,時間繼電器(5.8腳是常開?常閉?)如果是OFF,啟動不能自鎖,時間繼電器要時間跳轉。 若不0秒跳轉,那沒有必要裝時繼吧。 樓主留言:時間繼電器接的常閉,延時斷開;目的是一段時間內屏蔽傳感器,啟動一段時間 |
---|---|
|
寒冮孤叟zxz
級別: 略有小成
![]() |
時間繼電器和物料檢測光電并聯,目標時間不到,光電斷開接觸器主電路不會斷開8一5通 |
---|---|
|
那時年少
級別: 工控俠客
![]() |
問題:當時間繼電器還沒到,8-5常閉保持讓接觸器自鎖,此階段料位感應到后也無法斷開接觸器。 樓主留言:要的就是用時間繼電器屏蔽料位感應一段時間 |
---|---|
|
cvllsem
每天學一點!賺積分第一!
級別: 論壇先鋒
![]() |
這個圖 畫的有問題 |
|
---|---|---|
|
znz43
工控職業已成回憶 只因愛好常回家園 樂此不疲
級別: 工控俠客
![]() ![]() |
為什么不畫原理圖而畫實物接線圖? 樓主留言:場區水平不高,只能看懂這個 |
|
---|---|---|
|
