工控人家園 綜合討論 如何實現自動時變頻器一拖二，手動時可單獨控制？

langman

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 576 個
工控威望: 606 點
下載積分: 1500 分
在線時間: 227(小時)
注冊時間: 2008-06-23
最后登錄: 2021-04-09
查看langman的主題 / 回貼

樓主發表于: 2009-09-07 14:46

只看樓主 | 小中大

兩臺60W 380V的3相電機，受同一臺變頻器控制，自動時需要兩臺電機同步運行，為了可以調整位置，在手動時需要可以單獨控制。

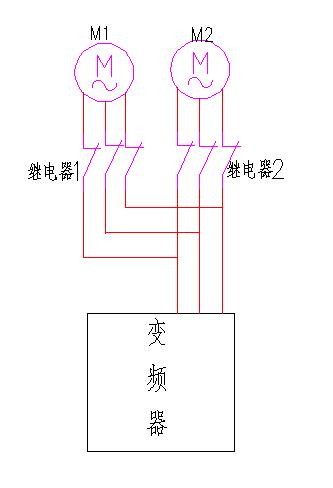

用圖示的辦法在兩個電機前分別接一個常閉型3相繼電器（3相交流接觸器、3相固態繼電器），自動模式繼電器不動作，手動時當要控制M1時同時讓繼電器2也動作，從而切斷M2的線路。有幾個問題：1.這種用法是否對變頻器有影響
2.繼電器選用哪種較合適，交流接觸器還是普通固態繼電器，還是專用于電機的固態繼電器。

朗工自動化，承接自動化改造工程：PLC控制系統、伺服系統、氣動、步進、節能燈設備、機械手、集成電路測試設備、變頻器、人機界面，歡迎洽談，

cvlsam

富士低壓，POD（觸摸屏），PLC專賣

級別: VIP會員

發送短信
加為好友

精華主題: 3 篇
發帖數量: 6815 個
工控威望: 38419 點
下載積分: 11378 分
在線時間: 9715(小時)
注冊時間: 2006-09-13
最后登錄: 2025-07-19
查看cvlsam的主題 / 回貼

1樓發表于: 2009-09-07 15:26

只看該作者 | 小中大

當接觸器切換時序不注意時，將導致變頻器損壞。

變頻器上應該有參數可以設定第二臺電機，同時通過變頻器的輸出端子來進行電機的切換，富士變頻器可以參照其手冊說明(其第二套電機參數為A參數，通過E20～E24參數設置輸出端子功能。）

即使變頻器提供相關功能，仍然要依照變頻器停止或者輸出OFF時進行接觸器動作，否則嚴重時可能炸毀變頻器。

Good Luck

langman

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 576 個
工控威望: 606 點
下載積分: 1500 分
在線時間: 227(小時)
注冊時間: 2008-06-23
最后登錄: 2021-04-09
查看langman的主題 / 回貼

2樓發表于: 2009-09-07 18:32

只看該作者 | 小中大

引用
引用第1樓cvlsam于2009-09-07 15:26發表的 :
當接觸器切換時序不注意時，將導致變頻器損壞。

變頻器上應該有參數可以設定第二臺電機，同時通過變頻器的輸出端子來進行電機的切換，富士變頻器可以參照其手冊說明(其第二套電機參數為A參數，通過E20～E24參數設置輸出端子功能。）

即使變頻器提供相關功能，仍然要依照變頻器停止或者輸出OFF時進行接觸器動作，否則嚴重時可能炸毀變頻器。
.......

謝謝CVLSAM的解答。
接觸器是3相的（1個控制線圈控制3個觸點），理論是講是同時切斷的，另外手動寸動是通過觸摸屏，再經過PLC控制的，因此程序上我會考慮先讓接觸器切斷，延時后在讓變頻器正反轉運行，也就是接觸器動作的整個過程是在變頻器是通電的停止?fàn)顟B(tài)下進行的，那是不是變頻器只要是沒有運行(通電狀態)，接觸器動作就沒有問題？

朗工自動化，承接自動化改造工程：PLC控制系統、伺服系統、氣動、步進、節能燈設備、機械手、集成電路測試設備、變頻器、人機界面，歡迎洽談，
