樓主發表于: 2010-05-29 12:00

只看樓主 | 小中大

數字量輸出點控制一臺電機怎么啟動和停止要分成2個點，一個點不就可以了嗎？

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1159 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

1樓發表于: 2010-05-29 13:05

只看該作者 | 小中大

那要看你外部用的是什么按鈕，如果是普通的常開按鈕，一般都是采用兩個按鈕，如果外部采用的是具有自鎖功能的旋鈕，那可以是用一個點，有的做法為了節省輸入點可以在程序上打主義，例如三菱的ALT指令就是取反指令。通常來說啟/停各占一個點的做法比較傳統，我個人也覺得比較規范。

本帖最近評分記錄：

下載積分:+1(zyf810502) 熱心助人

自己的事情自己做.

phrame

除了電氣控制，還要學機械，做全能手。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 382 點
下載積分: 791 分
在線時間: 172(小時)
注冊時間: 2009-03-26
最后登錄: 2024-01-19
查看phrame的主題 / 回貼

2樓發表于: 2010-05-29 15:36

只看該作者 | 小中大

我說的是plc輸出，它分別輸出運行和停止。在上圖中分配了兩個點給它，為什么呢？

phrame

除了電氣控制，還要學機械，做全能手。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 382 點
下載積分: 791 分
在線時間: 172(小時)
注冊時間: 2009-03-26
最后登錄: 2024-01-19
查看phrame的主題 / 回貼

3樓發表于: 2010-05-29 15:39

只看該作者 | 小中大

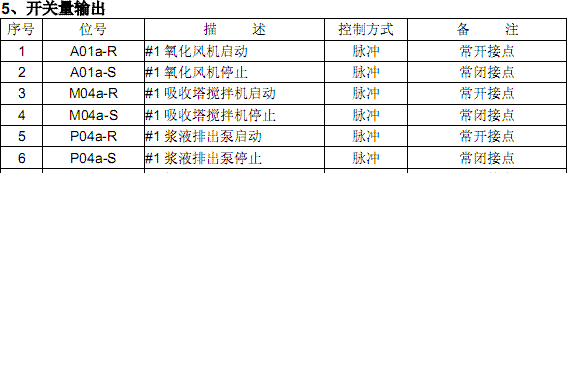

這個更清楚一點

sjm213

有小知識，無大學問。

級別: 論壇版主

發送短信
加為好友
QQ聯系

精華主題: 6 篇
發帖數量: 5179 個
工控威望: 7540 點
下載積分: 163140 分
在線時間: 3260(小時)
注冊時間: 2007-11-21
最后登錄: 2025-12-09
查看sjm213的主題 / 回貼

4樓發表于: 2010-05-29 17:13

只看該作者 | 小中大

這應該是標錯了吧，寫為“開關量輸入”才對。樓主有無IO分配，看看它實際上是輸入還是輸出的點？

chenpingyg

機械是柱石,電氣是靈魂.

級別: VIP會員

發送短信
加為好友

精華主題: 0
發帖數量: 1159 個
工控威望: 6705 點
下載積分: 100 分
在線時間: 603(小時)
注冊時間: 2007-01-25
最后登錄: 2017-04-03
查看chenpingyg的主題 / 回貼

5樓發表于: 2010-05-29 17:43

只看該作者 | 小中大

呵呵，輸出是一個點啊，只是程序使用的是“置位”S和“復位”R指令。A01A就是一個位地址，A01A-S的意思是：把位A01A置位；A01A-R的意思是：把位A01A復位。實際上A01A只是一個位地址。

自己的事情自己做.

phrame

除了電氣控制，還要學機械，做全能手。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 382 點
下載積分: 791 分
在線時間: 172(小時)
注冊時間: 2009-03-26
最后登錄: 2024-01-19
查看phrame的主題 / 回貼

6樓發表于: 2010-05-29 18:16

只看該作者 | 小中大

http://www.wsrsbx.cn/read-gktid-15388-keyword-%CD%D1%C1%F2.html
就是在論壇的以上鏈接帖上找的，我也是不明白為什么同一個輸出要分配兩個點給它

大家去看看

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4512 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

7樓發表于: 2010-05-29 18:26

只看該作者 | 小中大

我不認同 5樓的看法

呵呵，輸出是一個點啊，只是程序使用的是“置位”S和“復位”R指令。A01A就是一個位地址，A01A-S的意思是：把位A01A置位；A01A-R的意思是：把位A01A復位。實際上A01A只是一個位地址。

我個人覺得
A01A-R   其中  R   是表示   RUN 的意思
A01A-S   其中  S   是       STOP 的意思
和樓主提供的表也可以對應的上 A01A-R  啟動  A01A-S停止
我看這寫東西更象是外部輸入按鈕

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

nianyou

wangnianyou

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 115 個
工控威望: 204 點
下載積分: 275 分
在線時間: 15(小時)
注冊時間: 2008-05-04
最后登錄: 2024-05-12
查看nianyou的主題 / 回貼

8樓發表于: 2010-05-29 18:35

只看該作者 | 小中大

可以，那就看你怎么編程了

月澤

時間嘛！就象乳溝，擠一擠總歸還是有的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4512 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的主題 / 回貼

9樓發表于: 2010-05-29 18:48

只看該作者 | 小中大

還以為是PLC呢原來是DCS系統這個有什么點數的概念？這些I/O不就是在電腦上看的清晰明了就OK了嗎？最終的外部輸出還是要靠1只繼電器來控制嘛

揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com

phrame

除了電氣控制，還要學機械，做全能手。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 382 點
下載積分: 791 分
在線時間: 172(小時)
注冊時間: 2009-03-26
最后登錄: 2024-01-19
查看phrame的主題 / 回貼

10樓發表于: 2010-06-01 10:17

只看該作者 | 小中大

是的，上位機是組態軟件做，但是它的實現過程是什么樣的？為什么要配兩點給它呢 ? 下位的plc不是也可以做程序嗎？

phrame

除了電氣控制，還要學機械，做全能手。

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 220 個
工控威望: 382 點
下載積分: 791 分
在線時間: 172(小時)
注冊時間: 2009-03-26
最后登錄: 2024-01-19
查看phrame的主題 / 回貼

11樓發表于: 2010-06-01 10:34

只看該作者 | 小中大

有了上位機組態軟件的控制后，一個輸出信號在上位機占用了兩個IO，比如上面所講的，一臺電機，一個接觸器控制停止和運行，它在上位機上就分別用運行和停止表示了，那么這樣的話下位的plc 還要進行程序制作嗎？我現在很疑惑，有高手指點一下嗎？可以加QQ 1430113523 謝謝
