樓主發表于: 2010-07-27 13:15

只看樓主 | 小中大

以下信息，未得我公司同意，拒絕轉載，謝謝

東莞市瑞普機電設備有限公司

我們接觸的很多空壓機控制器，PLC，人機界面等都有采用薄膜鍵盤，這種鍵盤設計簡單，美觀。但是它們有個缺點，使用時間長了容易損壞。薄膜容易老化。往往造成按鍵操作不良等現象，很多薄膜在市場上沒有銷售，畢竟這些薄膜鍵盤不是通用件，如果市場有，價格也不便宜。我們做空壓機維修的經常見的有阿特拉斯空壓機控制器，GAK ACC2000空壓機控制器，在維修這些空壓機控制器、維修空壓機PLC控制器、維修空壓機文本顯示器的時候，經常遇到薄膜鍵盤損壞。這些薄膜鍵盤基本上在市場上買不到。真對這樣的情況，我在這里，介紹一下，我們的維修薄膜鍵盤的方法。這種方法可以應用到其他人機界面,PLC等操作面板，薄膜鍵盤上。

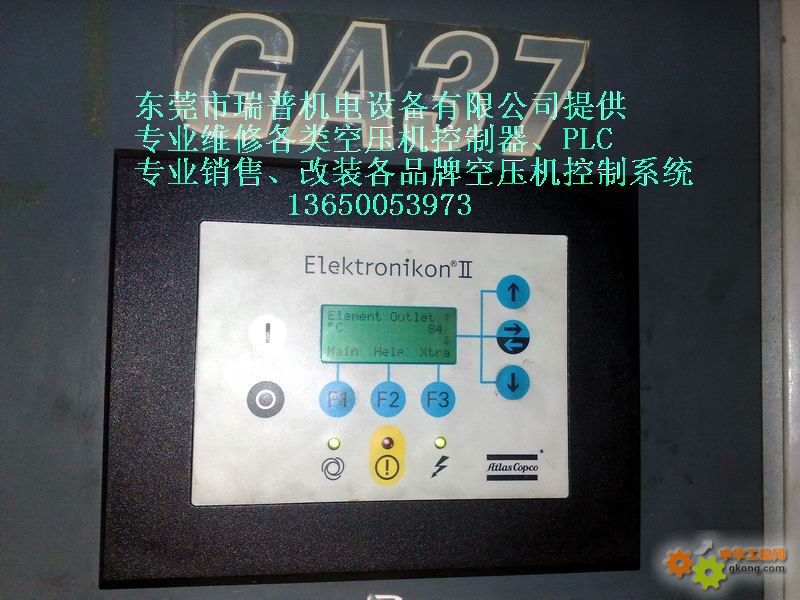

下面我們以阿特拉斯空壓機控制器薄膜鍵盤維修為例子：

維修時，我們先把薄膜鍵盤剝下來，然后繪制薄膜里面的電路圖。

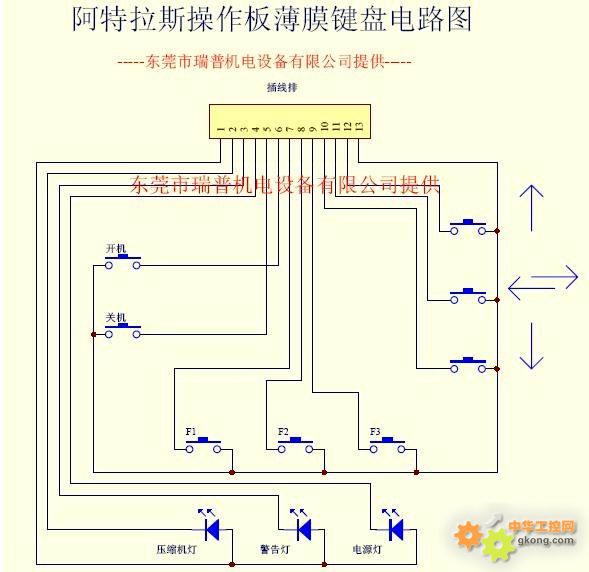

下面是阿特拉斯空壓機面板的電路圖

電路繪出來以后，把原薄膜鍵盤的電路層撕下來，然后到賣電子零件的地方買些微動按鍵回來，用這些微動按鍵代替原來薄膜上面的開關，在原面板處打孔，然后讓微動按鍵的按鍵手柄穿過此孔，露出一點，保證薄膜貼上去的時候能靈活操作就可以，多余的可以用刀片切除，切口要求平整，以免損傷薄膜。微動按鍵另一端，用膠把它粘好。然后把線路接通。用萬用表測試各按鍵盤。如果上面有LED燈，也是用普通的小體積LED代替。所以處理外表，將薄膜重新蓋上，如果粘性不好，可以重新貼雙面膠就可以了。

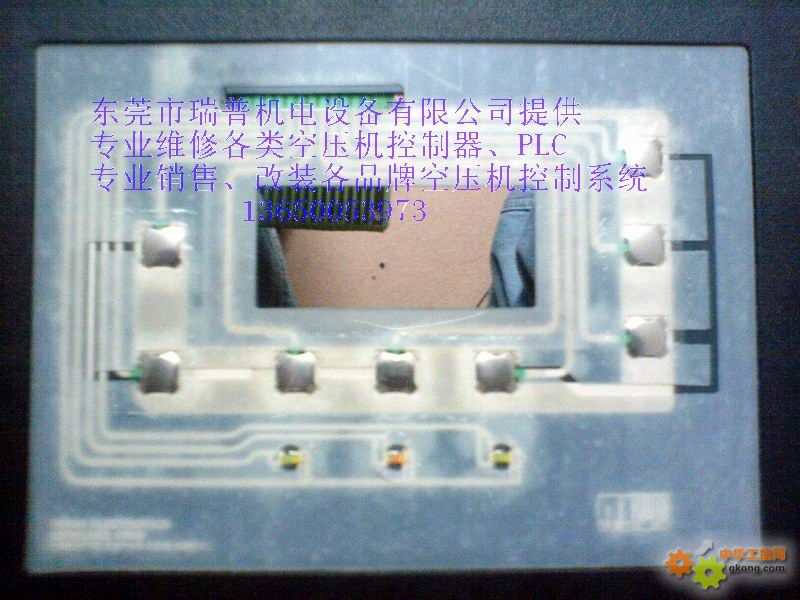

下面是維修好的裝機圖。

東莞市瑞普機電設備公司

專業銷售維修各類空壓機，維修空壓機控制器，銷售維修MAM-KY02S PLC空壓機控制器，MAM-KY06S
