樓主發表于: 2011-09-12 12:01

本人是搞自動化的，也喜歡一些電子制作，在這個論壇也學到不少知識。今天也貢獻一些資料，都是我制作成功的。
藍牙模塊是淘寶上27元買的。CH341A是國產芯片資料比較多，M34051是從舊PLC上拆下來的大家也可以用其它的轉換芯片。電路就要自己設計一下了。

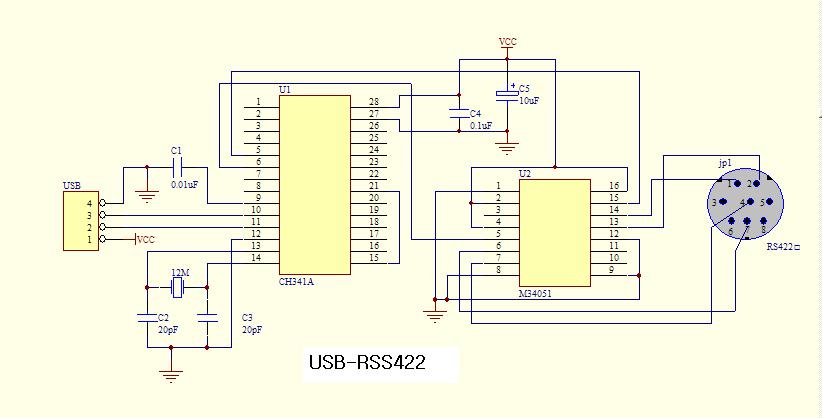

USB-RS422

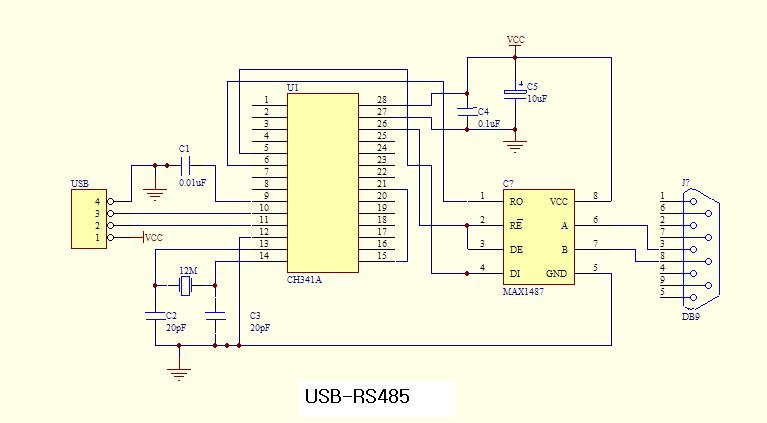

USB-RS485

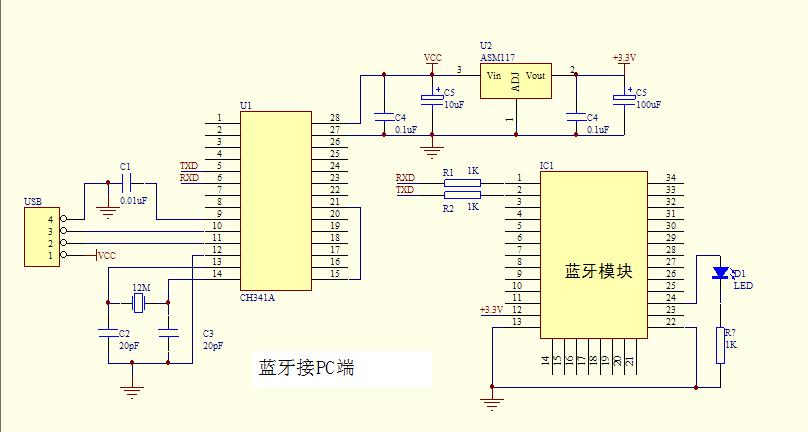

藍牙接電腦部分

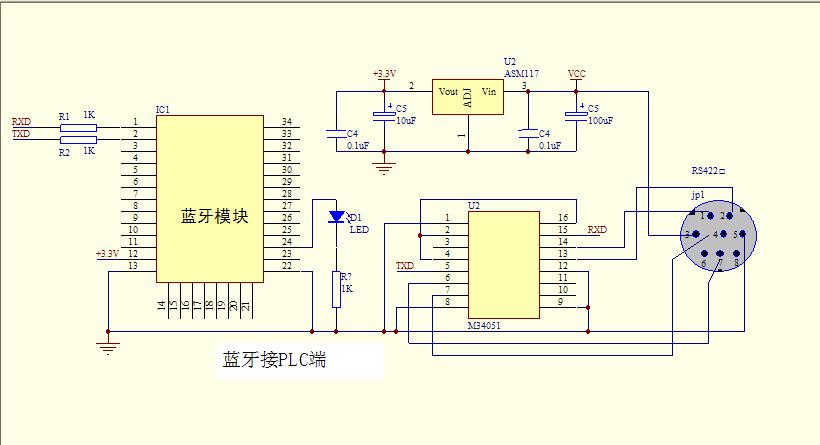

藍牙接PLC部分

USB-RS485是用在西門子S200的。

還有就是用藍牙無線傳輸時只能設置波特率9600.傳輸距離10米，用藍牙適配器也無法通信。希望論壇的高手能解決或設計出更好的電路。
上傳的圖片不清楚我用壓縮文件上傳

圖片.rar (106 K) 下载次数:483

[ 此帖被cwf_plc在2011-09-22 19:49重新編輯 ]

附件：

藍牙電路實物圖.rar (1643 K) 下載次數:737
網站提示: 請不要用迅雷下載附件，容易出錯

本帖最近評分記錄：

下載積分:+5(ymmfa) 感謝分享

下載積分:+5(蕭風) 感謝分享

iteerh

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 623 個
工控威望: 803 點
下載積分: 17146 分
在線時間: 2373(小時)
注冊時間: 2006-10-25
最后登錄: 2025-07-12
查看iteerh的主題 / 回貼

1樓發表于: 2011-09-12 21:26

只看該作者 | 小中大

真的假的，那強哦，可以通訊。

iteerh

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 623 個
工控威望: 803 點
下載積分: 17146 分
在線時間: 2373(小時)
注冊時間: 2006-10-25
最后登錄: 2025-07-12
查看iteerh的主題 / 回貼

2樓發表于: 2011-09-12 21:28

只看該作者 | 小中大

藍芽的部份看不太懂 TXD 跟RXD 是如何接法?

破電容

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 30 個
工控威望: 151 點
下載積分: 620 分
在線時間: 12(小時)
注冊時間: 2011-08-22
最后登錄: 2013-02-02
查看破電容的主題 / 回貼

3樓發表于: 2011-09-12 22:46

只看該作者 | 小中大

樓主太強了。。謝謝
小弟受教了

cwf_plc

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 173 點
下載積分: 3021 分
在線時間: 128(小時)
注冊時間: 2011-07-20
最后登錄: 2025-06-21
查看cwf_plc的主題 / 回貼

4樓發表于: 2011-09-12 22:53

只看該作者 | 小中大

這個其實很簡單，藍牙模塊只是完成串行信號的無線傳輸。CH341是USB轉RS232的，M34051完成RS232轉RS422。藍牙模塊在淘寶網上大家可找到資料

rockyhuo

專業制造全伺服高速衛生巾機器

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1610 個
工控威望: 1929 點
下載積分: 4459 分
在線時間: 440(小時)
注冊時間: 2008-07-14
最后登錄: 2025-07-12
查看rockyhuo的主題 / 回貼

5樓發表于: 2011-09-13 00:03

只看該作者 | 小中大

藍牙就決定他的傳輸速度不高，只能用在上存下載，不能夠用來監控，距離PLC只有10米，不如用無線路由器來得方便自如，若是加個XP系統的平板，那就叫爽，真正脫離有線的束搏，查故障更加方便。

變頻器中心放卷，可以穩定達到280M/分鐘線速度.
全伺服衛生巾、尿褲、護墊機機器項目合作，承接多功能衛生巾中包機制造，尿褲垛碼機制造
QQ:84818626
電話:18923140420

wwx001

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 89 個
工控威望: 223 點
下載積分: 2514 分
在線時間: 35(小時)
注冊時間: 2011-06-23
最后登錄: 2017-07-31
查看wwx001的主題 / 回貼

6樓發表于: 2011-09-17 08:32

只看該作者 | 小中大

人才啊,找這個很久了

zh323

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 41 個
工控威望: 164 點
下載積分: 1724 分
在線時間: 57(小時)
注冊時間: 2011-08-18
最后登錄: 2022-08-10
查看zh323的主題 / 回貼

7樓發表于: 2011-09-17 08:49

只看該作者 | 小中大

有才

wangcaijun

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 139 個
工控威望: 268 點
下載積分: 4640 分
在線時間: 213(小時)
注冊時間: 2010-11-13
最后登錄: 2025-07-12
查看wangcaijun的主題 / 回貼

8樓發表于: 2011-09-17 14:37

只看該作者 | 小中大

人才哥哥

太強悍了

saisam2006

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 485 個
工控威望: 1241 點
下載積分: 13989 分
在線時間: 542(小時)
注冊時間: 2006-09-17
最后登錄: 2025-07-11
查看saisam2006的主題 / 回貼

9樓發表于: 2011-09-19 09:02

只看該作者 | 小中大

好東西！謝謝！

iteerh

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 623 個
工控威望: 803 點
下載積分: 17146 分
在線時間: 2373(小時)
注冊時間: 2006-10-25
最后登錄: 2025-07-12
查看iteerh的主題 / 回貼

10樓發表于: 2011-09-20 22:13

只看該作者 | 小中大

需要驅動程式，或可以熱插拔嗎???

cwf_plc

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 47 個
工控威望: 173 點
下載積分: 3021 分
在線時間: 128(小時)
注冊時間: 2011-07-20
最后登錄: 2025-06-21
查看cwf_plc的主題 / 回貼

11樓發表于: 2011-09-21 20:48

只看該作者 | 小中大

需要驅動，可以到南京南京沁恒電子網上下。不過他不是真的USB口，而是USB轉的一個虛擬串口，適合沒有串口的筆記本。
