安裝前準備:

    門禁控制箱的安裝位置 門禁控制箱是門禁系統的核心,門禁控制箱的安裝環境直運作;在安裝門禁控制箱的第三：安裝的位置要便于施工、操作、后期維護； 在安裝門禁控制箱時，還有根據現場布線情況合理設計控制箱的擺放位置；當只有一個控制箱時，倘若控制器只控制部多于兩個門控點那么控制箱的與門控點的距離最好米以內；在下面布線需求里邊會詳細介紹線材標準；

布線需求:

    1.電源線：
      主電源：220V交流電；
      鎖電源：RVV,最長100米(2*1.0 mm2 );
      RVV,最長35米(2*0.5 mm2 );
      RVV,最長12米(2*0.3 mm2 );
    2 .讀卡器線纜：
       控制器到讀卡器電源線材：
       屏蔽雙絞線，RVVP，最長150米(2*1.0 mm2 );
       屏蔽雙絞線，RVVP，最長40米(2*0.5 mm2 );
       屏蔽雙絞線，RVVP，最長15米(2*0.3 mm2 );
    3. 門磁信號線:
       RVV,最長500米(2*1.0 mm2 );
       RVV,最長300米(2*0.5 mm2 );
       RVV,最長100米(2*0.3 mm2 );
    4. 按鈕信號線:
       RVV,最長500米(2*1.0 mm2 );
       RVV,最長300米(2*0.5 mm2 );
       RVV,最長100米(2*0.3 mm2 );

控制器與設備安裝

    控制箱的安裝：

    第一步：根據控制器底板上的固定孔位，在墻壁上的適當位置打孔，打入膨脹螺拴。
    第二步：用螺釘，擰入孔內。
    第三步：將控制器掛在螺釘上，固定在墻壁上。

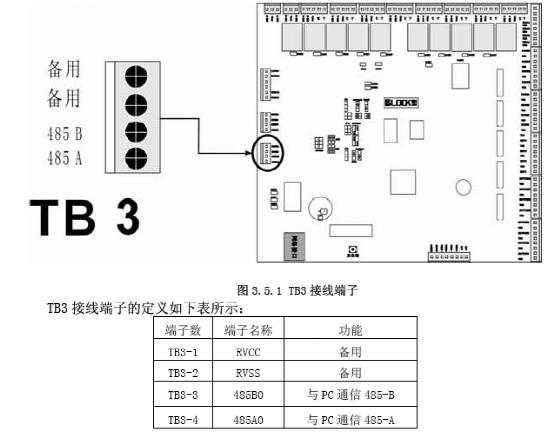

    第四步：請參照下面的接連圖接線。





門禁系統具體接線方法 下載門禁系統具體接線方法 下載

謝謝支持！之后還會貼出些實用的東東！www.bjocke.com

學習一下

謝謝！支持！

頂一下！

謝謝！！樓主！

能看一看，實際連接線吧

謝謝大家的支持！共同學習探討，   46477121  弱電交流群  大家在這里可以進一步探討。

學習下去``
謝謝分享了

實際接線圖呢？？？？

實際接線圖壓縮文件里有。
