樓主  發表于: 2012-06-29 15:36

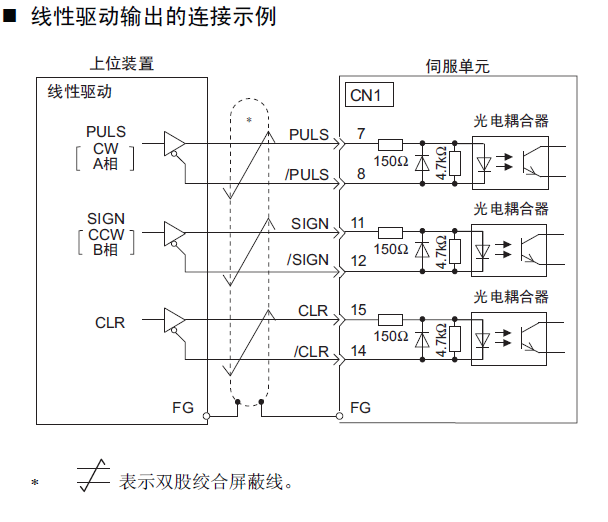

S7-224XPSI Q0.0輸出的脈沖方式 集電極開路還是線性驅動輸出呢  脈沖電壓是多少 我想用他來控制安川的伺服 接線圖這樣  第一個是線性驅動方式

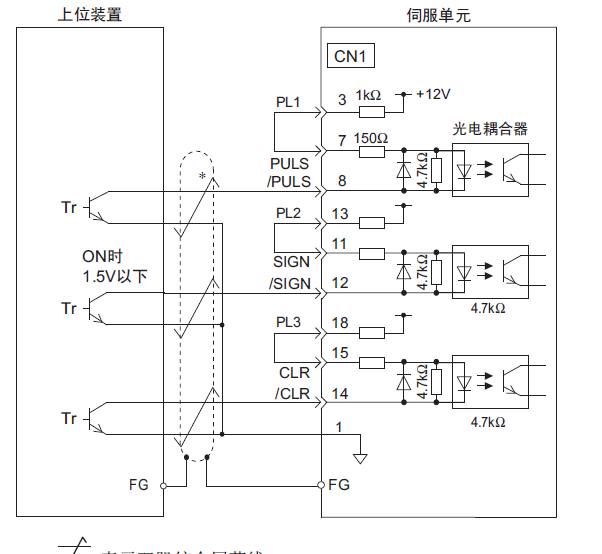

第2個是集電極輸出方式 但是S7224的電壓是24V  安川的接受脈沖好像是5V 咋辦。
下面是用伺服本身電源的接法


我現在這樣想 不知道對不對假設 Q0.2 Q0.3是 方向信號 和 脈沖清除信號  我直接讓Q0.0接8(PULS)Q0.2接12(SIGN)Q0.3接 14(CLR) 3和7接一起 11和13 接一起 15和18接一起 不知道能不能成呢
vancouva
級別: 略有小成
精華主題: 0
發帖數量: 222 個
工控威望: 397 點
下載積分: 4580 分
在線時間: 143(小時)
注冊時間: 2007-04-10
最后登錄: 2025-07-02
查看vancouva的 主題 / 回貼
1樓  發表于: 2012-06-30 15:13
沒有問題的。我就是這樣接的安川伺服電機的。但是我用的PLC是三菱的。輸出時漏型輸出。SG接三菱的COM。不知道西門子的輸出是漏型還是源型。根據具體情況而定。祝你好運!
tkggtdkjpl
工欲善其事,必先利其器!
級別: 網絡英雄

精華主題: 1 篇
發帖數量: 3459 個
工控威望: 20998 點
下載積分: 34841 分
在線時間: 1809(小時)
注冊時間: 2010-01-03
最后登錄: 2025-07-11
查看tkggtdkjpl的 主題 / 回貼
2樓  發表于: 2012-06-30 17:09
西門子源型輸出,PNP輸出,
自動化單機,生產線,項目編程調試!
wuji001
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 394 點
下載積分: 501 分
在線時間: 118(小時)
注冊時間: 2009-12-18
最后登錄: 2023-06-06
查看wuji001的 主題 / 回貼
3樓  發表于: 2012-06-30 17:47
引用
引用第1樓vancouva于2012-06-30 15:13發表的  :
沒有問題的。我就是這樣接的安川伺服電機的。但是我用的PLC是三菱的。輸出時漏型輸出。SG接三菱的COM。不知道西門子的輸出是漏型還是源型。根據具體情況而定。祝你好運!

恩 那就應該行了 S7224XPSI和其他S7200的不太一樣  她是漏型輸出 源型輸入
wuji001
級別: 略有小成
精華主題: 0
發帖數量: 225 個
工控威望: 394 點
下載積分: 501 分
在線時間: 118(小時)
注冊時間: 2009-12-18
最后登錄: 2023-06-06
查看wuji001的 主題 / 回貼
4樓  發表于: 2012-06-30 17:49
還有個問題就是 伺服驅動器上的1號引腳接什么呢
