樓主發表于: 2011-10-18 13:56

只看樓主 | 小中大

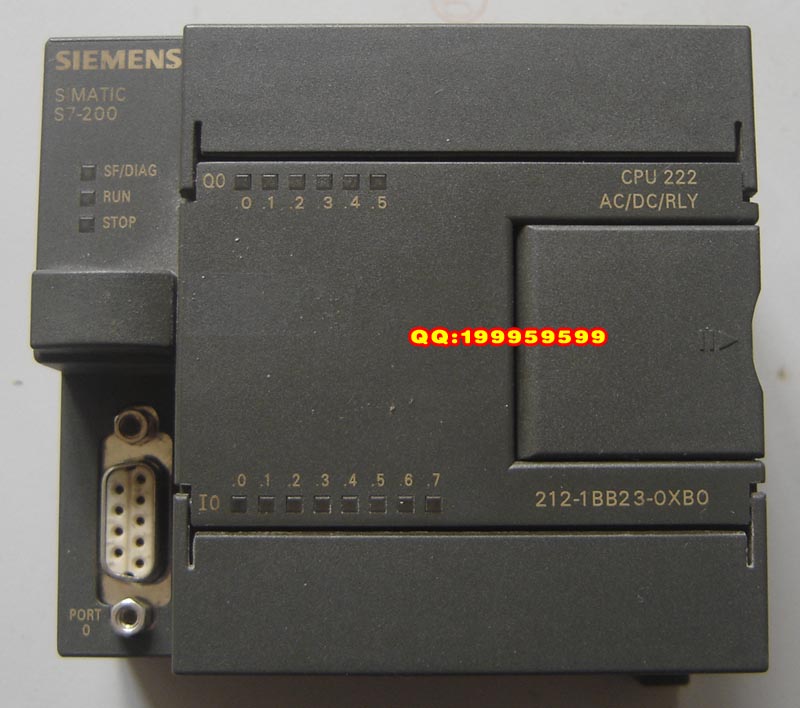

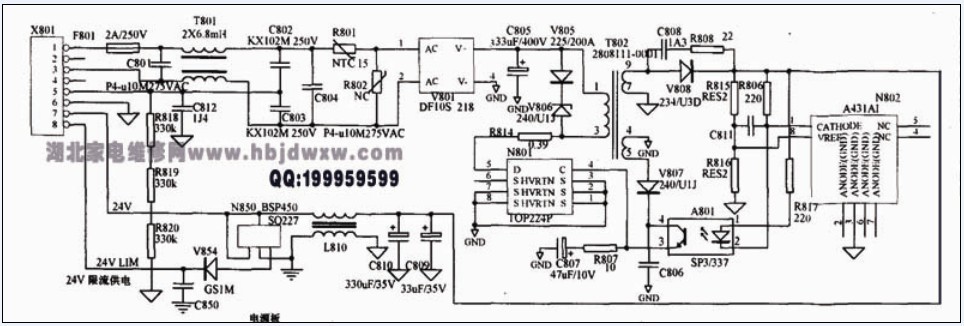

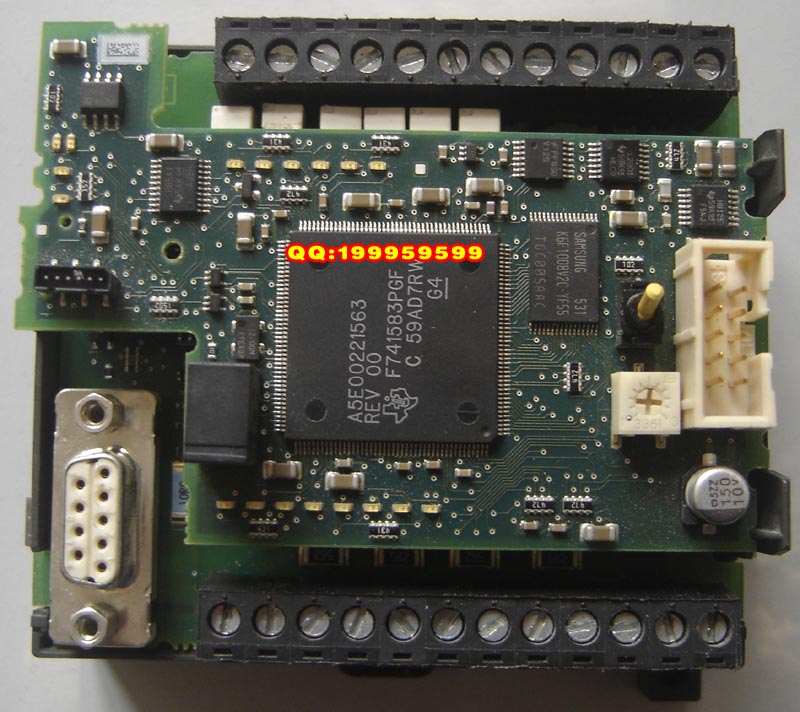

西門子S7-200 CPU222 PLC指示燈不亮，沒有24V輸出。找一張美國產PLC電路圖做參考。

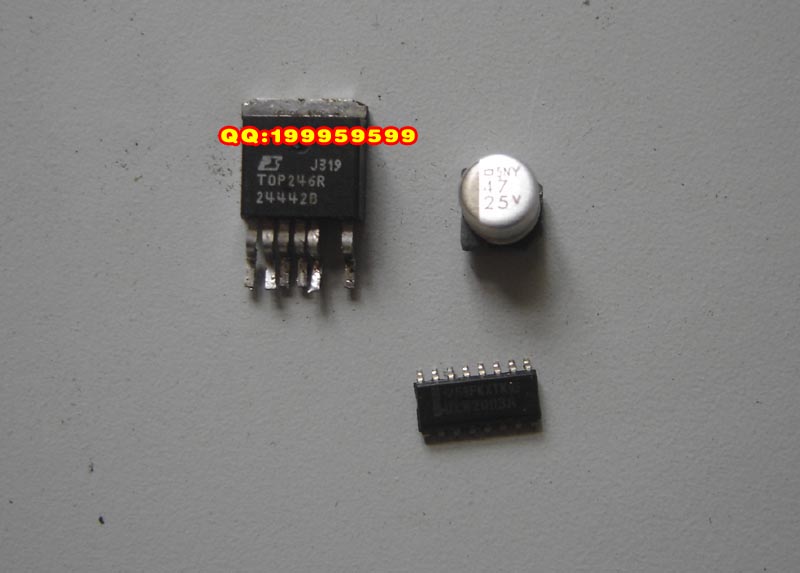

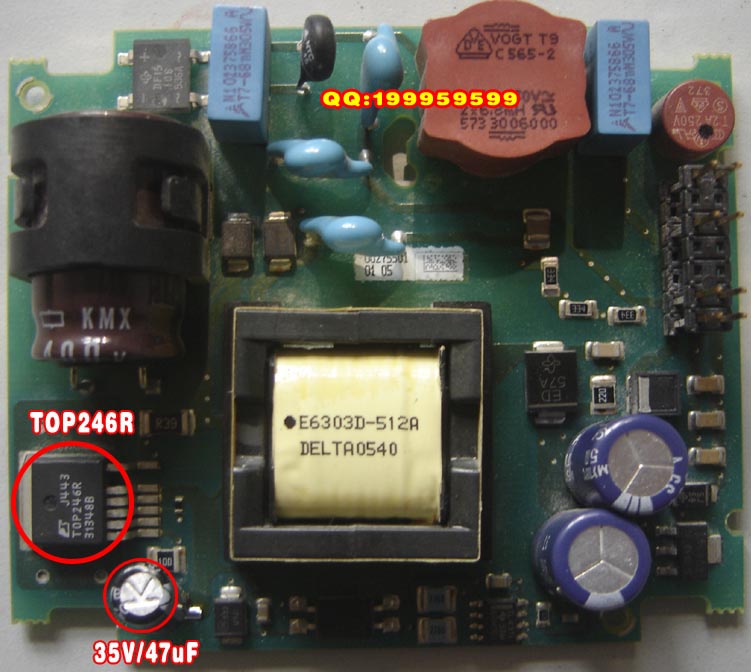

找到電源板，檢查電源管TOP246R， C腳無輸出。更換TOP246R。檢查固態電容25V/47uF,容量不足，用普通35V/47uF電容代換。

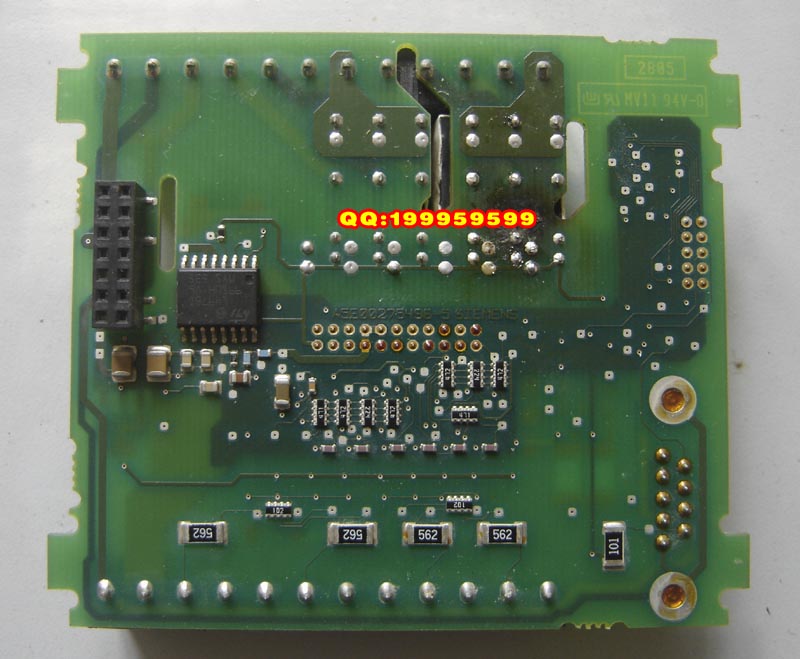

更換以后電源正常，有24V輸出。接上數據線，傳入輸出點檢測程序，發現輸出04點繼電器無動作，單獨加電給該繼電器能動作。檢查繼電器驅動IC ULN2003，該IC15腳接04點繼電器，查15腳無輸出，更換ULN2003一切正常。

本帖最近評分記錄：

下載積分:+1(dzhn0526) 感謝分享！

下載積分:+1(臺州自動化) 熱心助人！

jetfondy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 124 個
工控威望: 253 點
下載積分: 1804 分
在線時間: 62(小時)
注冊時間: 2011-05-24
最后登錄: 2019-05-30
查看jetfondy的主題 / 回貼

1樓發表于: 2011-10-18 16:26

只看該作者 | 小中大

樓主真牛！長見識了！

hejian96

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 303 個
工控威望: 491 點
下載積分: 2229 分
在線時間: 118(小時)
注冊時間: 2010-12-07
最后登錄: 2012-12-05
查看hejian96的主題 / 回貼

2樓發表于: 2011-10-18 16:29

只看該作者 | 小中大

感謝樓主了，學習了。用200系類的PLC用的不少，但是對內部結構就不清楚了

回憶依然最美

一不小心混進社會, 浪子回頭已經白費... ...

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1240 個
工控威望: 2873 點
下載積分: 21668 分
在線時間: 1322(小時)
注冊時間: 2008-06-16
最后登錄: 2025-05-17
查看回憶依然最美的主題 / 回貼

3樓發表于: 2011-10-18 18:00

只看該作者 | 小中大

呵呵，樓主厲害，樓主沒研究過SF燈亮，和電腦或觸摸屏無法通信是什么原因嗎？

參天小樹

He who doesn't

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 200 點
下載積分: 953 分
在線時間: 57(小時)
注冊時間: 2011-09-26
最后登錄: 2025-04-17
查看參天小樹的主題 / 回貼

4樓發表于: 2011-10-18 18:15

只看該作者 | 小中大

行業寬廣，牛人輩出

xc5729048x

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xc5729048x的主題 / 回貼

5樓發表于: 2011-10-19 14:23

只看該作者 | 小中大

樓主厲害！

jhxxy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 81 個
工控威望: 213 點
下載積分: 43766 分
在線時間: 65(小時)
注冊時間: 2011-10-19
最后登錄: 2017-01-24
查看jhxxy的主題 / 回貼

6樓發表于: 2011-10-20 12:41

只看該作者 | 小中大

樓主真牛ia 虛席學習啊

lywlywywl

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看lywlywywl的主題 / 回貼

7樓發表于: 2011-10-20 15:52

只看該作者 | 小中大

厲害，沒敢拆過plc了，慚愧！

sryks

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看sryks的主題 / 回貼

8樓發表于: 2011-10-24 14:45

只看該作者 | 小中大

我手上也有一個226CN的 CPU有兩個輸出點出現問題了，就是斷開繼電器的時候，用萬用表測量有22～24V的輸出電壓，但是一接上繼電器后，電壓馬上下降到2V左右。排除了外部電路的原因，發現就是輸出端口有問題。什么時候有空了也拆出來看看。不過好像是晶體管輸出的，不知道能不能自己修復。

makou

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 87 個
工控威望: 228 點
下載積分: 644 分
在線時間: 598(小時)
注冊時間: 2009-08-15
最后登錄: 2025-07-16
查看makou的主題 / 回貼

9樓發表于: 2011-10-30 10:05

只看該作者 | 小中大

引用
引用第8樓sryks于2011-10-24 14:45發表的 :
我手上也有一個226CN的 CPU有兩個輸出點出現問題了，就是斷開繼電器的時候，用萬用表測量有22～24V的輸出電壓，但是一接上繼電器后，電壓馬上下降到2V左右。排除了外部電路的原因，發現就是輸出端口有問題。什么時候有空了也拆出來看看。不過好像是晶體管輸出的，不知道能不能自己修復。

晶體管有問題，更換該點晶體管。
