容器液位信號AIW4,調節閥的開度有AQW0來控制，都是標準的4--20mA信號。

液位是0--1米，當液位是最低位0米時，調節閥開到最大。當液位是最高位時

調節閥全部關閉。是否可以有這樣的對應關系：液位0米時，對應AQW0的最大值

32000，液位1米時對應6400由此得出如圖的梯形圖，請問這樣編程能達到控制要求嗎？

直接用32000-AIW好伐？

而且根據現場實際鍵控值確定公式比較好！

這樣的程序不能達到要求。

第一，采用乘法指令，VW作為INT類型使用時其數據范圍為-32768～32768，你一個乘法就要了這個程序的命。

第二，即使第一個乘法不足以要命，第二個加法確保了寄存器必定溢出。

去找一個線性轉換的公式，然后依照公式做線性轉換，輸入為6400～32000，整定輸出為32000～6400

呵呵。

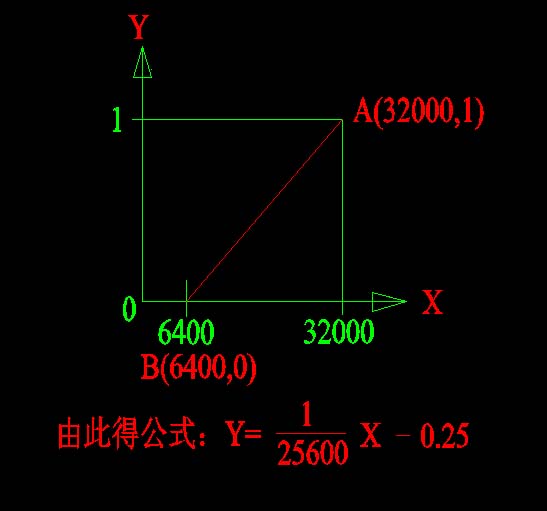

是超范圍了，應該把 VW, 改為 VD.線性轉換公式見圖。

cvlsam不知這個線性轉換公式對不對啊？

讀入的AIW值并非0~1的范圍，而是6400~32000 。 您再作個公式看看！

好的，我再改正

引用

引用第4樓foxplc于2009-06-15 10:56發表的  :
cvlsam不知這個線性轉換公式對不對啊？

這個公式的前提是：輸入值已經被整定在0～1之間。

以上。

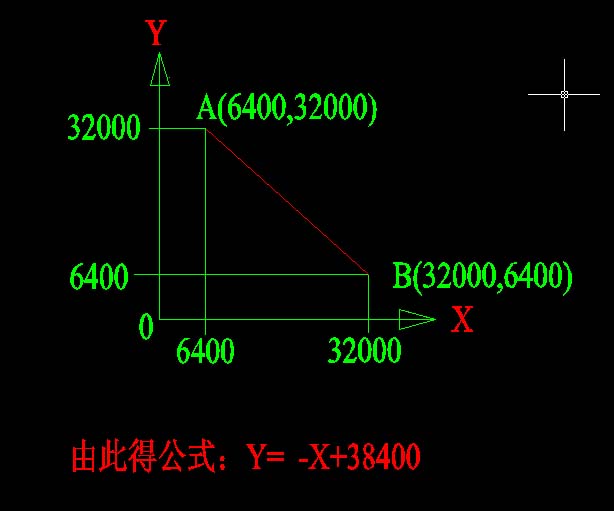

這回怎么樣？，但是怎么和0米調節閥開到最大，1米調節閥完全關閉對應起來呢？

引用

引用第8樓foxplc于2009-06-15 11:22發表的  :
這回怎么樣？，但是怎么和0米調節閥開到最大，1米調節閥完全關閉對應起來呢？

呵呵，當輸入發生偏移，也就是不等于6400，而是小于6400，那么輸出溢出，導致崩潰～～

好好動動腦筋，然后再來討論。

引用

引用第7樓cvlsam于2009-06-15 11:11發表的  :



這個公式的前提是：輸入值已經被整定在0～1之間。

.......

那也就是先要把AIW4通過一個線性公式轉換為0～1米

引用

引用第9樓cvlsam于2009-06-15 11:27發表的  :


呵呵，當輸入發生偏移，也就是不等于6400，而是小于6400，那么輸出溢出，導致崩潰～～

好好動動腦筋，然后再來討論。

這就不明白了，輸入怎么會發生偏移呢？液位變送都是標準的4--20mA信號，就是在

大于等于6400和小于等于32000之間的啊
