樓主發表于: 2012-05-14 14:11

只看樓主 | 小中大

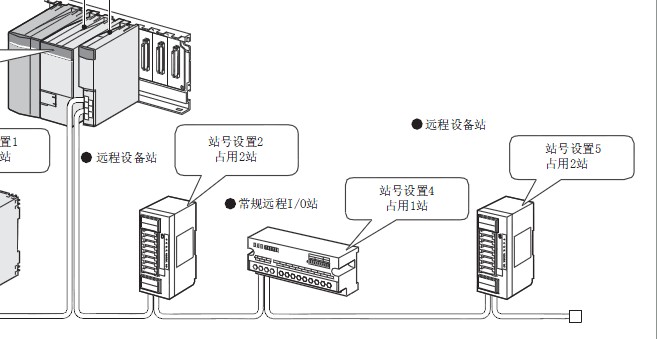

圖片：

三菱CC-LINK系統中各個遠程I/O站和遠程設備站之間的通信問題，他們都是把DA,DB數據線分別相連，它們之間是怎么和cpu進行數據通信的

逆流2012

級別: 探索解密

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 56 個
工控威望: 172 點
下載積分: 4323 分
在線時間: 126(小時)
注冊時間: 2012-05-09
最后登錄: 2016-03-03
查看逆流2012的主題 / 回貼

1樓發表于: 2012-05-14 16:18

只看該作者 | 小中大

遠程IO站：
           CPU內部繼電器---------------主站模塊遠程輸入RX（緩沖存儲區）--------------------遠程IO輸入-----------外部開關信號
                            FROM指令                                                              連接掃描（自動）

           CPU內部繼電器---------------主站模塊遠程輸出RY（緩沖存儲區）--------------------遠程IO輸出------------外部指示燈
                               TO指令                                                                  連接掃描（自動）
遠程設備站：
           CPU內部繼電器---------------主站模塊遠程輸入RX（緩沖存儲區）--------------------IO輸入-----------外部開關信號
                           FROM指令                                                                連接掃描（自動）

           CPU內部繼電器---------------主站模塊遠程輸出RY（緩沖存儲區）--------------------IO輸出------------外部指示燈
                              TO指令                                                                    連接掃描（自動）

           CPU數據寄存器1---------------主站模塊遠程設備站RWr（緩沖存儲區）--------------------遠程設備站RWr(從站模塊）
                          FROM指令                                                                     連接掃描（自動）

           CPU數據寄存器2---------------主站模塊遠程設備站RWw（緩沖存儲區）--------------------遠程設備站RWw(從站模塊）
                              TO指令                                                                           連接掃描（自動）

參考FX系列PLC的CC-LINK主站和從站模塊的資料，里面有比較詳細的一些解釋，上面只是一個簡單的數據傳輸圖，以FX2N系列PLC為模板，主站模塊是FX2N-16CCL-M,遠程設備站的從站模塊是FX2N-32CCL.

其中主站模塊緩沖存儲區依據你分配的站號已經內部分配好，你只需要弄清楚它和從站之間的對應關系就可以了。
