工控人家園 三菱工控論壇 三菱PLC 3SA 與 J4系列伺服

445115954

不斷的學習學習學習

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 0 個
工控威望: 110 點
下載積分: 723 分
在線時間: 4(小時)
注冊時間: 2017-08-17
最后登錄: 2024-11-16
查看445115954的主題 / 回貼

樓主發表于: 2017-08-17 17:21

只看樓主 | 小中大

圖片：

第一次用脈沖加方向控制 PLC與伺服應該怎么連線了？手冊看了不是很明白

tingfenghu

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 2766 個
工控威望: 3639 點
下載積分: 3562 分
在線時間: 3833(小時)
注冊時間: 2007-11-04
最后登錄: 2025-09-16
查看tingfenghu的主題 / 回貼

1樓發表于: 2017-08-17 17:55

只看該作者 | 小中大

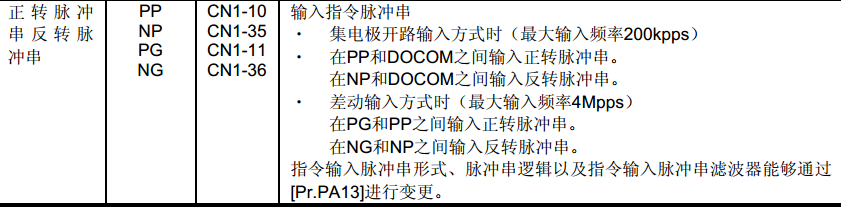

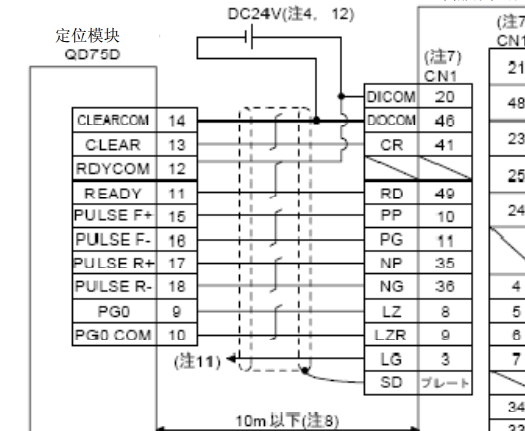

按第二張圖片接線，然后在參數里設置，脈沖+方向。
J4伺服用USB線連接電腦，在軟件里設置。

二手PLC,觸摸屏，伺服驅動，各類氣動設備
http://shop58129605.taobao.com/

gadna9

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 0 個
工控威望: 202 點
下載積分: 823 分
在線時間: 41(小時)
注冊時間: 2016-08-02
最后登錄: 2019-12-06
查看gadna9的主題 / 回貼

2樓發表于: 2017-08-18 21:27

只看該作者 | 小中大

可以下載JE伺服手冊來看，哪里面有集電極輸出接線圖。
JE與J4針腳很大部分是一樣的

724438166

聯系方式qq 724438166

級別: 略有小成

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 0 個
工控威望: 443 點
下載積分: 7872 分
在線時間: 302(小時)
注冊時間: 2014-06-22
最后登錄: 2025-09-03
查看724438166的主題 / 回貼

3樓發表于: 2017-08-18 22:26

只看該作者 | 小中大

不難，看看位置控制，查看伺服驅動器數碼管當前狀態

724438166

聯系方式qq 724438166

級別: 略有小成

發送短信
加為好友
QQ聯系

4樓發表于: 2017-08-18 22:28

只看該作者 | 小中大

上圖是Q系列plc定位模塊，和你現在plc接線有區別。

724438166

聯系方式qq 724438166

級別: 略有小成

發送短信
加為好友
QQ聯系

5樓發表于: 2017-08-19 10:48

只看該作者 | 小中大

沒有這說法，以前大把用1N控制三菱伺服
