汪洋田君
干就完了！
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 262 點
下載積分: 2047 分
在線時間: 230(小時)
注冊時間: 2019-04-02
最后登錄: 2025-12-04
查看汪洋田君的 主題 / 回貼
樓主  發表于: 2022-01-13 16:57
第一次使用三菱觸摸屏，和三菱FX系列通訊，想使用FX3U-232BD板。

想做一根通訊線，請問兩邊的DB9針腳怎么對應的？
學無止境
ymmfa
不想大江大河，不想浪起潮落，只愿一灣小湖，靜待歲月安好。
級別: 管理員

精華主題: 7 篇
發帖數量: 8999 個
工控威望: 8695 點
下載積分: 17048 分
在線時間: 5364(小時)
注冊時間: 2006-08-10
最后登錄: 2025-12-08
查看ymmfa的 主題 / 回貼
1樓  發表于: 2022-01-13 17:04
FX系列和GS2107通訊，有配好的電纜，型號GT01-C30R4-8P
有的人家隨屏送，有的人家收20-30塊錢。
這個電纜連接PLC是插編程口。

假如你想把編程口解放出來，那裝一個FX3U-422-BD 就行。

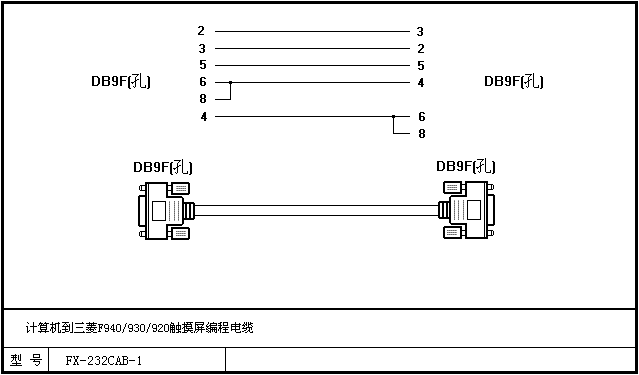

如果你一定要用FX3U-232-BD 和這個屏通訊，那型號是FX-232CAB-1
圖紙如下
特別提醒大家：
偶爾修改下自己的密碼，以防被盜
不要在多個網站都用一樣賬號密碼
偶爾還是要發發貼，回回貼，不要總潛水
汪洋田君
干就完了！
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 262 點
下載積分: 2047 分
在線時間: 230(小時)
注冊時間: 2019-04-02
最后登錄: 2025-12-04
查看汪洋田君的 主題 / 回貼
2樓  發表于: 2022-01-13 19:58
引用
引用第1樓ymmfa于2022-01-13 17:04發表的  :
FX系列和GS2107通訊，有配好的電纜，型號GT01-C30R4-8P
有的人家隨屏送，有的人家收20-30塊錢。
這個電纜連接PLC是插編程口。

假如你想把編程口解放出來，那裝一個FX3U-422-BD 就行。
.......






謝謝站長！
學無止境
twtynijj
級別: 略有小成
精華主題: 0
發帖數量: 144 個
工控威望: 255 點
下載積分: 405 分
在線時間: 190(小時)
注冊時間: 2013-04-19
最后登錄: 2025-11-09
查看twtynijj的 主題 / 回貼
3樓  發表于: 2022-01-14 13:31
干嘛要擴展板呢，直接用圓口不行嗎？屏可以用以太網 和USB下載程序呀。PLC也一樣透過去。
汪洋田君
干就完了！
級別: 略有小成
精華主題: 0
發帖數量: 71 個
工控威望: 262 點
下載積分: 2047 分
在線時間: 230(小時)
注冊時間: 2019-04-02
最后登錄: 2025-12-04
查看汪洋田君的 主題 / 回貼
4樓  發表于: 2022-01-16 17:20
引用
引用第3樓twtynijj于2022-01-14 13:31發表的  :
干嘛要擴展板呢，直接用圓口不行嗎？屏可以用以太網 和USB下載程序呀。PLC也一樣透過去。



謝謝指導！第一次用，不太熟悉！
