樓主發表于: 2009-11-13 15:41

只看樓主 | 小中大

采用無電壓的，因為不想和其他的輸入端產生沖突。
只是使用A.B.Z三相的脈沖信號，內部使用高速計數器進行計算，這樣應該怎么樣連接呢？分辨率為360的。
謝謝各位的解答。

虛心求教

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看虛心求教的主題 / 回貼

1樓發表于: 2009-11-13 20:29

只看該作者 | 小中大

致電歐姆龍的代理，講只能是將24V接到PLC的COM，再連接A.B.Z到輸入端子。

主要是這樣的接法，對于其他的輸入端子控制有沒有影響呢？

wsqjs

充耳不聞

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 148 個
工控威望: 224 點
下載積分: 1843 分
在線時間: 23(小時)
注冊時間: 2008-10-26
最后登錄: 2024-09-21
查看wsqjs的主題 / 回貼

2樓發表于: 2009-11-13 21:20

只看該作者 | 小中大

E6B2-CWZ6C是NPN集電極開路輸出ABZ，接到PLC的X上，PLC的COM要接正的，
因為E6B2-CWZ6C可以供電24V，所以PLC的COM可以接+24V，
這樣就和其他的輸入用同樣的電源電壓了，不會有影響。

其實可以把旋轉編碼器看作是有3個輸出端的NPN接近開關。

樓主留言：

熱心助人

本帖最近評分記錄：

下載積分:+2(虛心求教) 熱心助人

充耳不聞

虛心求教

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看虛心求教的主題 / 回貼

3樓發表于: 2009-11-16 09:24

只看該作者 | 小中大

非常感謝回答。
另外請教：X的COM端和24V的COM端是否會沖突呢？因為別的光電眼輸出的是0V，是否也會沖突呢？開關的話應該還是不會有問題的。

虛心求教

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看虛心求教的主題 / 回貼

4樓發表于: 2009-11-16 09:45

只看該作者 | 小中大

如果24V接到PLC的COM端的話。會不會和內部電源產生沖突呢？

虛心求教

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看虛心求教的主題 / 回貼

5樓發表于: 2009-11-16 14:50

只看該作者 | 小中大

還是要請幫忙解答一下

虛心求教

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看虛心求教的主題 / 回貼

6樓發表于: 2009-11-17 13:55

只看該作者 | 小中大

有哪位看見了？

wsqjs

充耳不聞

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 148 個
工控威望: 224 點
下載積分: 1843 分
在線時間: 23(小時)
注冊時間: 2008-10-26
最后登錄: 2024-09-21
查看wsqjs的主題 / 回貼

7樓發表于: 2009-11-18 19:36

只看該作者 | 小中大

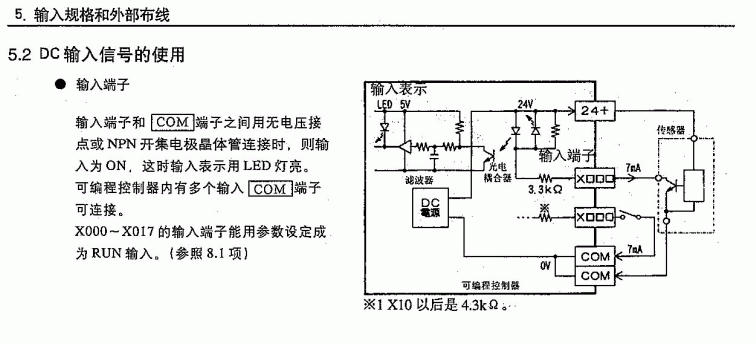

從圖上看，plc有內置24v電源，這樣的話，就無須外部電源了，
把旋轉編碼器看作是有3個輸出端的NPN傳感器，就象圖上的一樣可以了。

充耳不聞

虛心求教

級別: *

發送短信
加為好友

精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看虛心求教的主題 / 回貼

8樓發表于: 2009-11-18 19:48

只看該作者 | 小中大

非常感謝幫忙了。
