ytysy
級別: 探索解密
精華主題: 0
發帖數量: 49 個
工控威望: 169 點
下載積分: 511 分
在線時間: 64(小時)
注冊時間: 2009-06-21
最后登錄: 2021-12-16
查看ytysy的 主題 / 回貼
樓主  發表于: 2010-01-26 11:47

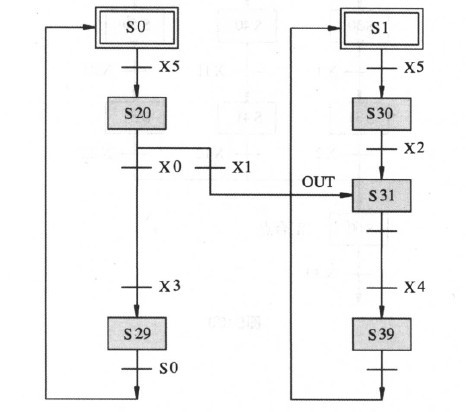

圖片：
請問這個圖形怎么輸入到GX中進行編輯？
hanqin
級別: 論壇先鋒
精華主題: 0
發帖數量: 1236 個
工控威望: 1226 點
下載積分: 2927 分
在線時間: 925(小時)
注冊時間: 2009-01-09
最后登錄: 2023-10-27
查看hanqin的 主題 / 回貼
1樓  發表于: 2010-01-26 11:53
網上有視頻教程的，搜索一下看看。
ytysy
級別: 探索解密
精華主題: 0
發帖數量: 49 個
工控威望: 169 點
下載積分: 511 分
在線時間: 64(小時)
注冊時間: 2009-06-21
最后登錄: 2021-12-16
查看ytysy的 主題 / 回貼
2樓  發表于: 2010-01-26 12:04
我怎么只能輸入一個單一流程（s0），第二個流程(s1)就沒法輸入了，希望高手給點撥一下
ytysy
級別: 探索解密
精華主題: 0
發帖數量: 49 個
工控威望: 169 點
下載積分: 511 分
在線時間: 64(小時)
注冊時間: 2009-06-21
最后登錄: 2021-12-16
查看ytysy的 主題 / 回貼
3樓  發表于: 2010-01-26 14:26
有會的嗎？請給個提示，這種程序具有多個初始狀態的SFC圖，屬于各初始狀態下分離的程序
xiaoqizi
級別: 論壇先鋒
精華主題: 0
發帖數量: 449 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 717(小時)
注冊時間: 2009-07-06
最后登錄: 2025-06-27
查看xiaoqizi的 主題 / 回貼
4樓  發表于: 2010-01-26 18:32
可以從起始狀態并列一分支出來，直接畫成這樣好象不行！
763380318
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看763380318的 主題 / 回貼
5樓  發表于: 2010-01-26 20:31
等待高手指點
ytysy
級別: 探索解密
精華主題: 0
發帖數量: 49 個
工控威望: 169 點
下載積分: 511 分
在線時間: 64(小時)
注冊時間: 2009-06-21
最后登錄: 2021-12-16
查看ytysy的 主題 / 回貼
6樓  發表于: 2010-01-27 11:35
圖片：
看來對這種編程方式大家用的不多，我先到書店查閱了一下有關書籍，發現講這種SFC的流程分離的例子的不少，但都沒講怎樣輸入到GX中進行編輯，無奈自好自己摸索了一下，發現這種方式應該將每個單流程在SFC塊標題欄中建立單獨的SFC塊，然后在分別編寫SFC塊即可，我找了一臺FX2N128MR/MT試了一下已通過驗證！不過還發現了一個問題沒解決，就是當一個流程觸發其他流程的時候，被觸發流程的下個狀態被激活，但其流程的上一個狀態無法復位，還請高手指點。
方法如圖：
xiaoqizi
級別: 論壇先鋒
精華主題: 0
發帖數量: 449 個
工控威望: 1319 點
下載積分: 2408 分
在線時間: 717(小時)
注冊時間: 2009-07-06
最后登錄: 2025-06-27
查看xiaoqizi的 主題 / 回貼
7樓  發表于: 2010-01-27 11:55
有并列分支就可以在一個SFC塊上了！
ytysy
級別: 探索解密
精華主題: 0
發帖數量: 49 個
工控威望: 169 點
下載積分: 511 分
在線時間: 64(小時)
注冊時間: 2009-06-21
最后登錄: 2021-12-16
查看ytysy的 主題 / 回貼
8樓  發表于: 2010-01-27 13:00
兩種不同的方法，有點類似單片機里的中斷程序一樣，可以單獨循環運行。我看有資料分出了4種模式，分別為1 循環流程 2 跳轉流程 3 分離流程 4復位流程
楊粟宇
級別: 略有小成
精華主題: 0
發帖數量: 246 個
工控威望: 277 點
下載積分: 694 分
在線時間: 66(小時)
注冊時間: 2007-08-21
最后登錄: 2025-06-09
查看楊粟宇的 主題 / 回貼
9樓  發表于: 2010-01-31 10:38
先初始化S0，S1在分別流程1和2
luxp
級別: 探索解密
精華主題: 0
發帖數量: 103 個
工控威望: 154 點
下載積分: 900 分
在線時間: 130(小時)
注冊時間: 2009-10-22
最后登錄: 2016-03-31
查看luxp的 主題 / 回貼
10樓  發表于: 2010-01-31 16:03
我有一個這樣的教程但不知怎樣上傳?請高手指點!
cklive
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看cklive的 主題 / 回貼
11樓  發表于: 2010-03-11 09:11
六樓的回答就可以了，我這有本資料希望也對你有幫助，本來是WORD，自己做了PDF，不知道中間有錯沒

GXSFC.part1.rar (977 K) 下载次数:148 GXSFC.part2.rar (977 K) 下载次数:257 GXSFC.part3.rar (919 K) 下载次数:132
[ 此帖被cklive在2010-03-11 09:27重新編輯 ]
  • «
