工控人家園 歐姆龍工控論壇 歐姆龍與步進電機控制連線問題

fxm800810369

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 21 個
工控威望: 152 點
下載積分: 1118 分
在線時間: 20(小時)
注冊時間: 2012-05-20
最后登錄: 2019-11-23
查看fxm800810369的主題 / 回貼

樓主發表于: 2012-12-13 20:24

只看樓主 | 小中大

歐姆龍用24v電源的
  然后步進電機是5v的所以肯定要加限流電阻吧

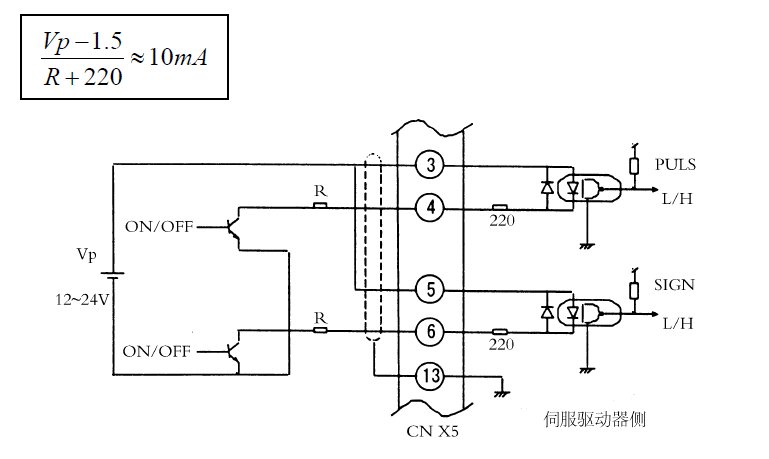

一般都是選2k的電阻嘛？  我看到別人的電柜都是在plc輸出線上串2個 1k 7w 的水泥電阻然后接到步進控制器的P端口上

  我想問的是···24-5=19   就是有19v的電壓加在限流電阻上  那p=ui   一般步進電機有4A的電流吧

那電阻怎么會是選 7w的啊    19*4=76w啊

  疑惑！@~~！@

zby2597

力所能及，義不容辭！

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 70 個
工控威望: 255 點
下載積分: 706 分
在線時間: 48(小時)
注冊時間: 2011-04-20
最后登錄: 2025-03-11
查看zby2597的主題 / 回貼

1樓發表于: 2012-12-15 10:30

只看該作者 | 小中大

⑵電阻器的額定功率
電阻器在電路中實際上是個將電能轉換成熱能的元件，消耗電能使自身溫度升高。電阻器的額定功率是指在規定的大氣壓和特定的溫度環境條件下，長期連續工作所能呈受的最大功率值。電阻器實際消耗的電功率Ｐ等于加在電阻器上的電壓與流過電阻器電流的乘積，即Ｐ＝ＵＩ。電阻器的額定功率從0. 05Ｗ至500Ｗ之間數十種規格。在電阻的使用中，應使電阻的額定功率大于電阻在電路中實際功率值的1.5～2倍以上

力所能及，義不容辭！
