月澤
時間嘛！就象乳溝，擠一擠總歸還是有的！
級別: 工控俠客
精華主題: 1 篇
發帖數量: 1225 個
工控威望: 2921 點
下載積分: 4512 分
在線時間: 642(小時)
注冊時間: 2009-03-28
最后登錄: 2024-12-04
查看月澤的 主題 / 回貼
樓主  發表于: 2012-02-06 21:02

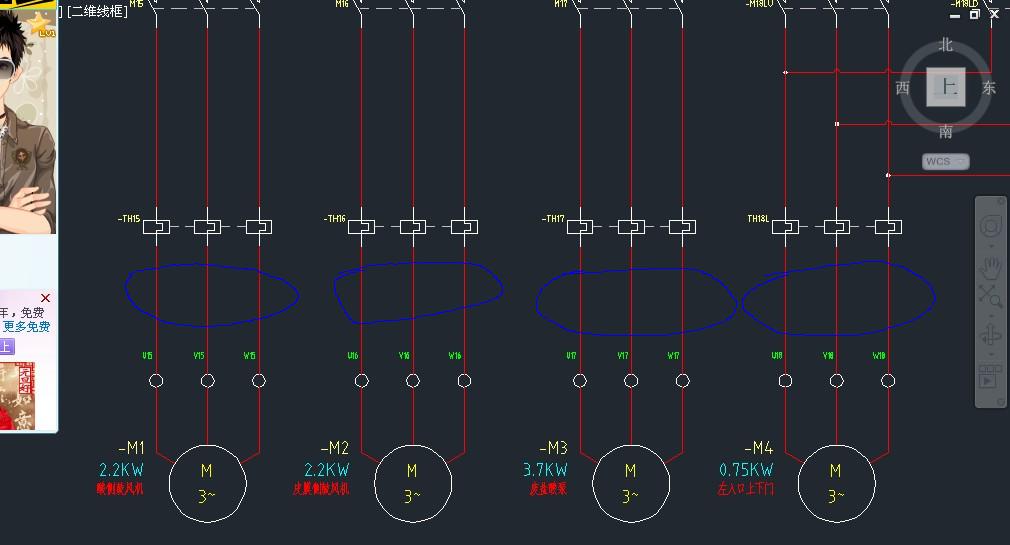

我希望在 藍色區域標注以下 電纜的平方  比如 四芯 2.5MM2   該怎么操作？求指教.

還有元件標注的符號 前面總是帶一個負  -  的符號  就比如圖中的 -M1  -M2  老是要自己一個一個該回來 好麻煩啊
揭開神秘的工控面紗
QQ:2631001081
Emal:strong20671713@163.com
wwcwwc
級別: VIP會員

精華主題: 0
發帖數量: 3350 個
工控威望: 3201 點
下載積分: 70822 分
在線時間: 1610(小時)
注冊時間: 2008-04-20
最后登錄: 2025-12-06
查看wwcwwc的 主題 / 回貼
1樓  發表于: 2012-02-06 21:45
建議先做好一個單元后，用陣列方式，然后進行修改，這樣做法標注改動少。
本帖最近評分記錄：
  • 下載積分:+1(月澤) 熱心助人
    sky072154
    級別: 略有小成
    精華主題: 0
    發帖數量: 95 個
    工控威望: 236 點
    下載積分: 1138 分
    在線時間: 119(小時)
    注冊時間: 2009-06-29
    最后登錄: 2025-08-07
    查看sky072154的 主題 / 回貼
    2樓  發表于: 2012-02-06 21:59
    -號可以設置不顯示。。左邊項目管理那里點右鍵，自己找下
    不過我個人覺得有-號才比較正規，所以不用理會那個
    sky072154
    級別: 略有小成
    精華主題: 0
    發帖數量: 95 個
    工控威望: 236 點
    下載積分: 1138 分
    在線時間: 119(小時)
    注冊時間: 2009-06-29
    最后登錄: 2025-08-07
    查看sky072154的 主題 / 回貼
    3樓  發表于: 2012-02-06 22:15

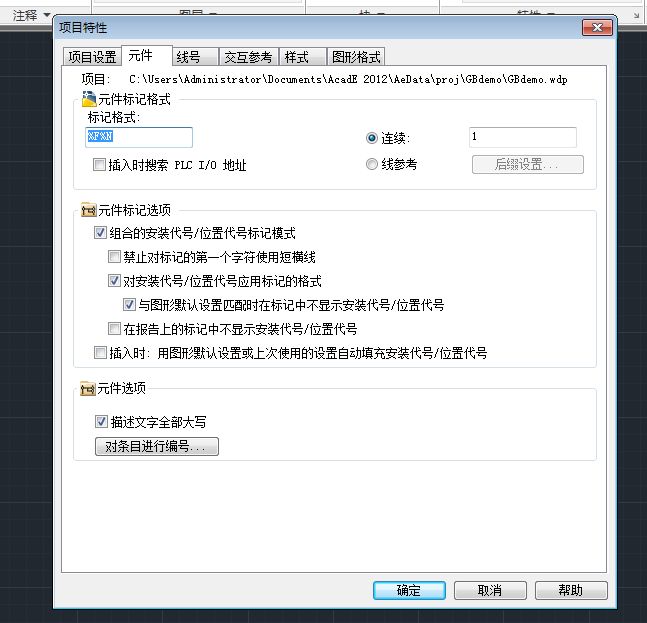

    如圖：

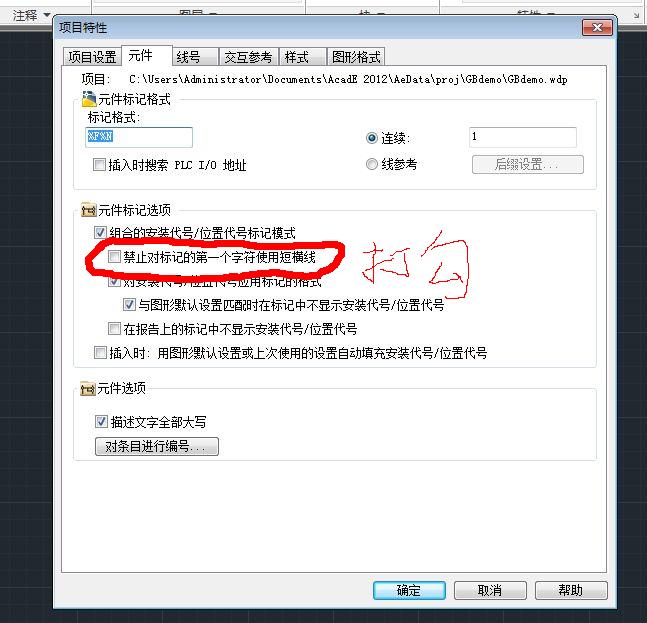

    取消-號

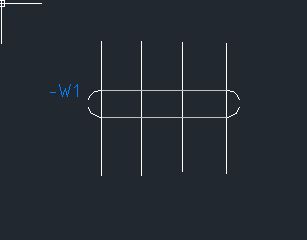

    電纜標記1

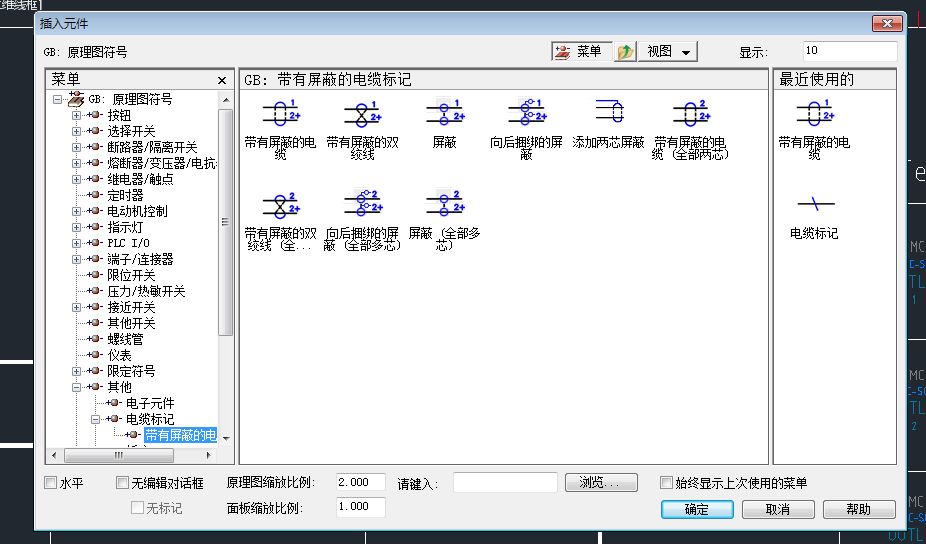

    電纜標記2

    本帖最近評分記錄：
  • 下載積分:+5(月澤) 熱心助人
    wananjushi
    萬安居士
    級別: 網絡英雄
    精華主題: 0
    發帖數量: 813 個
    工控威望: 5759 點
    下載積分: 11561 分
    在線時間: 216(小時)
    注冊時間: 2011-12-24
    最后登錄: 2018-07-22
    查看wananjushi的 主題 / 回貼
    4樓  發表于: 2012-02-07 07:54
    同意三樓說法
    wananjushi
    ajpa88
    級別: 略有小成
    精華主題: 0
    發帖數量: 105 個
    工控威望: 243 點
    下載積分: 839 分
    在線時間: 33(小時)
    注冊時間: 2012-01-31
    最后登錄: 2016-07-04
    查看ajpa88的 主題 / 回貼
    5樓  發表于: 2012-02-07 08:09
    學習了！
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1225 個
    工控威望: 2921 點
    下載積分: 4512 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    6樓  發表于: 2012-02-07 09:42
    3樓說的 標注 是不是要在報告中生成 不能顯示在此頁面上嗎？

      我就想很直觀的標注在這張圖紙上  下面是我自己弄的 用CAD畫圖工具畫的
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    月澤
    時間嘛！就象乳溝，擠一擠總歸還是有的！
    級別: 工控俠客
    精華主題: 1 篇
    發帖數量: 1225 個
    工控威望: 2921 點
    下載積分: 4512 分
    在線時間: 642(小時)
    注冊時間: 2009-03-28
    最后登錄: 2024-12-04
    查看月澤的 主題 / 回貼
    7樓  發表于: 2012-02-07 09:51
    這個 標記 前面的負 -  知道了   還要謝謝3樓
    揭開神秘的工控面紗
    QQ:2631001081
    Emal:strong20671713@163.com
    萬鈞彩
    級別: 略有小成
    精華主題: 0
    發帖數量: 260 個
    工控威望: 405 點
    下載積分: 18748 分
    在線時間: 166(小時)
    注冊時間: 2010-08-02
    最后登錄: 2017-04-30
    查看萬鈞彩的 主題 / 回貼
    8樓  發表于: 2012-02-07 09:59
    學習了！
    sky072154
    級別: 略有小成
    精華主題: 0
    發帖數量: 95 個
    工控威望: 236 點
    下載積分: 1138 分
    在線時間: 119(小時)
    注冊時間: 2009-06-29
    最后登錄: 2025-08-07
    查看sky072154的 主題 / 回貼
    9樓  發表于: 2012-02-07 21:34
    可以做成你的那個樣子的，自己研究下，軟件嘛就是要折騰。。


    最近在研究EPLAN。 ELECTRICAL不怎么折騰了，呵呵
    guo0906
    級別: 探索解密
    精華主題: 0
    發帖數量: 22 個
    工控威望: 146 點
    下載積分: 895 分
    在線時間: 43(小時)
    注冊時間: 2011-08-21
    最后登錄: 2024-06-27
    查看guo0906的 主題 / 回貼
    10樓  發表于: 2012-02-08 12:01
    哪里下載2012版本的啊，朋友？我還在用2008的，以前人家給的。謝謝！
    樓主留言：
    這個還真忘記了 就是自己百度來的吧，或是哪里看到下來的
    baolizcy
    級別: 略有小成
    精華主題: 0
    發帖數量: 156 個
    工控威望: 330 點
    下載積分: 317 分
    在線時間: 64(小時)
    注冊時間: 2006-09-17
    最后登錄: 2025-06-17
    查看baolizcy的 主題 / 回貼
    11樓  發表于: 2012-02-08 12:02
    學習中，感謝
