樓主  發表于: 2012-10-30 20:30

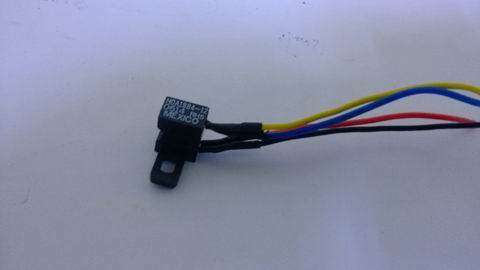

圖片：
這個是同事在舊貨市場買的，網上查的是霍尼韋爾的光電，不知道，怎么用大家幫忙看下。
gali1120107
漫漫長路，吾將上下而求索。
級別: 家園常客
精華主題: 0
發帖數量: 495 個
工控威望: 974 點
下載積分: 1370 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2025-12-02
查看gali1120107的 主題 / 回貼
1樓  發表于: 2012-10-31 14:09

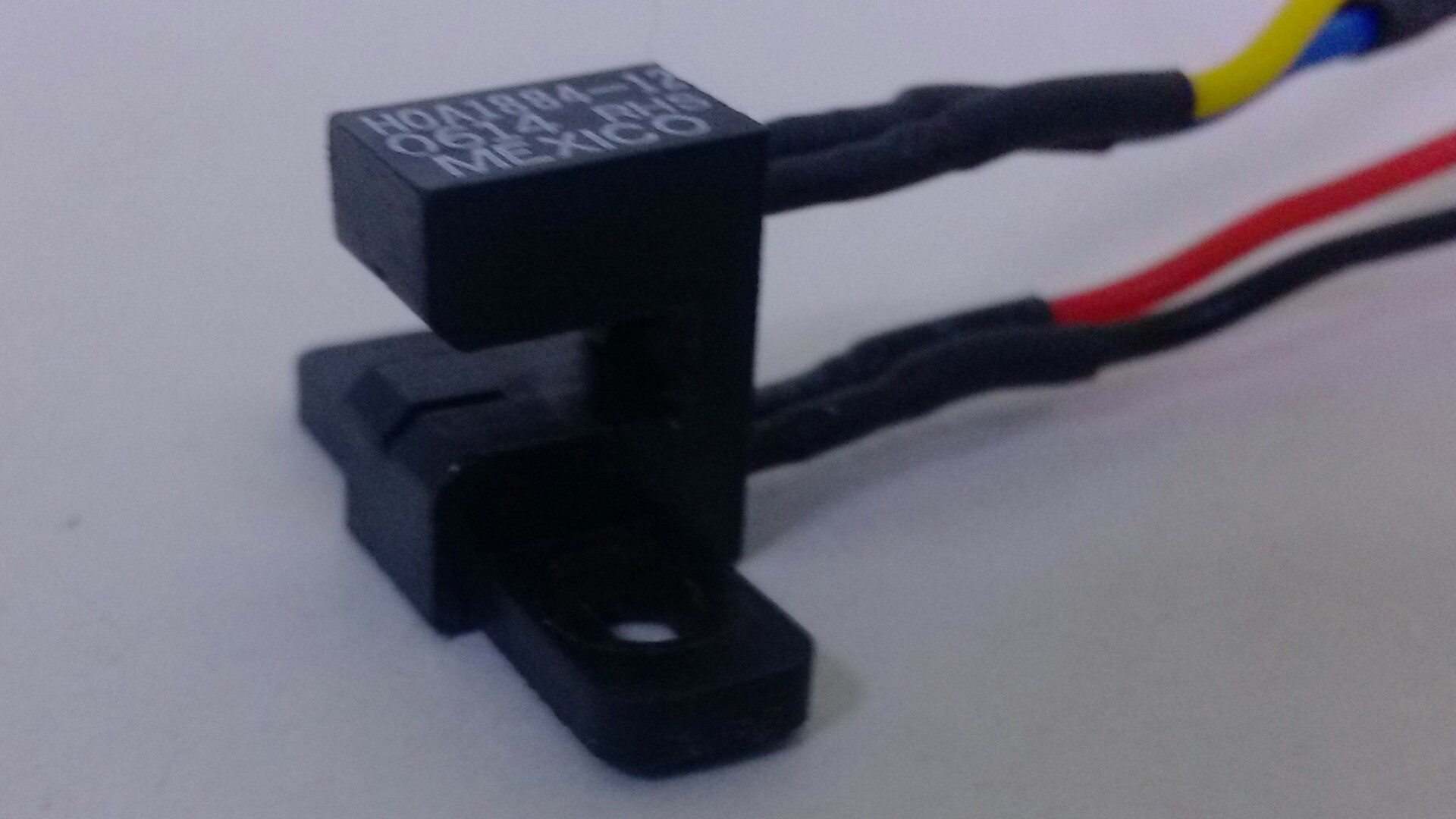

圖片：
上面兩根線和下面兩根線接的好像都是二級管，
zyfzxh
級別: 論壇版主

精華主題: 12 篇
發帖數量: 6113 個
工控威望: 7523 點
下載積分: 110393 分
在線時間: 4868(小時)
注冊時間: 2006-08-10
最后登錄: 2026-03-09
查看zyfzxh的 主題 / 回貼
2樓  發表于: 2012-10-31 15:01
引用
引用第1樓gali1120107于2012-10-31 14:09發表的 :
上面兩根線和下面兩根線接的好像都是二級管，
附件： datasheet.pdf (340 K) 下載次數:34
工控學子
學無止境
級別: 家園常客
精華主題: 0
發帖數量: 203 個
工控威望: 510 點
下載積分: 998 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的 主題 / 回貼
3樓  發表于: 2012-10-31 15:11
這是個槽型光電開關，品種繁多，但工作原理基本都一樣，都是對射式的；這種不帶放大電路的在PLC上用不了。
工控戀者
互相學習
級別: 論壇先鋒
精華主題: 0
發帖數量: 234 個
工控威望: 1573 點
下載積分: 5751 分
在線時間: 240(小時)
注冊時間: 2010-11-21
最后登錄: 2025-12-09
查看工控戀者的 主題 / 回貼
4樓  發表于: 2012-10-31 15:12
好像是 一端是發射管一端是接受管吧
dmh
讓理想和現實一起飛
級別: 工控俠客

精華主題: 0
發帖數量: 1486 個
工控威望: 4562 點
下載積分: 7740 分
在線時間: 674(小時)
注冊時間: 2008-12-27
最后登錄: 2025-06-30
查看dmh的 主題 / 回貼
5樓  發表于: 2012-10-31 16:41
歐姆龍這種光電開關可以直接連接PLC
不斷向前
guochunyi
直讀解西門屏HMI口令 。。。
級別: 論壇版主

精華主題: 5 篇
發帖數量: 8162 個
工控威望: 10533 點
下載積分: 21474 分
在線時間: 3198(小時)
注冊時間: 2007-03-01
最后登錄: 2026-03-20
查看guochunyi的 主題 / 回貼
6樓  發表于: 2012-10-31 19:26
發光二極管和光敏三極管裝到一塊小線路板上，然后用外殼保護起來，一般用在步進驅動器的限位上。就是新的才1-2元而已。
可直讀解西門屏HMI各級帳戶口令,帳戶登錄權限提升,鎖定帳戶激活。。。
gali1120107
漫漫長路，吾將上下而求索。
級別: 家園常客
精華主題: 0
發帖數量: 495 個
工控威望: 974 點
下載積分: 1370 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2025-12-02
查看gali1120107的 主題 / 回貼
7樓  發表于: 2012-10-31 21:58

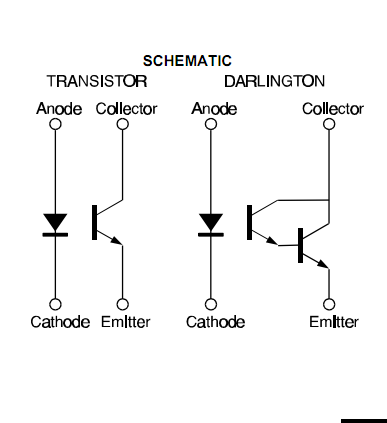

圖片：
剛看到圖紙，不知道怎么接線，之前試的時候剛好接的是二極管，燒了。如果我接PLC如何接，還是第一次用這個。是否真的要放大器？
gali1120107
漫漫長路，吾將上下而求索。
級別: 家園常客
精華主題: 0
發帖數量: 495 個
工控威望: 974 點
下載積分: 1370 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2025-12-02
查看gali1120107的 主題 / 回貼
8樓  發表于: 2012-11-01 20:31
輸入部分是不是要加電阻呀？
deeply
級別: 略有小成
精華主題: 0
發帖數量: 166 個
工控威望: 298 點
下載積分: 3258 分
在線時間: 160(小時)
注冊時間: 2011-09-02
最后登錄: 2026-01-16
查看deeply的 主題 / 回貼
9樓  發表于: 2012-11-03 08:20
輸入跟輸出部分都要接電阻，輸入部分加4.7k電阻，輸出部分加10k電阻，電阻一端接24v，另一端接傳感器并且接plc輸入點，傳感器另外一端接0v，“注意傳感器兩邊都是有極性的”
工控學子
學無止境
級別: 家園常客
精華主題: 0
發帖數量: 203 個
工控威望: 510 點
下載積分: 998 分
在線時間: 106(小時)
注冊時間: 2009-05-12
最后登錄: 2023-09-02
查看工控學子的 主題 / 回貼
10樓  發表于: 2012-11-03 13:56

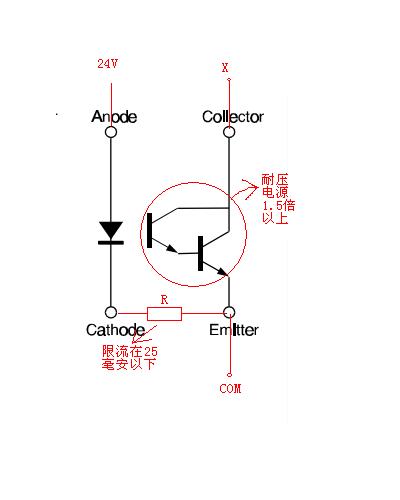

圖片：
如圖接法，這是一個常閉開關。
gali1120107
漫漫長路，吾將上下而求索。
級別: 家園常客
精華主題: 0
發帖數量: 495 個
工控威望: 974 點
下載積分: 1370 分
在線時間: 165(小時)
注冊時間: 2010-06-19
最后登錄: 2025-12-02
查看gali1120107的 主題 / 回貼
11樓  發表于: 2012-11-12 20:53
各位老師，對于右邊部分電路不太懂，如何接線可以改變常閉常開呢？
