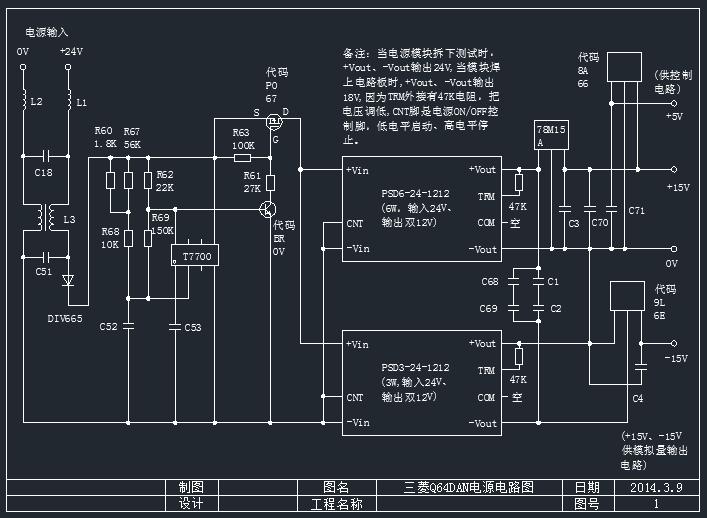

描述：Q64DAN實繪電源電路圖1
圖片：

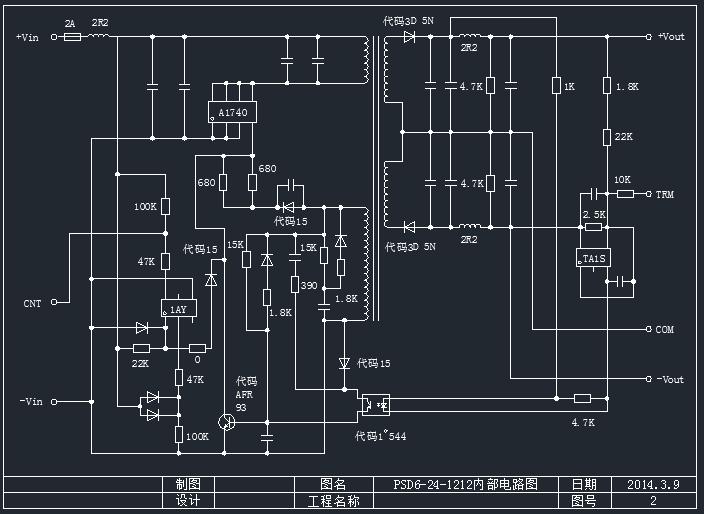

描述：Q64DAN實繪電源電路圖2
圖片：

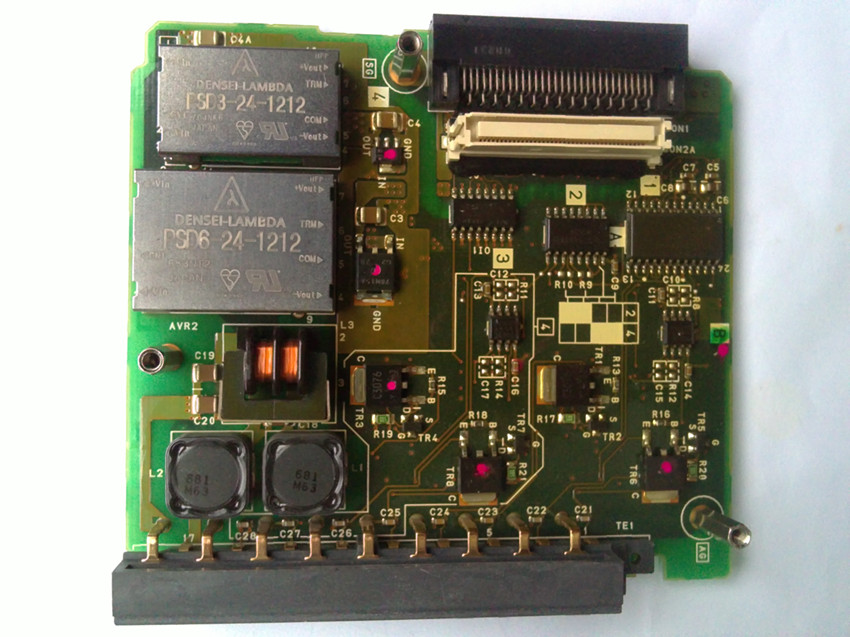

描述：Q64DAN實繪電源電路圖3
圖片：
故障現象，RUN燈運行燈亮，外部供電DC24時，聽到Q64DAN內部電源打喀聲異響，測試4路輸出電壓、電流異常。
檢測電源模塊24V供電只有6-7V左右、且電壓跳動，分析電路，DC24V經2個電源模塊轉換輸出+9V、-9V，具體型號是：PSD6-24-1212和PSD3-24-1212(24V輸入，+12V、-12V雙輸出，外部調壓“TRM” 引腳接473K電阻到+Vout，降壓到+9V、-9V輸出，不同點前者功率6W，后者3W)，先拆除PSD6-24-1212，通電聽不到打喀聲，測量電源模塊供電24V回復正常，再測量PSD6-24-1212的輸出電壓正向電阻，1.5K以上負載正常，判斷是PSD6-24-1212電源模塊故障。

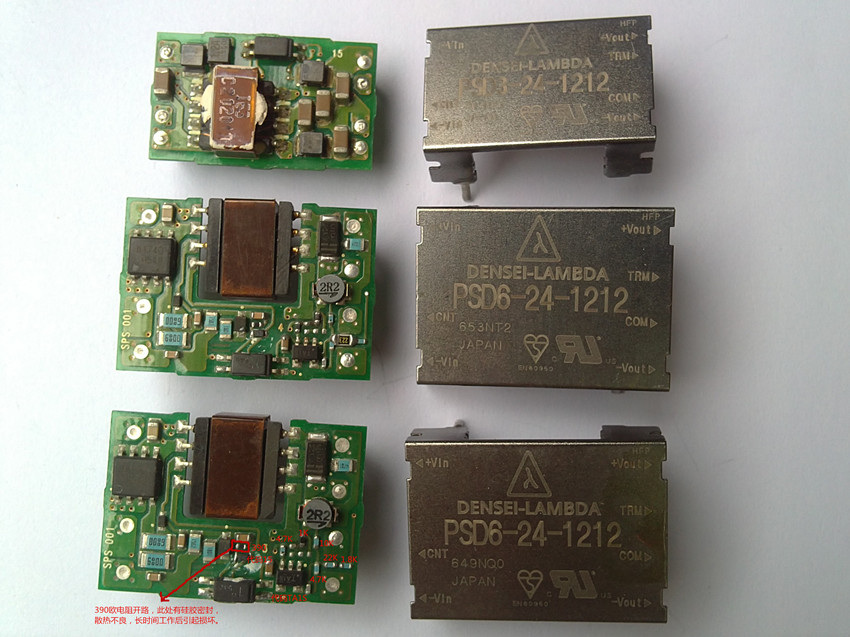

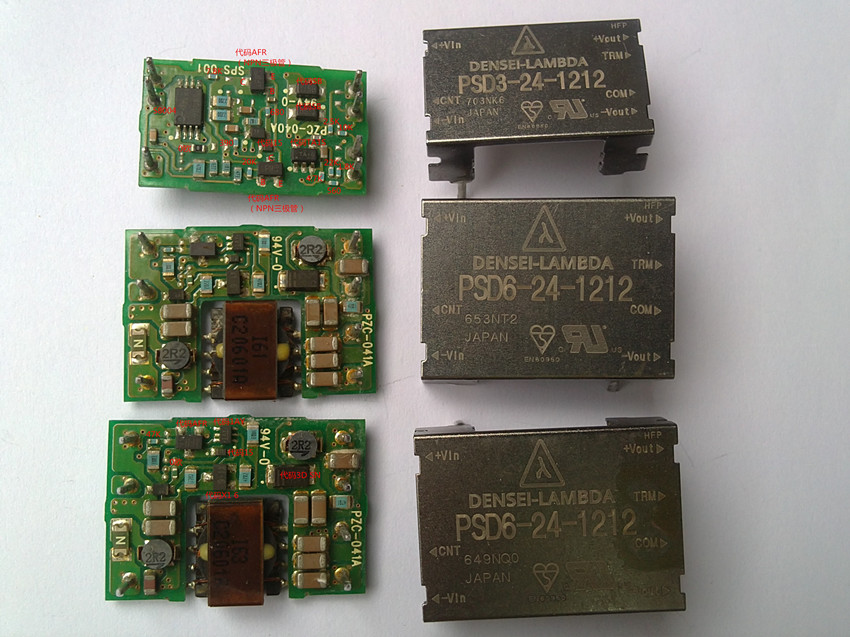

這個模塊價格比較貴，淘寶價100-130元/個，看來只能維修了，焊下PSD6-24-1212，單獨通電模塊，發現輸出電壓35V，電壓太高！馬上斷電，用手摸輸出+12V的整流二極管、電感、回路上的一個采樣電阻均有燙手，那個電阻，還有點發黑！拆下測量幾十K變化不定，確認已損壞（封裝是0402，這種封裝的電阻體積太小，都不標上阻值，），再測量電路上的所有電阻，另一個0402封裝的電阻阻值無窮大、損壞，這個電阻位于一處硅膠密封的地方（因散熱不良，長期工作后引起損壞），由于上述2個電阻都不清楚阻值，試把PSD3-24-1212也一并拆下，發現電路原理和PSD6-24-1212差不多，這2個電阻分別是560歐、390歐，后來在一次測量中，燒壞了的那個電阻竟然自動恢復了！測量1.000K，相當標準。試更換1K、390歐2個電阻，通電，測量輸出+12、-12V正常，原來燙手的那幾個元件也不熱，把模塊焊回電路板，通電測試，一切正常，故障排除。
另一個Q64DAN，故障現象基本相同，上述損壞2個電阻同樣都損壞，應該是Q64DAN電源模塊PSD6-24-1212的通病。
這個Q64DAN修好電源后，通電測試，模塊輸出4路電壓正常，輸出4路電流有3路正常，另一路輸出電流異常，超過200mA！先檢查輸出回路的三極管、場效應管、電阻都沒問題，驅動IC型號是OPA2277U，一個OPA2277U完成2路電流輸出，4路輸出共使用了2個這種集成塊，由于手上沒有這種集成塊，試把這2個集成塊對調，以判斷集成塊好壞，結果變成1通電電流正常，3通道電流異常，確認是集成塊損壞引起，購買新品OPA2277U，更換，故障排除。
