testfish

9554665@qq.com

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 218 個
工控威望: 2650 點
下載積分: 14987 分
在線時間: 607(小時)
注冊時間: 2014-09-10
最后登錄: 2026-01-22
查看testfish的主題 / 回貼

12樓發表于: 2016-10-09 23:24

只看該作者 | 小中大

圖騰柱不知道行嗎？驅動過mos管

testfish

9554665@qq.com

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 218 個
工控威望: 2650 點
下載積分: 14987 分
在線時間: 607(小時)
注冊時間: 2014-09-10
最后登錄: 2026-01-22
查看testfish的主題 / 回貼

13樓發表于: 2016-10-09 23:33

只看該作者 | 小中大

圖片：

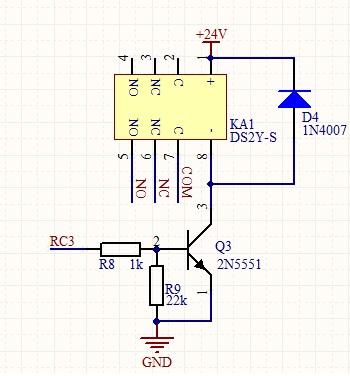

以前單片機用的驅動繼電器圖

zzj111000999

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 73 個
工控威望: 166 點
下載積分: 966 分
在線時間: 90(小時)
注冊時間: 2016-08-12
最后登錄: 2024-10-21
查看zzj111000999的主題 / 回貼

14樓發表于: 2016-10-10 10:07

只看該作者 | 小中大

我以前是用驅動IC，好像是UM2803.直接驅動繼電器，外圍線路簡單。

電氣工程師

武漢電氣工程師，請掃描二維碼加QQ：836284784

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 1235 點
下載積分: 957 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2025-06-15
查看電氣工程師的主題 / 回貼

15樓發表于: 2016-10-10 12:00

只看該作者 | 小中大

引用
引用第10樓小小蝸牛于2016-10-09 20:54發表的 :

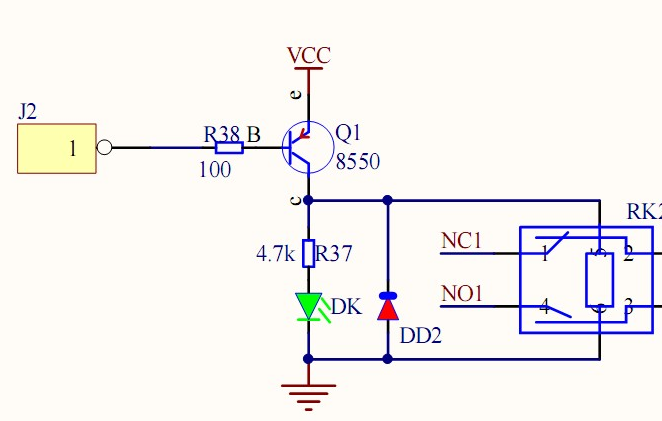

三極管型號用錯了NPN型的是8050。

是的謝謝提醒

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 967 個
工控威望: 6062 點
下載積分: 2224 分
在線時間: 989(小時)
注冊時間: 2015-02-28
最后登錄: 2025-12-30
查看jeffwang2011的主題 / 回貼

16樓發表于: 2016-10-10 13:08

只看該作者 | 小中大

本帖最近評分記錄：

下載積分:+1(電氣工程師) 熱心助人！

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 967 個
工控威望: 6062 點
下載積分: 2224 分
在線時間: 989(小時)
注冊時間: 2015-02-28
最后登錄: 2025-12-30
查看jeffwang2011的主題 / 回貼

17樓發表于: 2016-10-10 13:11

只看該作者 | 小中大

沒有光耦隔離。

本帖最近評分記錄：

下載積分:+1(電氣工程師) 真誠感謝！

電氣工程師

武漢電氣工程師，請掃描二維碼加QQ：836284784

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 1235 點
下載積分: 957 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2025-06-15
查看電氣工程師的主題 / 回貼

18樓發表于: 2016-10-10 15:56

只看該作者 | 小中大

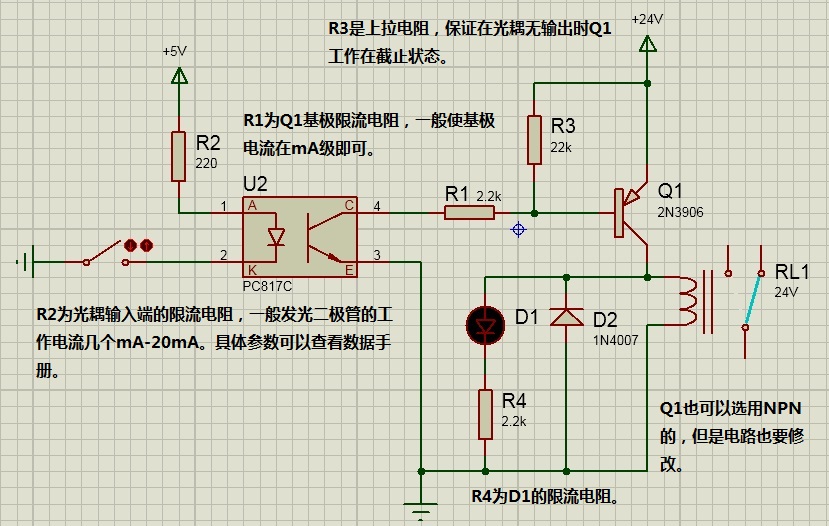

跟我說下原理吧電阻和三極管是怎么確定參數的？

再見理想

雖然時間很遙遠，但從未停止過。

級別: VIP會員

發送短信
加為好友

精華主題: 1 篇
發帖數量: 1484 個
工控威望: 1438 點
下載積分: 22806 分
在線時間: 816(小時)
注冊時間: 2007-12-26
最后登錄: 2024-05-05
查看再見理想的主題 / 回貼

19樓發表于: 2016-10-10 20:36

只看該作者 | 小中大

引用
引用第18樓電氣工程師于2016-10-10 15:56發表的 :
跟我說下原理吧電阻和三極管是怎么確定參數的？

根據負載（繼電器線圈）和三極管工作在開關特性來計算~~~~~~~

本帖最近評分記錄：

下載積分:+1(電氣工程師)

[img]Http://www.wsrsbx.cn/attachment/Mon_2311/18_25997_2865e2881f154e3.jpG[/img]

電氣工程師

武漢電氣工程師，請掃描二維碼加QQ：836284784

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 1235 點
下載積分: 957 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2025-06-15
查看電氣工程師的主題 / 回貼

20樓發表于: 2016-10-10 21:21

只看該作者 | 小中大

引用
引用第19樓再見理想于2016-10-10 20:36發表的 :

根據負載（繼電器線圈）和三極管工作在開關特性來計算~~~~~~~

詳細點

jeffwang2011

千里獨行客

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 967 個
工控威望: 6062 點
下載積分: 2224 分
在線時間: 989(小時)
注冊時間: 2015-02-28
最后登錄: 2025-12-30
查看jeffwang2011的主題 / 回貼

21樓發表于: 2016-10-11 08:29

只看該作者 | 小中大

引用
引用第18樓電氣工程師于2016-10-10 15:56發表的 :
跟我說下原理吧電阻和三極管是怎么確定參數的？

兄弟沒有時間說太多的，電子知識就是多看一些模擬和數字電路的書吧。

本帖最近評分記錄：

下載積分:+5(電氣工程師) 真誠感謝！

電氣工程師

武漢電氣工程師，請掃描二維碼加QQ：836284784

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 157 個
工控威望: 1235 點
下載積分: 957 分
在線時間: 235(小時)
注冊時間: 2013-07-28
最后登錄: 2025-06-15
查看電氣工程師的主題 / 回貼

22樓發表于: 2016-10-11 15:07

只看該作者 | 小中大

引用
引用第21樓jeffwang2011于2016-10-11 08:29發表的 :

兄弟沒有時間說太多的，電子知識就是多看一些模擬和數字電路的書吧。

[attachment=154101]
.......

真心感謝你，兄弟加我QQ呀。

chenbo0725

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 155 個
工控威望: 230 點
下載積分: 1010 分
在線時間: 242(小時)
注冊時間: 2015-07-29
最后登錄: 2025-12-18
查看chenbo0725的主題 / 回貼

23樓發表于: 2017-01-07 16:31

只看該作者 | 小中大

引用
引用第21樓jeffwang2011于2016-10-11 08:29發表的 :

兄弟沒有時間說太多的，電子知識就是多看一些模擬和數字電路的書吧。

[attachment=154101]
.......

這位仁兄能否提供單片機燒錄器軟件，謝謝!再就是好一點的單片機型號（板子家單片機型號），萬安！！！！！
