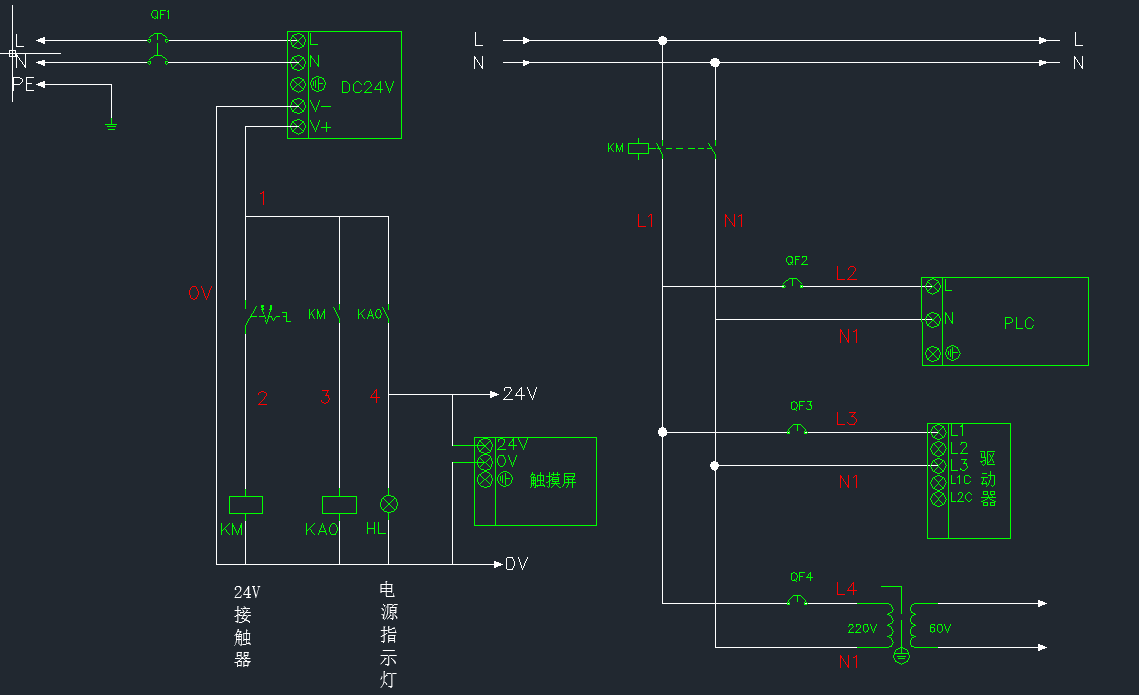

按下圖接線，24V接觸器線圈會燒壞，請教原因？1-3之間是接觸器的NO點。

加續(xù)流二極管唄。。。

想請教哪部分出問題了？？？

電路沒發(fā)現問題。可能通電瞬間有過流，或者24v接觸器太水？另外，24v要區(qū)分直流和交流的！你仔細看看你的接觸器是直流24嗎？

哦，這點沒考慮到，謝謝！接觸器是在運行5分鐘左右線圈才燒掉的。

交流24V接觸器接入直流24V時會出現此現象。

謝謝。應該就是這個問題了。

一般都是用直流的24V接觸器。來控制220VAC，確實要看清楚線圈的電壓類型。新手玩繼電器。不注意很容易被燒壞，線圈有24VDC、110VAC和220VAC，要看清楚線圈上標的電壓。否則很容易燒壞。還有溫控器，時間繼電器。還有一些90VDC,180VDC直流馬達。控制器要接跳線的。一不小心很容易出錯。搞工控的，要有特工一樣的觀察能力。

這電路有點搞。別笑，俺專業(yè)是電氣非工控。之所以這么說，是因為為何要用24V直流電來控制交流接觸器？還有KM接觸器的三副觸點竟然即控制直流24V電路還控制著220V~電路。這應該是不被允許吧？還有后面這個N端盡量別通過接觸器而應該直接通路連接。否則萬一觸點接觸不良，接觸器吸合后火線已經串進各分支電路，但因N端接觸不良沒有導通，表面看卻是沒有接通，設備帶電容易出現觸電問題。
KAO接觸器不清楚是啥。不過從此圖中看是沒必要存在的，因為和KM是同步動作的，還不如用KAO的觸點去控制220V~而用KM的觸點去控制哪個指示燈和觸屏的電源。

              按下圖接線，24V接觸器線圈會燒壞，請教原因？1-3之間是接觸器的NO點

   樓主：估計你的接觸器線圈是交流24V電壓，我去年處理過一起事件，哈工大的老師設計的，當時接觸器線圈是交流24V，給線圈通的是直流24V電壓,接觸器線圈燒壞,也是運行幾分鐘線圈才燒掉，打開看，線圈漆包線大面積燒黑。交流24V接觸器線圈直流電阻大約7歐姆，通的是直流24V電壓，線圈電流達到3個多安培。

如果ＫＡ０觸頭沒有控制其它地方，可取消ＫＡ０.用ＫＭ主觸頭給指示燈和屏供電就行了。

新手學習了
