樓主發表于: 2018-04-08 10:01

我們公司設備上壞了一個FESTO的SME-8-K-LED-24磁性開關，當時看這個開關的接法是棕線接0V,藍線接24V，黑線接三菱PLC端子。后來我們采購了同樣型號的磁性開關，按照這種接法，始終無法感應到氣缸上的磁環，指示燈不亮，后來把棕線接24V，藍線接0V，能感應到磁環了，也有信號了，但是這個信號卻是反過來了。按照它的說明書介紹，這是個雙極性磁性開關，藍線接0V，棕線接24V也是可以的，可為什么就是無法感應磁環？而且連續試用了4個都是這樣，因為這事嚴重耽誤生產被老板狠罵了一頓，到底是我們接錯了線還是買到了假貨？求有用過這種磁性開關的師傅解釋一下。

xyhy77077

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 47 點
下載積分: 660 分
在線時間: 1(小時)
注冊時間: 2018-04-02
最后登錄: 2018-05-02
查看xyhy77077的主題 / 回貼

1樓發表于: 2018-04-08 10:04

只看該作者 | 小中大

我上面說錯了，按照它的說明書介紹，這是個雙極性磁性開關，藍線接24V，棕線接0V也是可以的

cjm1234

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2168 個
工控威望: 17166 點
下載積分: 15767 分
在線時間: 3638(小時)
注冊時間: 2014-01-09
最后登錄: 2025-12-09
查看cjm1234的主題 / 回貼

2樓發表于: 2018-04-08 10:05

只看該作者 | 小中大

磁性開關沒有正負的，就2條線，

樓主留言：

這個開關是有棕藍黑三根線的，按照說明書介紹的是雙極性輸出，可是反過來接就是不亮，打電話給商家，商家說是換了芯片，就怕買到假貨了

性金哥

級別: 家園�？�

發送短信
加為好友

精華主題: 0
發帖數量: 85 個
工控威望: 652 點
下載積分: 2211 分
在線時間: 147(小時)
注冊時間: 2017-02-13
最后登錄: 2025-12-05
查看性金哥的主題 / 回貼

3樓發表于: 2018-04-08 10:40

只看該作者 | 小中大

有時候反過來接信號是有的就是指示燈不亮

樓主留言：

我用萬用表測量了，反過來接，把磁性開關放在氣缸磁環處電壓沒變化，可能真是買到假貨了

moyqfujian

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1459 個
工控威望: 15109 點
下載積分: 16468 分
在線時間: 1510(小時)
注冊時間: 2013-12-08
最后登錄: 2025-12-09
查看moyqfujian的主題 / 回貼

4樓發表于: 2018-04-08 10:52

只看該作者 | 小中大

磁性開關的原理，就是一個開關

樓主留言：

對的，說明書上畫的圖就是一個開關，但是反過來接就是不亮，黑線電壓也沒變化，可能真是買到假貨了，

zl128828

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 344 個
工控威望: 445 點
下載積分: 1185 分
在線時間: 203(小時)
注冊時間: 2018-02-01
最后登錄: 2025-01-12
查看zl128828的主題 / 回貼

5樓發表于: 2018-04-08 11:35

只看該作者 | 小中大

問下客服怎么樣

樓主留言：

商家模糊其詞，有找不到費斯托本部工程師的聯系方式

xyhy77077

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 47 點
下載積分: 660 分
在線時間: 1(小時)
注冊時間: 2018-04-02
最后登錄: 2018-05-02
查看xyhy77077的主題 / 回貼

6樓發表于: 2018-04-08 13:27

只看該作者 | 小中大

圖片：

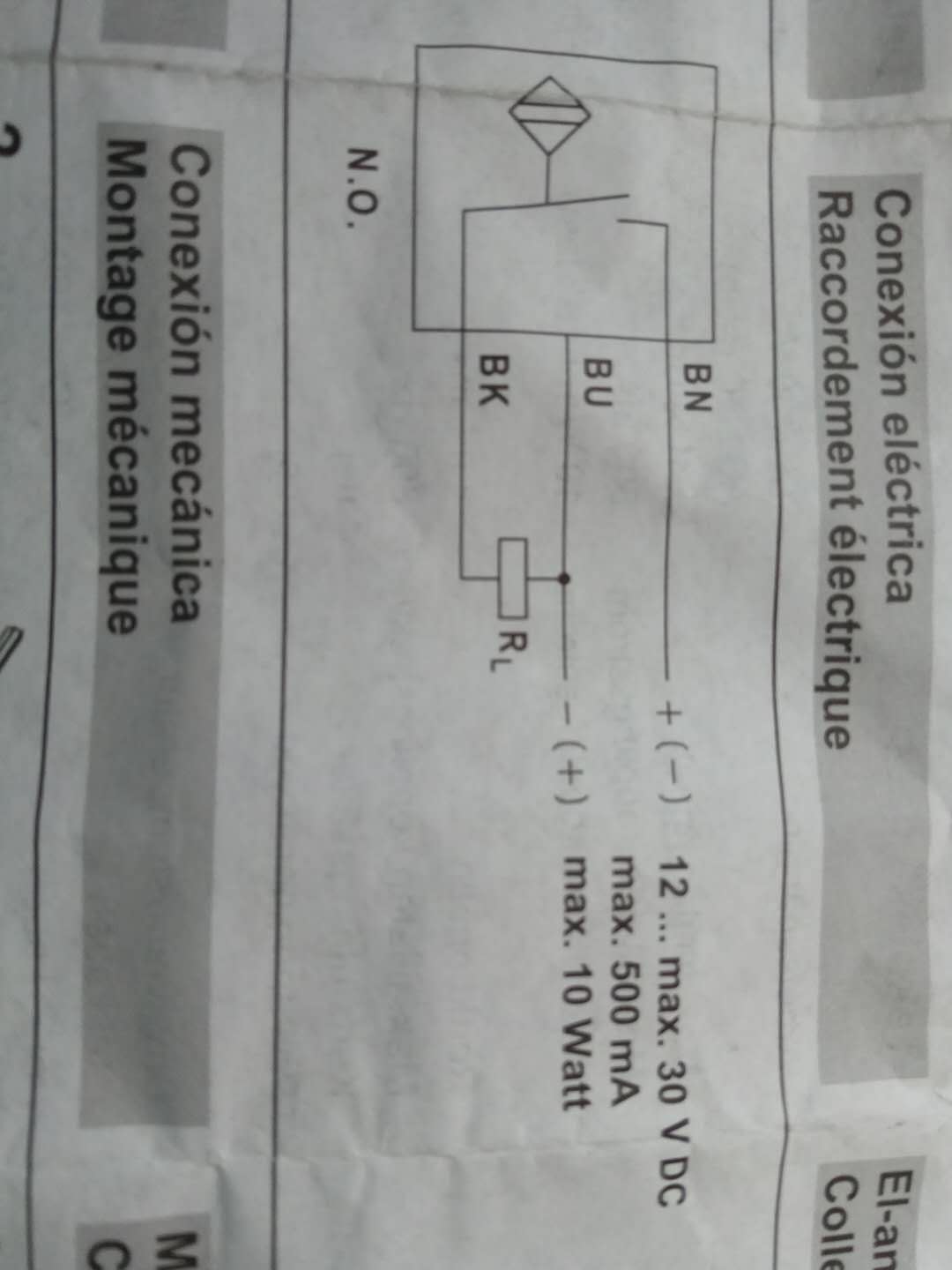

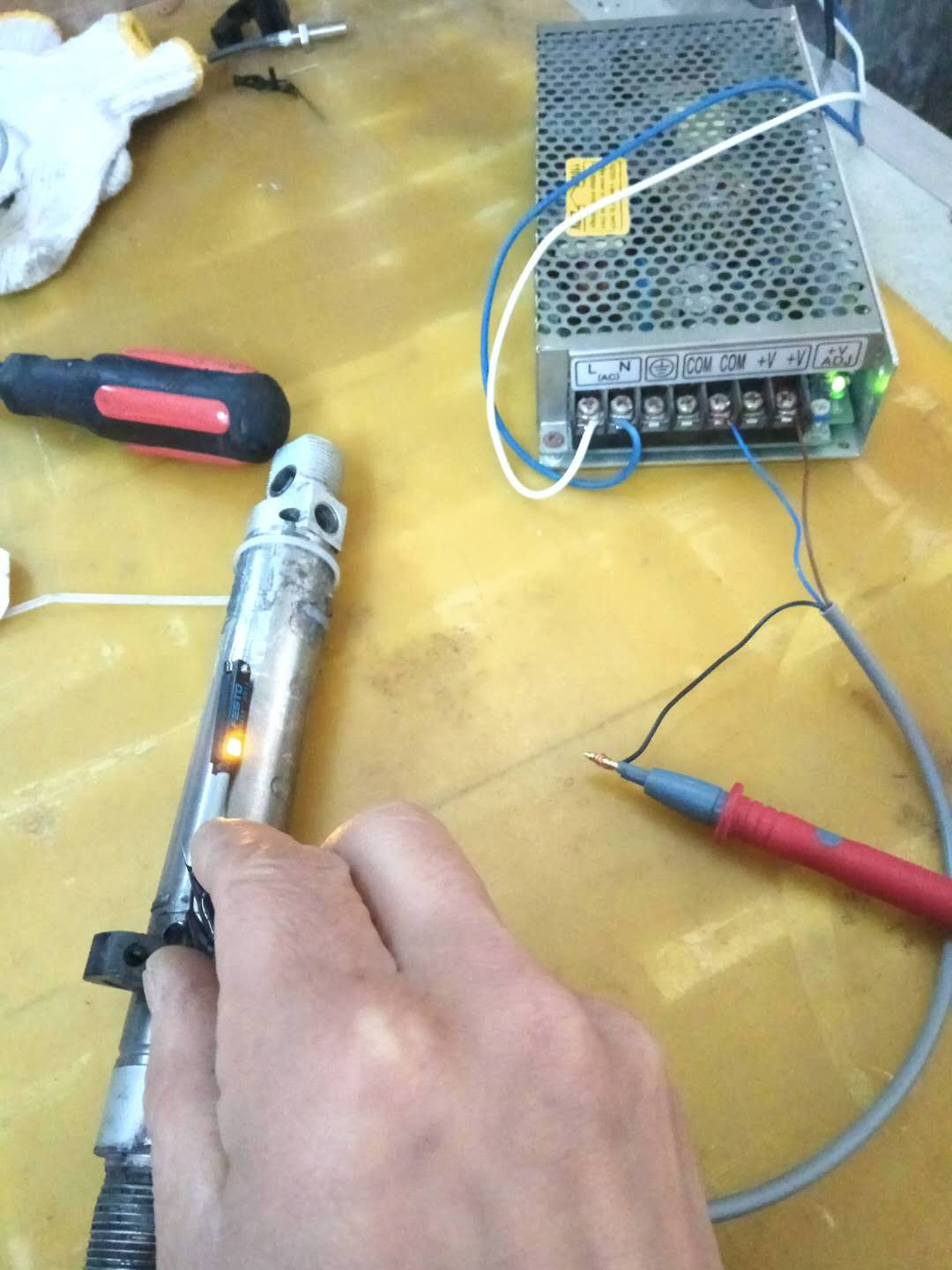

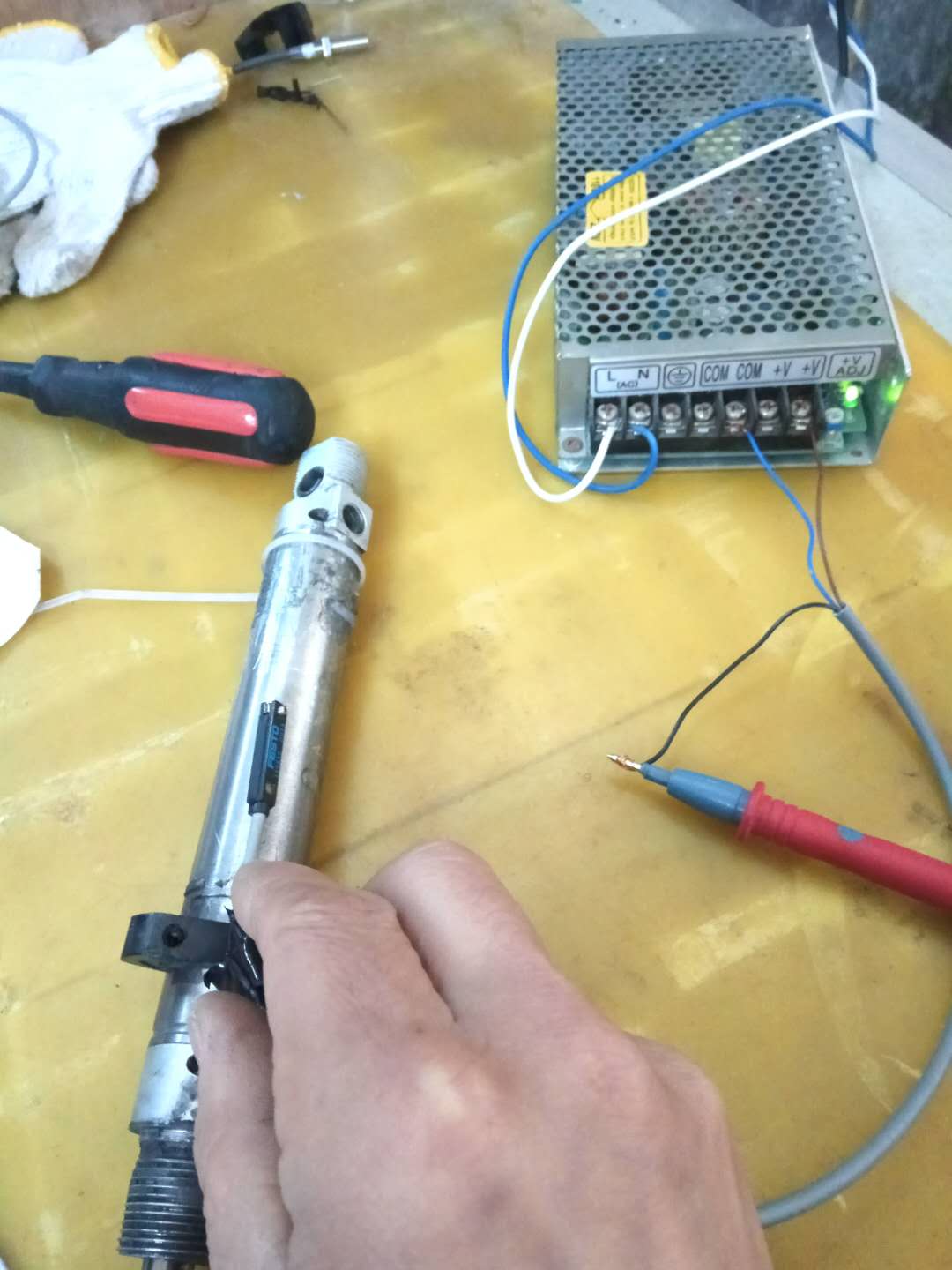

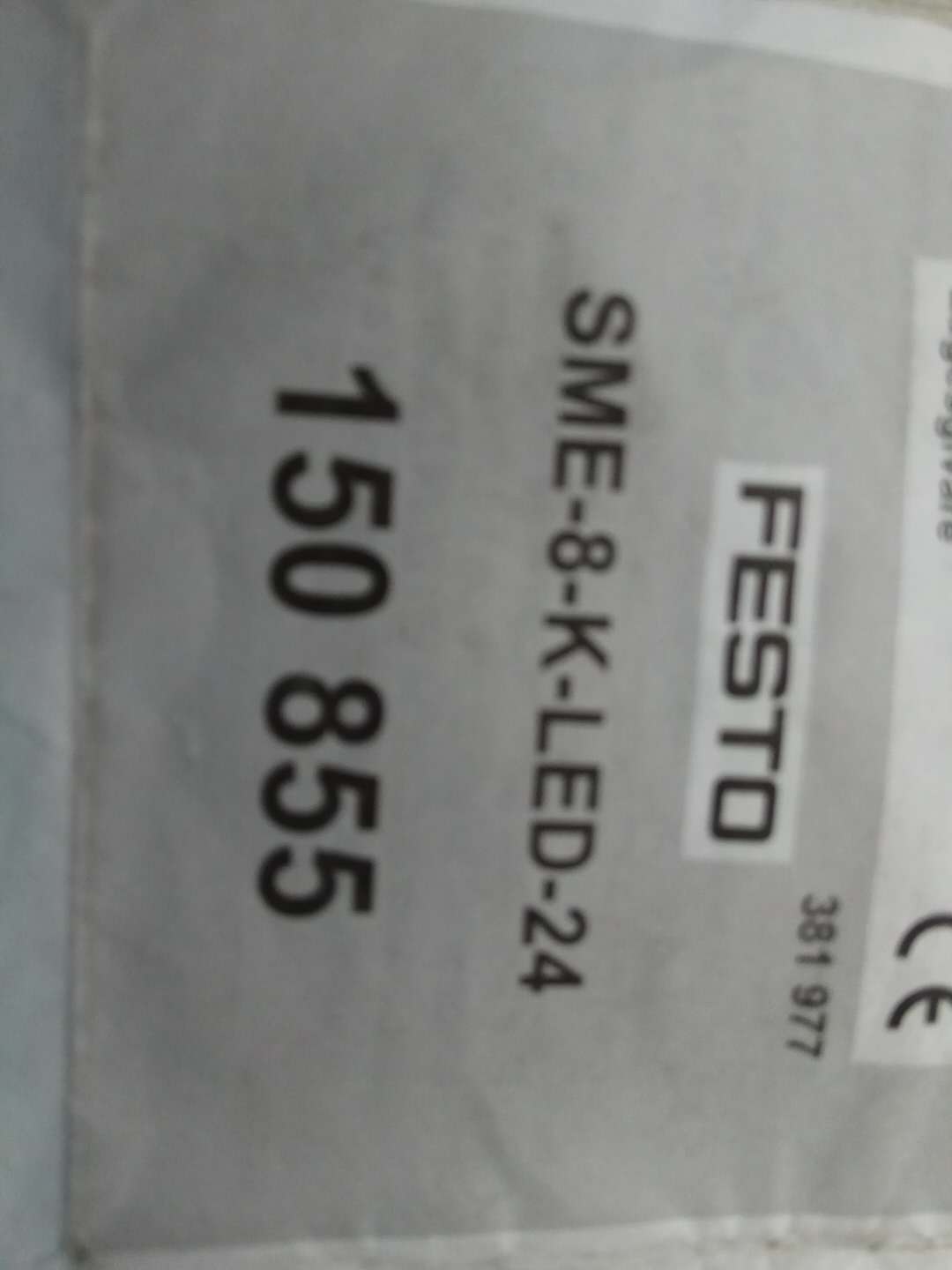

這是這個開關的接線圖和型號，還有測試照片，各位幫忙看看，是不是我們公司買到山寨假貨了

shixinhua

我可以不贏，但我不可以再輸

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 316 個
工控威望: 3068 點
下載積分: 850 分
在線時間: 486(小時)
注冊時間: 2017-03-24
最后登錄: 2025-08-19
查看shixinhua的主題 / 回貼

7樓發表于: 2018-04-08 15:21

只看該作者 | 小中大

圖片：

如果我沒有看錯，你這兩張圖是同一種接法吧
樓主想表達的是什么

樓主留言：

你沒看主題么？我問的是為什么反過來接就不行，如果你遇到過此種情況或者使用過這種磁性開關，你只需要告訴我這種接近開關能不能反接就可以了，你管我放什么照片干什么呢？我只想知道這個磁性開關到底是我接錯了線還是我買到了假貨，就這么簡單。

[ 此帖被士心華在2018-04-08 15:28重新編輯 ]

xyhy77077

級別: 實習會員

發送短信
加為好友

精華主題: 0
發帖數量: 4 個
工控威望: 47 點
下載積分: 660 分
在線時間: 1(小時)
注冊時間: 2018-04-02
最后登錄: 2018-05-02
查看xyhy77077的主題 / 回貼

8樓發表于: 2018-04-08 17:00

只看該作者 | 小中大

誰有FESTO的技術支持方面的工程師的聯系方式可以告知一下，這個問題不搞清楚交不了差的，先謝過了！

libin520

雖然沒什么突破和進步，卻還是每天在堅持著。

級別: 工控俠客

發送短信
加為好友

精華主題: 1 篇
發帖數量: 2397 個
工控威望: 2882 點
下載積分: 4648 分
在線時間: 1214(小時)
注冊時間: 2008-10-24
最后登錄: 2025-11-29
查看libin520的主題 / 回貼

9樓發表于: 2018-04-08 17:02

只看該作者 | 小中大

這個玩意是不是具有NPN和Pnp兩種功能？接的時候需要變通一下。假如你當它是npn來用。那么PLC這邊就按npn來接。如果當它是Pnp來用。那么PLC就按Pnp來接。不能混淆了。這個和定位模塊正邏輯、負邏輯。伺服控制器接收脈沖類型正邏輯、負邏輯相似。要兩邊對得上。我猜的。

需要高品質音樂資源+QQ群：723680148，音質好的音樂讓愛車如音樂海洋。享受美妙音樂帶來的超快感。音樂文件資源來聊即送。

shixinhua

我可以不贏，但我不可以再輸

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 316 個
工控威望: 3068 點
下載積分: 850 分
在線時間: 486(小時)
注冊時間: 2017-03-24
最后登錄: 2025-08-19
查看shixinhua的主題 / 回貼

10樓發表于: 2018-04-09 10:22

只看該作者 | 小中大

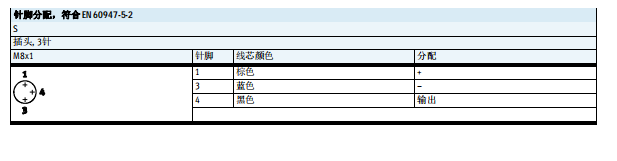

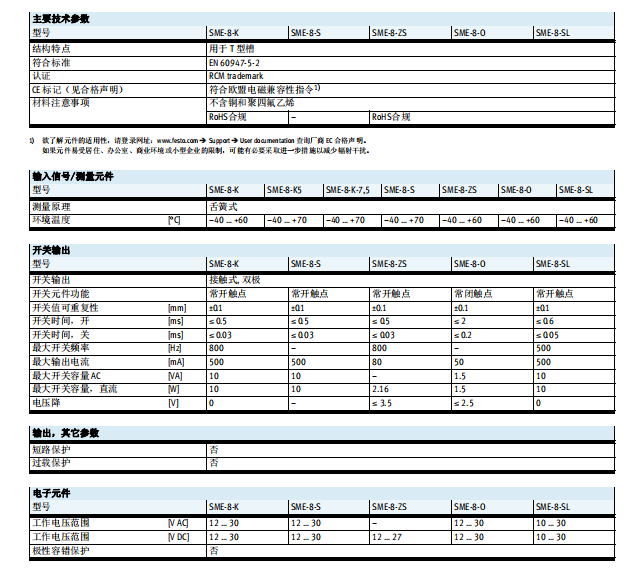

圖片：

試驗圖片發不全，你覺得自己有理嗎？

雙極性的開關我這不常用，但是雙極性應該所的是雙極性信號而不是接線方式可變，因為說明書上并沒有明確說明是NPN還是PNP，但接線方式只能是紅正藍負黑信號，在感應上的情況下用萬用表分別測量黑線跟0V、24V，看看有無信號
還有這種開關是常開的，就是無感應時無信號，有感應時有信號

[ 此帖被士心華在2018-04-09 10:54重新編輯 ]

附件：

SMX8_CN.zip (1337 K) 下載次數:8

hezongfan

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 154 個
工控威望: 312 點
下載積分: 4937 分
在線時間: 64(小時)
注冊時間: 2013-09-19
最后登錄: 2019-05-06
查看hezongfan的主題 / 回貼

11樓發表于: 2018-04-09 10:42

只看該作者 | 小中大

同意樓上的觀點，看看黑線輸出的是0V或者24v
