我們在實際使用PLC中，對漏型和源型PLC如何區分，如果我們漏型的PLC跟我們光電開關PNP型如何才能共用，

現在很多PLC的輸入點 漏型  源型都支持了
以三菱FX3為例

輸入NPN和PNP都支持，輸出才講源型和漏型

看手冊，并不是所有PLC都支持NPN和PNP，輸出也不是都支持+-。光電開關除非中繼轉接不然還是要跟輸入點配合使用。

現在新型號的PLC輸入多數都都支持PNP，NPN，
工程上習慣，日系用NPN的傳感器，歐系用PNP的傳感器，
只是習慣，沒有規定一定要這么用。

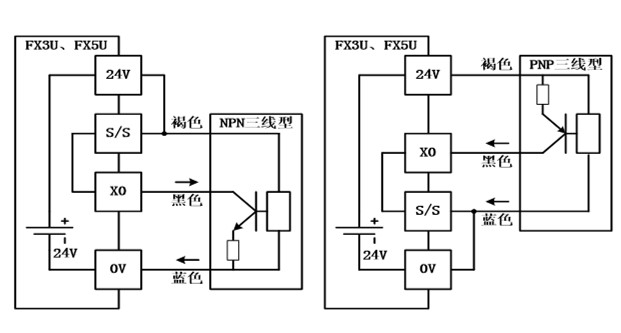

箭頭表示電流方向

引用

引用第1樓ymmfa于2022-09-08 10:39發表的  :
現在很多PLC的輸入點 漏型  源型都支持了
以三菱FX3為例

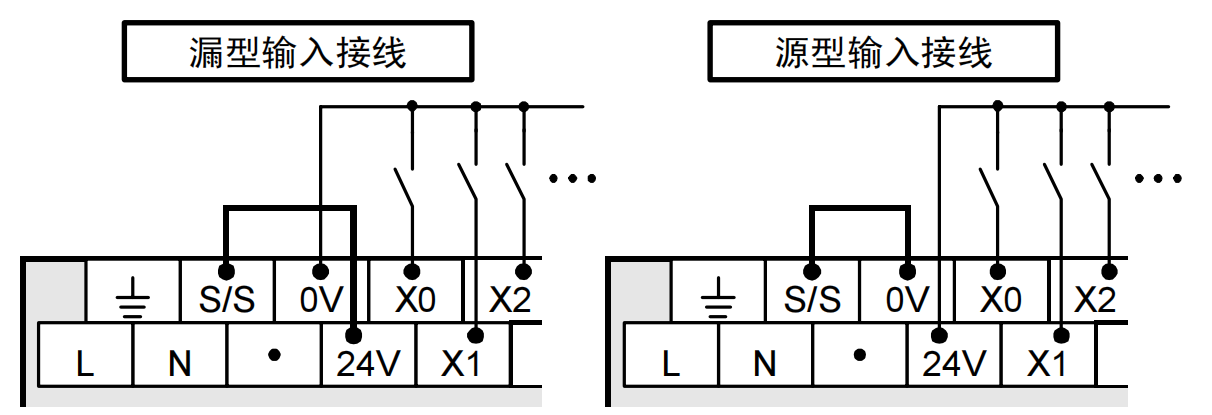

[attachment=271875]

西門子把上圖剛好叫反了（理由：參考點不一樣），暈頭轉向

輸入的用法，要么源要么漏。你源和漏同時接輸入。怎么接呢。想請教一下你。

繼電器轉，想怎么玩都可以

這個簡單，輸入如果是24v通過開關接入到x0那么就是源型，也就是NPN型，其實不用考慮那么多，你只要記住，輸入的公共端接負極，就是源型NPN，如果接正極就是漏型PNP,輸出是一樣的

不用死記什么源型漏型,按照正常邏輯高電位在上,低電位在下,PLC輸入和其他的什么驅動都是負載,傳感器也好,觸點也好都是開關,看回路上這個開關和負載的位置就行了,高邊開關開關在上接電源,下面是負載接低電位,低電位開關在下接低電位,負載在上接高電位

低邊開關就是漏型,高邊開關是源型~
而且這個都是在設計階段就定義好的,后面遇到實物需要混用的時候100%加繼電器中轉的~

引用

引用第7樓libin520于2022-09-08 22:29發表的  :
輸入的用法，要么源要么漏。你源和漏同時接輸入。怎么接呢。想請教一下你。

漏型輸入是針對NPN，源型輸入是針對PNP。PLC的輸入端都是共用一個公共端子，因此做不到同時接入NPN型和PNP型傳感器。除非額外增加開關轉換元件，把NPN轉換成PNP，或者把PNP轉換成NPN。
