我在使用某個運動控制卡的高速輸出口，輸出一個脈沖信號，接收端是相機和光源控制器。

輸出口只有一個，我把這個脈沖輸出口同時給到相機和光源控制器的觸發端口，此時只有相機接收到這個脈沖信號，光源控制器無反應。

但是我把輸出口單獨接給光源控制器是可以正常工作的。

現象就是脈沖輸出口單獨接一個負載沒問題，接兩個以上就不行。

如果要輸出這個脈沖信號同時給到兩個（或兩個以上）負載，需要如何改善線路？請各位支個招。。。

不積跬步無以行千里

kps000

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 117 個
工控威望: 637 點
下載積分: 8150 分
在線時間: 200(小時)
注冊時間: 2018-12-04
最后登錄: 2026-03-05
查看kps000的主題 / 回貼

1樓發表于: 2024-07-11 09:06

只看該作者 | 小中大

TB看看應該有板子的，放大器或者一路并兩路輸出

愛在日落之后

所有的偉大，源于一個勇敢的開始

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 667 個
工控威望: 707 點
下載積分: 3637 分
在線時間: 141(小時)
注冊時間: 2022-07-25
最后登錄: 2026-03-06
查看愛在日落之后的主題 / 回貼

2樓發表于: 2024-07-11 10:43

只看該作者 | 小中大

光源常亮好了，用雞兒脈沖。

固執的魚

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 26 個
工控威望: 91 點
下載積分: 1589 分
在線時間: 75(小時)
注冊時間: 2023-03-21
最后登錄: 2025-03-08
查看固執的魚的主題 / 回貼

3樓發表于: 2024-07-11 13:08

只看該作者 | 小中大

用繼電器轉下

努力摸魚~

gxtmdb82164

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 900 個
工控威望: 1279 點
下載積分: 908 分
在線時間: 723(小時)
注冊時間: 2019-09-22
最后登錄: 2026-03-06
查看gxtmdb82164的主題 / 回貼

4樓發表于: 2024-07-11 16:50

只看該作者 | 小中大

高速脈沖尤其是運動控制卡這類產品的輸出端口帶載能力是很差的，負載阻抗低了以后輸出波形就不標準了，至于接收方響應不響應那就要看接收方的輸入端口怎么設計的，參考哪個地，觸發電平什么規格。

解決起來很簡單的

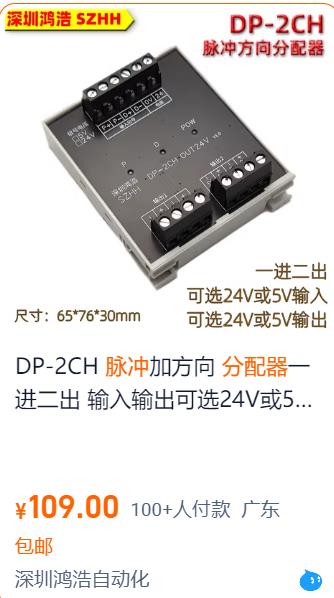

常規解法：淘寶有專門的高速脈沖信號分配模塊，或者用普通的脈沖隔離模塊帶兩路也沒問題的，兩個光耦總能帶的動吧。
邪路：如果接收方的端口的高低兩側都引出了端子的話，可以把兩個負載串起來用~

本帖最近評分記錄：

下載積分:+5(rafael) 真誠感謝！
