主流PLC串口自由協議通信標準化

一、PLC串口自由協議通信概述：
串口自由協議通信是一種靈活的串行通信方式。在該模式下，開發者無需遵循特定標準協議，可根據實際需求自由定義數據格式與交互規則。通常需明確數據幀結構，例如設置起始字節、數據長度、校驗位等字段，通過自定義包頭、包尾標識數據幀邊界，利用校驗算法確保數據傳輸準確性。通信時，發送端按自定義協議打包數據并發送，接收端解析數據幀，判斷校驗是否正確后處理有效數據。這種模式靈活性強，適用于嵌入式設備調試、傳感器數據采集等場景，可根據技術需求靈活調整協議細節，但需開發者自行處理數據解析與錯誤處理邏輯。
二、PLC實現串口自由協議通信：

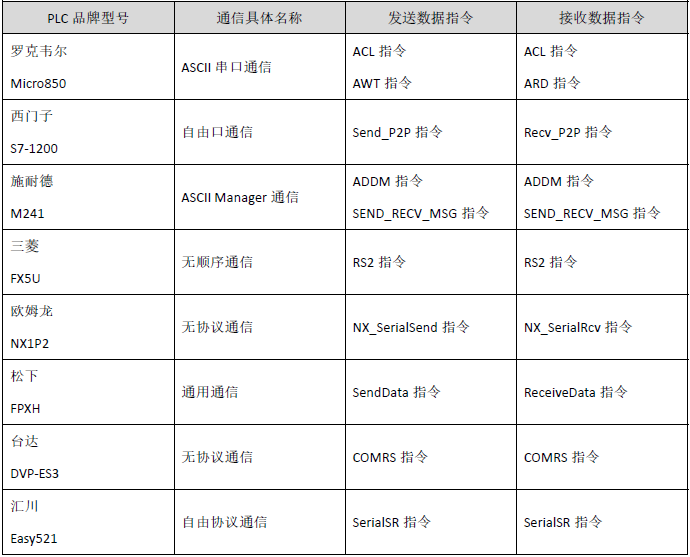

不同品牌PLC實現串口自由協議通信的名稱、發送數據使用指令和接收數據使用指令均有所不同，詳情如下表所示。

由此可見，不同品牌PLC實現串口自由協議通信，使用指令不同，編程不同。為此有必要進行PLC串口自由協議通信標準化編程，將不同品牌PLC的串口自由協議通信封裝成具有相同輸入參數和輸出參數的功能塊、指令庫或用戶庫，以便大家方便、快捷、迅速的使用PLC串口自由協議通信。
三、PLC串口自由協議通信標準化：

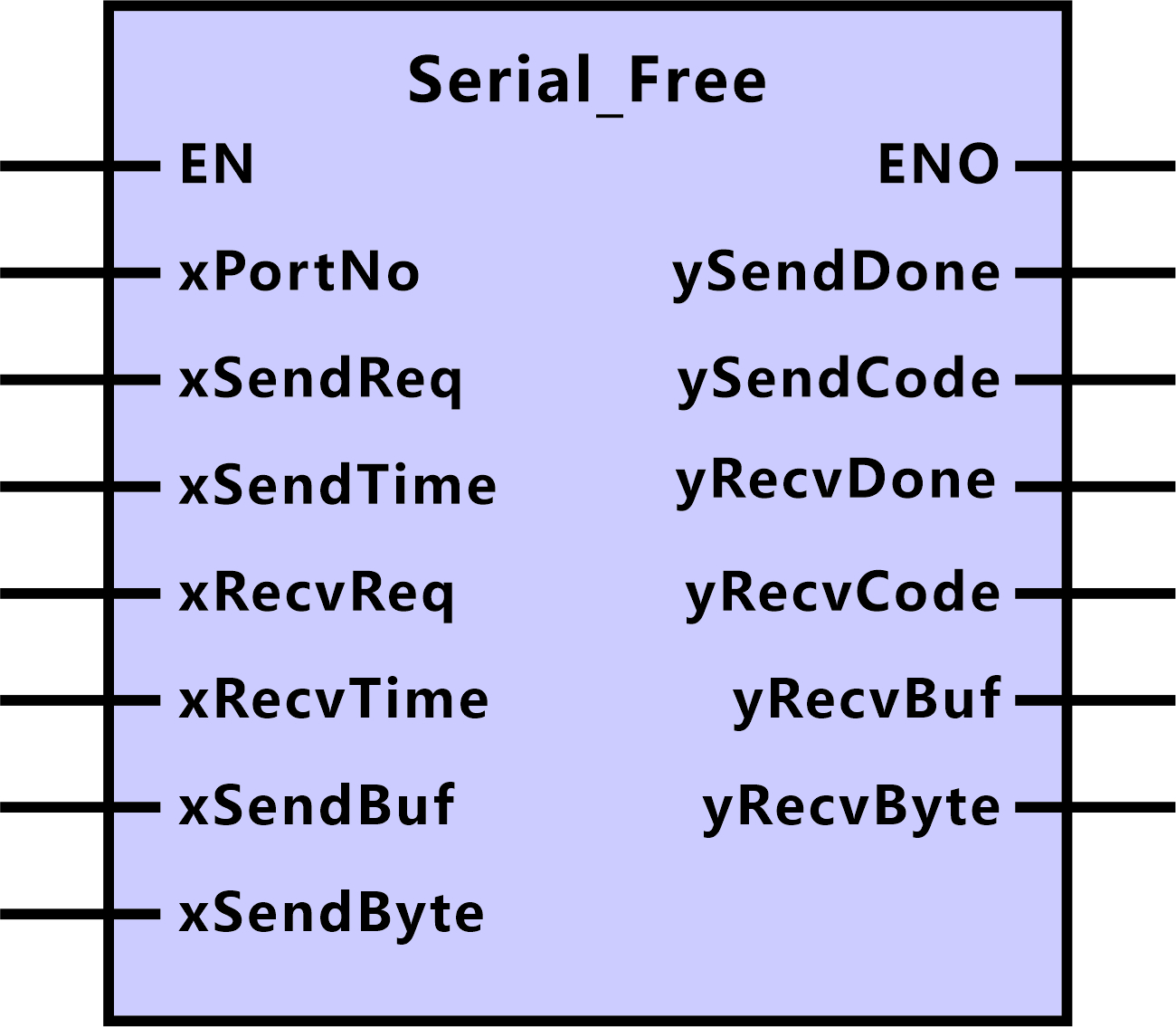

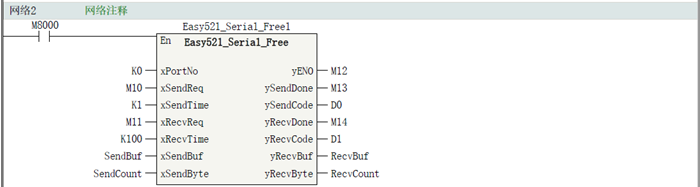

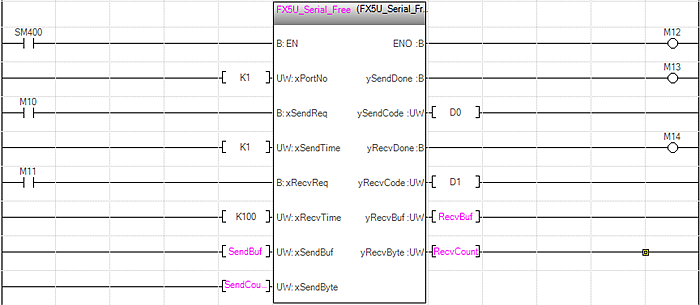

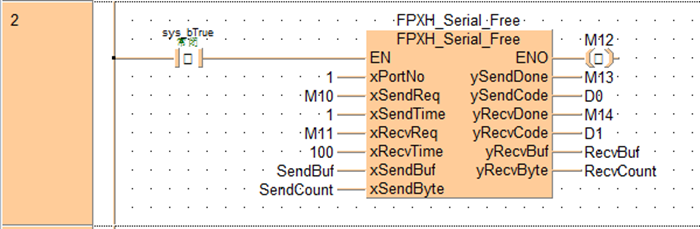

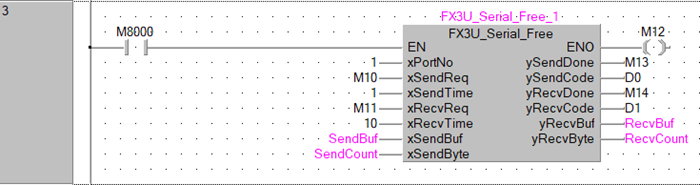

根據串口自由協議通信發送和接收數據實際情況，我們這里約定封裝完成的各品牌PLC串口自由協議通信功能塊、指令庫或用戶庫如下圖所示。

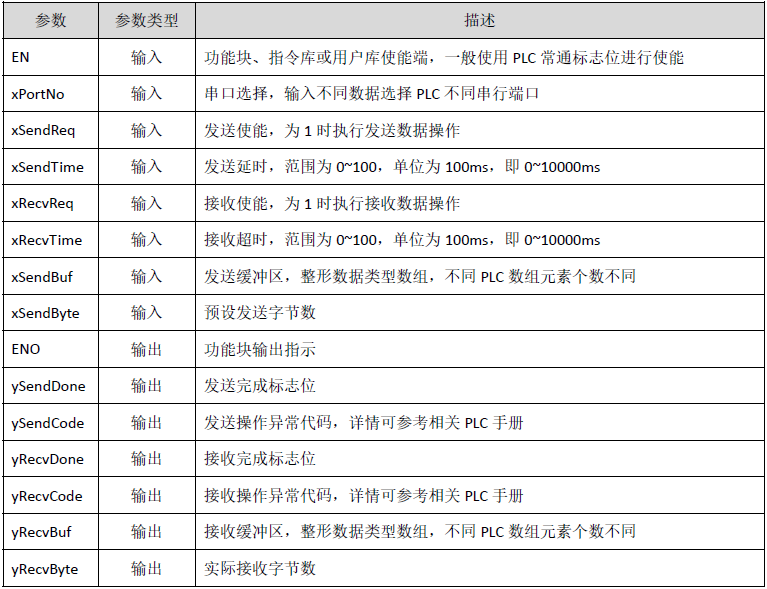

功能塊、指令庫或用戶庫參數含義如下表所示。

四、主流PLC串口自由協議通信功能塊視頻教程：

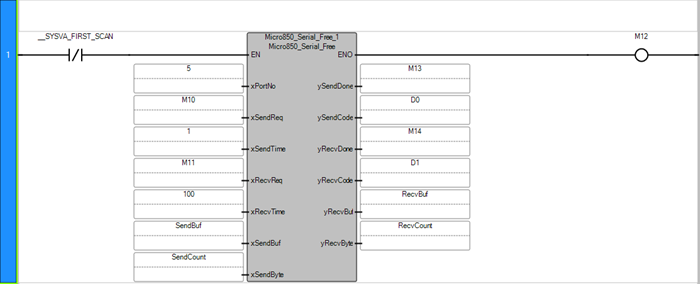

PLC通信標準化：羅克韋爾Micro850串口自由協議通信
https://www.bilibili.com/video/BV1qhg6zSEPf/

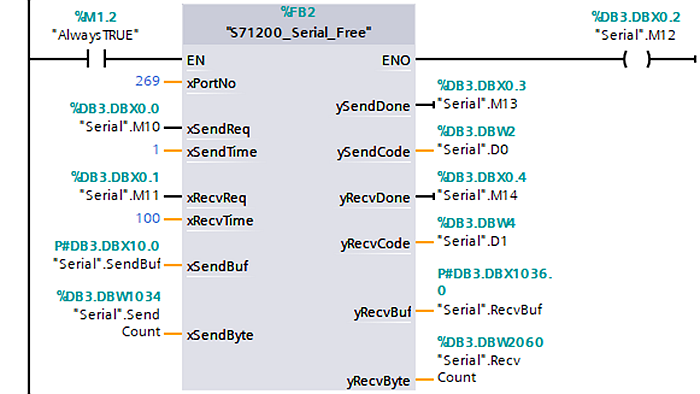

PLC通信標準化：西門子S7-1200串口自由協議通信
https://www.bilibili.com/video/BV1Na33znExt/

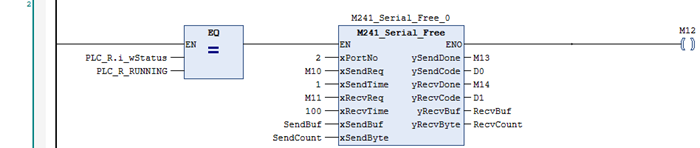

PLC通信標準化：施耐德M241串口自由協議通信
https://www.bilibili.com/video/BV1HU3BzWEPH/

PLC通信標準化：三菱FX5U串口自由協議通信
https://www.bilibili.com/video/BV1gQGwzzEQx/

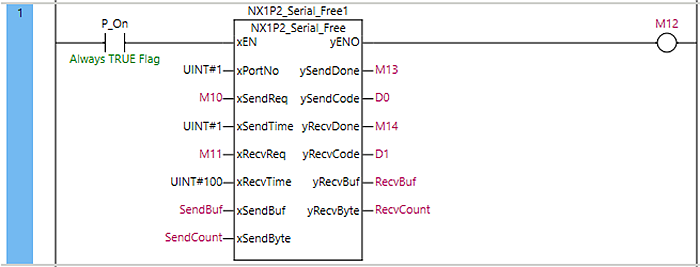

PLC通信標準化：歐姆龍NX1P2串口自由協議通信
https://www.bilibili.com/video/BV1PwMQzpEJG/

PLC通信標準化：松下FPXH串口自由協議通信
https://www.bilibili.com/video/BV1q5MQzVEqz/

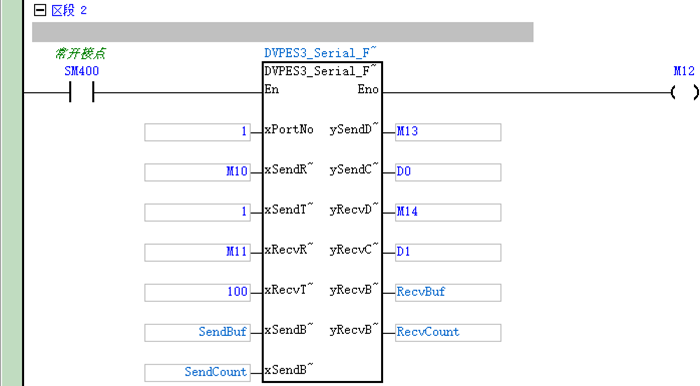

PLC通信標準化：臺達DVP-ES3串口自由協議通信
https://www.bilibili.com/video/BV1b9uPzNEik/

PLC通信標準化：匯川Easy521串口自由協議通信
https://www.bilibili.com/video/BV1gLgAzKEd6/

PLC通信標準化：三菱FX3U串口自由協議通信
https://www.bilibili.com/video/BV18VgHzJEKE/
