36樓發表于: 2012-05-01 22:06

只看該作者 | 小中大

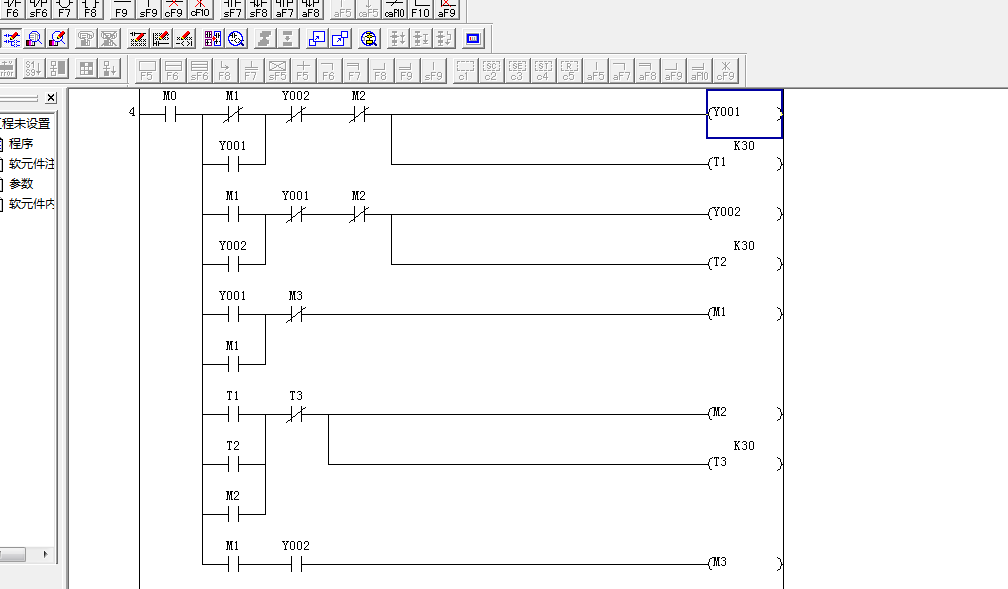

圖片：

再傳一個

yangtao02060

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 81 個
工控威望: 253 點
下載積分: 21069 分
在線時間: 106(小時)
注冊時間: 2012-04-27
最后登錄: 2017-10-22
查看yangtao02060的主題 / 回貼

37樓發表于: 2012-05-01 22:21

只看該作者 | 小中大

我用兩個做過，電路還是有點難度的

lu831226

代理施耐德西門子等品牌的元件!

級別: 家園常客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 310 個
工控威望: 542 點
下載積分: 2683 分
在線時間: 54(小時)
注冊時間: 2011-04-03
最后登錄: 2025-09-22
查看lu831226的主題 / 回貼

38樓發表于: 2012-05-01 22:25

只看該作者 | 小中大

引用
引用第32樓shi2999于2012-05-01 10:26發表的 :
這不是我畫的，它是supermax畫的圖簡單可行，能很容易轉成繼電器電路。
Y3和Y4是正反轉。

我感覺這個圖有點問題�。≌�(qǐng)?jiān)僮屑?xì)驗證下！

QQ32135553

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3190 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2025-11-07
查看shi2999的主題 / 回貼

39樓發表于: 2012-05-01 22:42

只看該作者 | 小中大

引用
引用第38樓lu831226于2012-05-01 22:25發表的 :

我感覺這個圖有點問題！！請?jiān)僮屑?xì)驗證下！

放心！這圖可靠性極高。你懷疑只因你對繼電器控制的單按鈕啟停電路的不了解而爾，這電路非常巧妙地應用了單按鈕啟停電路。

550374389

�。�！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 682 個
工控威望: 1161 點
下載積分: 5425 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2026-01-26
查看550374389的主題 / 回貼

40樓發表于: 2012-05-01 23:26

只看該作者 | 小中大

引用
引用第32樓shi2999于2012-05-01 10:26發表的 :
這不是我畫的，它是supermax畫的圖簡單可行，能很容易轉成繼電器電路。
Y3和Y4是正反轉。

說說我的看法：Y4的起動條件是Y5的常開，而Y5的停止條件是Y4的常閉，用PLC實現的話，沒問題，但如果改用繼電器控制的話，由于一般繼電器觸點動作都是常閉點先斷開的，所以不知Y4線圈得電后會不會沒有來得及自鎖就失去了得電的條件（Y5常開點)而無法自鎖呢？？所以我也覺得有點懸，但我也沒實際接過這電路

shi2999

不管學什么，興趣是最好的老師，能賺錢是最強勁的動力

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 2497 個
工控威望: 7394 點
下載積分: 3190 分
在線時間: 606(小時)
注冊時間: 2010-12-26
最后登錄: 2025-11-07
查看shi2999的主題 / 回貼

41樓發表于: 2012-05-02 12:49

只看該作者 | 小中大

引用
引用第40樓550374389于2012-05-01 23:26發表的 :

說說我的看法：Y4的起動條件是Y5的常開，而Y5的停止條件是Y4的常閉，用PLC實現的話，沒問題，但如果改用繼電器控制的話，由于一般繼電器觸點動作都是常閉點先斷開的，所以不知Y4線圈得電后會不會沒有來得及自鎖就失去了得電的條件（Y5常開點)而無法自鎖呢？？所以我也覺得有點懸，但我也沒實際接過這電路

這個觀點不錯，在繼電器電路中由于Y1第二次吸合時Y5是的處于吸合壯態所以Y4會優先得電，但會同時先斷開Y5的電，但不要忘了Y5的繼電器本來是吸著的，要磁飽和壯態轉換到失磁壯態要一定的時間，在這期間Y5的常開觸點還是保持吸合為Y4不間斷供電，Y4就是利用這個時間空隙達到自鎖壯態，這種轉換電路在外國設備廣泛應用幾十年。

[ 此帖被shi2999在2012-05-04 07:49重新編輯 ]

本帖最近評分記錄：

下載積分:+5(550374389) 優秀文章

550374389

�。�！

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 682 個
工控威望: 1161 點
下載積分: 5425 分
在線時間: 2360(小時)
注冊時間: 2010-11-28
最后登錄: 2026-01-26
查看550374389的主題 / 回貼

42樓發表于: 2012-05-02 13:08

只看該作者 | 小中大

謝謝樓上大哥的解答，小弟又長見識了

小小一電工

每天一點點 加油你可以的！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 625 個
工控威望: 2532 點
下載積分: 1891 分
在線時間: 747(小時)
注冊時間: 2012-02-27
最后登錄: 2026-01-29
查看小小一電工的主題 / 回貼

43樓發表于: 2012-05-02 13:09

只看該作者 | 小中大

32樓正解。。。。多么完美的程序呀

每天一點點

scl

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 96 點
下載積分: 752 分
在線時間: 8(小時)
注冊時間: 2012-04-06
最后登錄: 2012-08-01
查看scl的主題 / 回貼

44樓發表于: 2012-05-02 13:53

只看該作者 | 小中大

Doc1.doc (33 K) 下载次数:18

supermax

級別: 工控俠客

發送短信
加為好友

精華主題: 0
發帖數量: 575 個
工控威望: 2540 點
下載積分: 3830 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的主題 / 回貼

45樓發表于: 2012-05-02 14:40

只看該作者 | 小中大

41樓解釋得很精彩
