小小少
級別: 略有小成
精華主題: 0
發帖數量: 161 個
工控威望: 319 點
下載積分: 18175 分
在線時間: 739(小時)
注冊時間: 2012-01-15
最后登錄: 2016-01-01
查看小小少的 主題 / 回貼
24樓  發表于: 2012-08-23 22:31
引用
引用樓主老大很悲傷于2012-08-22 14:33發表的 星三角啟動 :
[attachment=90719]圖中的星三角啟動，KM1  ,   KM2  ,    KM3  ,我知道其中兩個是星形與三角形啟動的相互轉換用的繼電器，但多出來的那個繼電器是做什么用的，還有，圖中三個繼電器各是起什么作用，我實在是分不清楚~~~請大俠指導~~~

KM是繼電器，那KH叫什么呢？
ccyang0124
你牛，我就向你學習了。
級別: 家園常客
精華主題: 0
發帖數量: 374 個
工控威望: 500 點
下載積分: 4586 分
在線時間: 123(小時)
注冊時間: 2012-03-28
最后登錄: 2025-07-18
查看ccyang0124的 主題 / 回貼
25樓  發表于: 2012-08-23 22:44
KM1運行（啟動）電源，KM2為星形接法，KM3為三角形接法。好好學習慢慢積累吧！！在干活的同時要多想，加油
小小少
級別: 略有小成
精華主題: 0
發帖數量: 161 個
工控威望: 319 點
下載積分: 18175 分
在線時間: 739(小時)
注冊時間: 2012-01-15
最后登錄: 2016-01-01
查看小小少的 主題 / 回貼
26樓  發表于: 2012-08-23 22:46
KM2主觸頭接通是星形啟動，KM3主觸頭閉合是角形啟動，KH是過流保護；

樓主如果一定要知道KM1什么作用的話，很簡單，  簡單說就是給電機供電，不過不要KM1也可以，樓主可以改下圖紙，把KM1的主觸頭 線圈  常開  都去掉，也可以星三角降壓啟動，手動的而已，按下SB2不要松手 一直到時間繼電器計數完畢，電機變成角形啟動，只不過手松開，電機也將停止運轉，這樣好像沒什么意義！
hashuimao
級別: 探索解密
精華主題: 0
發帖數量: 40 個
工控威望: 139 點
下載積分: 538 分
在線時間: 19(小時)
注冊時間: 2010-03-22
最后登錄: 2014-07-24
查看hashuimao的 主題 / 回貼
27樓  發表于: 2012-08-24 16:41

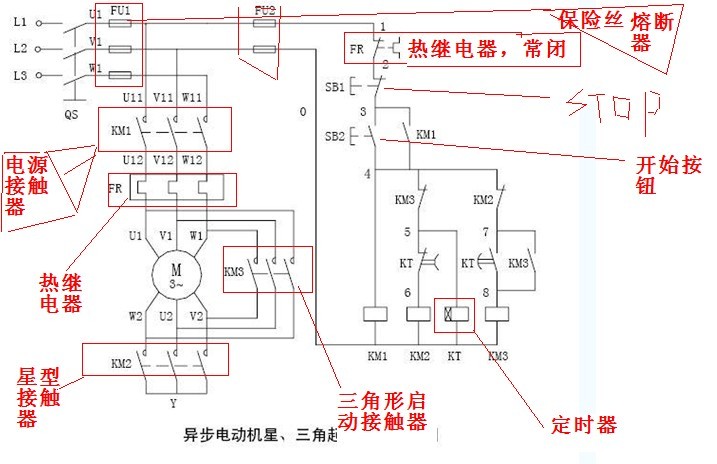

大概就是這樣了。很直白吧。畫圖太臭了。呵呵
樓主留言：
很感謝這么認真的回復
[ 此帖被hashuimao在2012-08-24 16:47重新編輯 ]
黃昌左
級別: 探索解密
精華主題: 0
發帖數量: 82 個
工控威望: 181 點
下載積分: 1686 分
在線時間: 213(小時)
注冊時間: 2010-11-10
最后登錄: 2024-08-29
查看黃昌左的 主題 / 回貼
28樓  發表于: 2012-08-24 17:26
樓上的基本都說了。

補充一點：

樓主沒搞懂的原因，我想可能還是，由于沒太搞懂電機的繞組連接圖，以至于什么星呀、三角呀不能完全理解。

建議先了解一下電機星三角接法的知識，我想應該就能徹底明白了！
樓主留言：
感謝，胸不錯！
美芝sun
盡力做到更好
級別: 略有小成
精華主題: 0
發帖數量: 197 個
工控威望: 367 點
下載積分: 12390 分
在線時間: 183(小時)
注冊時間: 2011-06-25
最后登錄: 2024-10-24
查看美芝sun的 主題 / 回貼
29樓  發表于: 2012-08-24 18:14
一群SB，誰沒經歷過初學時期，誰天生就會。不要說別人的不是……
樓主留言：
感謝能這么想
cuixiaobao12
級別: 論壇先鋒
精華主題: 0
發帖數量: 117 個
工控威望: 1140 點
下載積分: 730 分
在線時間: 30(小時)
注冊時間: 2011-02-16
最后登錄: 2013-08-10
查看cuixiaobao12的 主題 / 回貼
30樓  發表于: 2012-08-24 21:45
老大改行吧
QQ540940771
cuixiaobao12
級別: 論壇先鋒
精華主題: 0
發帖數量: 117 個
工控威望: 1140 點
下載積分: 730 分
在線時間: 30(小時)
注冊時間: 2011-02-16
最后登錄: 2013-08-10
查看cuixiaobao12的 主題 / 回貼
31樓  發表于: 2012-08-24 21:46
老大改行吧
QQ540940771
tieyuannan
級別: 探索解密
精華主題: 0
發帖數量: 60 個
工控威望: 156 點
下載積分: 1957 分
在線時間: 41(小時)
注冊時間: 2010-10-11
最后登錄: 2019-04-05
查看tieyuannan的 主題 / 回貼
32樓  發表于: 2012-08-26 10:18
KM1  KM2  KM3為接觸器用于主回路，控制回路中KT為時間繼電器，FR熱繼輔助點用于過負荷保護
q1024077851
級別: 略有小成
精華主題: 0
發帖數量: 146 個
工控威望: 259 點
下載積分: 2359 分
在線時間: 54(小時)
注冊時間: 2010-07-21
最后登錄: 2018-01-21
查看q1024077851的 主題 / 回貼
33樓  發表于: 2012-08-26 13:21
自己看看書吧，這么簡單
shjanny
丁丁當當
級別: 探索解密
精華主題: 0
發帖數量: 29 個
工控威望: 194 點
下載積分: 509 分
在線時間: 8(小時)
注冊時間: 2008-08-09
最后登錄: 2025-07-03
查看shjanny的 主題 / 回貼
34樓  發表于: 2012-11-13 21:11
KM1是電源接觸器，KM2是星形接觸器，KM3是三角接觸器。
按下啟動按鈕后，KM1/KM2/KT得電，電機星形啟動。
KT時間繼電器達到設定時間后，比如5秒后，KT的延時常開觸點閉合，延時常閉觸點斷開，KM2失電，KM3得電，電機在KM1/KM3下以三角方式運行，完成啟動
書正1
不敢說實現夢想。只想離夢想更近一點！
級別: 略有小成
精華主題: 0
發帖數量: 94 個
工控威望: 221 點
下載積分: 610 分
在線時間: 49(小時)
注冊時間: 2012-09-25
最后登錄: 2016-04-15
查看書正1的 主題 / 回貼
35樓  發表于: 2012-11-13 21:20
基礎的底子是要的
不敢說實現夢想。只想離夢想更近一點！
