piclijun
級別: 略有小成
精華主題: 0
發帖數量: 228 個
工控威望: 360 點
下載積分: 14687 分
在線時間: 249(小時)
注冊時間: 2012-02-24
最后登錄: 2016-08-30
查看piclijun的 主題 / 回貼
12樓  發表于: 2013-10-04 19:07
繼電器吧   。
fupeilei
fmtoy.taobao.com
級別: 探索解密
精華主題: 0
發帖數量: 34 個
工控威望: 173 點
下載積分: 667 分
在線時間: 5(小時)
注冊時間: 2013-06-29
最后登錄: 2014-04-06
查看fupeilei的 主題 / 回貼
13樓  發表于: 2013-10-05 11:11
引用
引用第5樓天下寒士于2013-10-01 13:52發表的  :
用繼電控制要4個繼電器，2個接觸器。踩腳踏開關，KA1、KA3、KM1（電磁閥1）工作，松開后KA1復位，再踩腳踏開關，KA2、KM2 (電磁閥2)工作，KA3 復位，松開后KA2復位，第三次踩腳踏開關，KA4工作，其他全復位。圖見附件。

這個圖毛病不是一般的大
工廠自動化
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看工廠自動化的 主題 / 回貼
14樓  發表于: 2013-10-05 11:17
功能計數器都可以了
277549938
做到老，學到老
級別: 探索解密
精華主題: 0
發帖數量: 52 個
工控威望: 168 點
下載積分: 4542 分
在線時間: 31(小時)
注冊時間: 2012-08-04
最后登錄: 2025-06-23
查看277549938的 主題 / 回貼
15樓  發表于: 2013-10-05 14:59
五樓的那個電路控制不了吧?有沒有真正試過?在踩第三次的時候KA4工作不了吧?按你的說法,在踩第二次后松開腳時,KA1、KA2、KA3都全復位了，踩第三次時KA4又是怎么得電工作的？？？我不太明白，希望共同討論，
追求卓越
愛家愛china
愛家愛china
級別: 家園常客
精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-06-27
查看愛家愛china的 主題 / 回貼
16樓  發表于: 2013-10-05 15:52

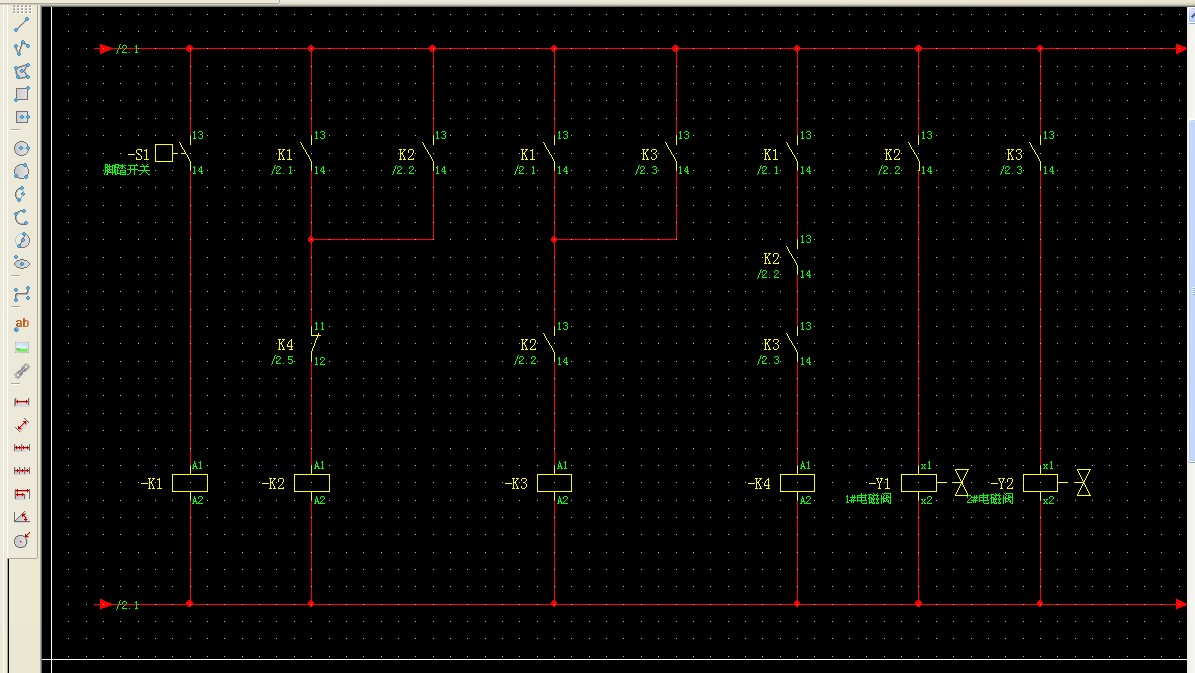

看圖
朋友多了路好走!!!
天鋒
邁翔
級別: 論壇先鋒
精華主題: 0
發帖數量: 509 個
工控威望: 1446 點
下載積分: 22840 分
在線時間: 153(小時)
注冊時間: 2010-12-07
最后登錄: 2024-09-01
查看天鋒的 主題 / 回貼
17樓  發表于: 2013-10-05 18:34
用個國產品牌PLC
邁翔
龍王01
級別: 探索解密
精華主題: 0
發帖數量: 42 個
工控威望: 194 點
下載積分: 552 分
在線時間: 25(小時)
注冊時間: 2013-09-21
最后登錄: 2016-01-22
查看龍王01的 主題 / 回貼
18樓  發表于: 2013-10-05 18:54
  一個中繼，兩個計數器，更簡單容易
愛家愛china
愛家愛china
級別: 家園常客
精華主題: 0
發帖數量: 510 個
工控威望: 887 點
下載積分: 1386 分
在線時間: 245(小時)
注冊時間: 2009-09-07
最后登錄: 2025-06-27
查看愛家愛china的 主題 / 回貼
19樓  發表于: 2013-10-06 08:14
計數器便宜還是中繼便宜？
朋友多了路好走!!!
supermax
級別: 工控俠客
精華主題: 0
發帖數量: 590 個
工控威望: 2540 點
下載積分: 3642 分
在線時間: 375(小時)
注冊時間: 2011-03-20
最后登錄: 2021-03-26
查看supermax的 主題 / 回貼
20樓  發表于: 2013-10-06 09:59

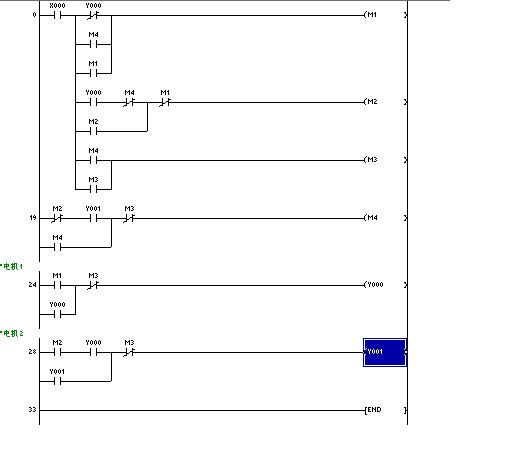

圖片：
上一個真正能用的圖，用繼電器就可以！不過你要動手把梯形圖畫成普通的電力拖動電工圖。
附件： 梯形圖.rar (11 K) 下載次數:13
網站提示: 請不要用迅雷下載附件，容易出錯
本帖最近評分記錄：
  • 下載積分:+5(shi2999) 好貼好貼！
    kaiyuan12345
    級別: 略有小成
    精華主題: 0
    發帖數量: 216 個
    工控威望: 384 點
    下載積分: 986 分
    在線時間: 261(小時)
    注冊時間: 2013-09-03
    最后登錄: 2017-03-29
    查看kaiyuan12345的 主題 / 回貼
    21樓  發表于: 2013-10-06 17:38
    最最簡單的方法，用三個計數器，一個設1，一個設2，一個設3，按鈕連到計數端子上，當計數器1滿時第一個電磁閥輸出，當計數器2滿時第二個電磁閥輸出，當第三個電磁閥滿時給三個計數器都清零。
    xumadc
    級別: 略有小成
    精華主題: 0
    發帖數量: 143 個
    工控威望: 326 點
    下載積分: 633 分
    在線時間: 527(小時)
    注冊時間: 2007-09-22
    最后登錄: 2025-07-15
    查看xumadc的 主題 / 回貼
    22樓  發表于: 2013-10-06 18:17
    用繼電器吧，繼電器控制回路設計還是蠻鍛煉思維的。
    ngch
    深圳工控小匠
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 774 個
    工控威望: 8895 點
    下載積分: 1684 分
    在線時間: 970(小時)
    注冊時間: 2009-09-30
    最后登錄: 2025-04-15
    查看ngch的 主題 / 回貼
    23樓  發表于: 2013-10-06 19:02
    繼電器控制就可以拉！
    深圳工控小匠：
    工業非標設備電氣自動化控制
    (深圳光明區、寶安區、龍華區、東莞長安)
    QQ：357405496
