工控人家園 綜合討論 急停按鈕和復位按鈕的繼電器線路

陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

精華主題: 0
發帖數量: 843 個
工控威望: 1161 點
下載積分: 9103 分
在線時間: 1871(小時)
注冊時間: 2011-04-17
最后登錄: 2026-03-09
查看陳大圍的主題 / 回貼

樓主發表于: 2013-10-30 17:58

全看 | 小中大

急停按鈕被按下釋放后，需要按復位按鈕才能啟動系統的繼電器線路圖，復位按鈕為常開型。我自己畫了下，感覺有點復雜，壇友們可有簡單的畫法？謝謝！

專心學工控技術，請各位幫忙指教

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

精華主題: 0
發帖數量: 1803 個
工控威望: 6491 點
下載積分: 1160 分
在線時間: 1085(小時)
注冊時間: 2009-01-13
最后登錄: 2025-12-29
查看銘杰工控的主題 / 回貼

1樓發表于: 2013-10-31 08:31

全看 | 小中大

給兩種不同的方法，一種是可直接復位的，另一種是需延時復位的

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

精華主題: 0
發帖數量: 1803 個
工控威望: 6491 點
下載積分: 1160 分
在線時間: 1085(小時)
注冊時間: 2009-01-13
最后登錄: 2025-12-29
查看銘杰工控的主題 / 回貼

2樓發表于: 2013-10-31 16:46

全看 | 小中大

引用
引用第7樓xxaa00511于2013-10-31 11:48發表的 :

樓上用的是visio畫的圖？

是一種古老的制圖軟件 Protel 99SE
現在逐步使用Eplan

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手

銘杰工控

溫嶺市正凱自動化設備有限公司

級別: 網絡英雄

精華主題: 0
發帖數量: 1803 個
工控威望: 6491 點
下載積分: 1160 分
在線時間: 1085(小時)
注冊時間: 2009-01-13
最后登錄: 2025-12-29
查看銘杰工控的主題 / 回貼

3樓發表于: 2013-10-31 22:39

全看 | 小中大

引用
引用第14樓zhengf1989于2013-10-31 20:28發表的 :

protel里好像只有電子元件庫，這些電氣元件是自己畫出來的嗎？

可以導入GB4728的國標元件庫，其他沒有的自己造元件。

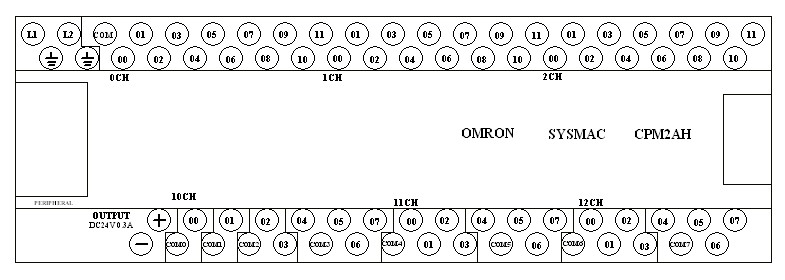

像這樣的都是自己畫的

溫嶺市正凱自動化設備有限公司 15057679726
全自動換箱機催化劑再生、處置智能裝備 MES軟件 WCS軟件注塑工廠整體智能化解決方案重載桁架機械手
