求助一個染黑多工位的編程思路，懇請高手賜教！   詳細請看附件，用打印預覽模式觀看
加工順序：Z裝料區→A取料區→D脫脂槽(時間控制)→E熱水槽(時間控制)→F染黑槽(時間控制)→E熱水槽(時間控制)
          →C冷水槽(時間控制)→B防銹槽(時間控制)→A取料區→Z裝料區
關鍵說明：當1#工件在D脫脂槽加工完畢后→進入到E熱水槽加工，這時若發現A取料區有物料，則此時料車要行到該
          位將物料取走并放到D脫脂槽加工，意即在外圍條件滿足的情況下，盡量使每個工位都處于工作狀態，而不
          是簡單的單流程加工（編程難點）。
          多個條件，先進先出原則，即誰條件先到達，就先執行誰的步驟！
硬件：1、取料區移動為電機正反轉移動；
      2、提升區為電機提升；
      3、料車為普通電機正反轉（帶變頻調速），帶編碼器，帶到位檢測開關（碰到每個工位的擋塊都會有一個感應
         信號），帶料槽是否有料傳感器，如果檢測到各個加工槽上有料，升降機不會降下，以保證下料安全！

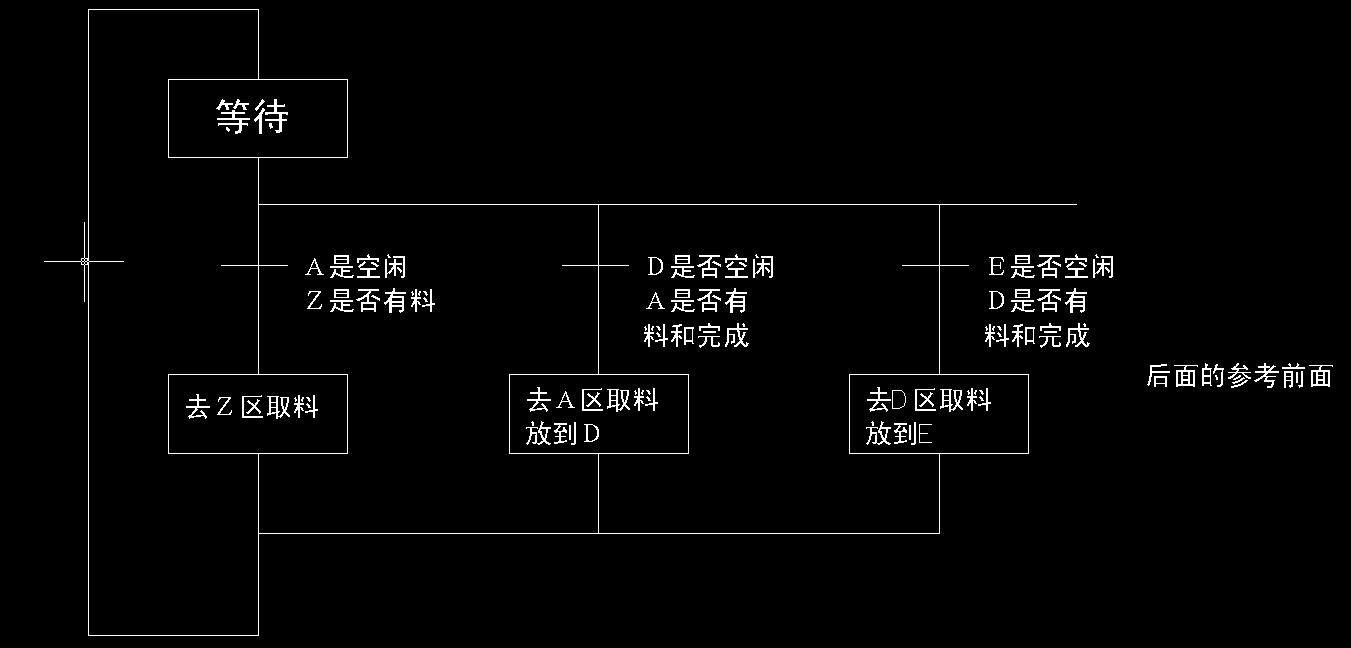

你的工序有點問題，裝料取料都在一起，你怎么分是加工好的料還是待加工的料。建議加個卸料位就是加工好的料放單獨放。程序應該不難。下圖作為參考

其實就是一個吊臂的工位控制程序，把工位最小時間定出來后畫好吊臂行走圖就可以了，其實和電鍍的吊車程序類似。
使每個工位都處于工作狀態這是不可能的，因?yàn)橐�讓后工位空出后才可以，那么前工位就超過時間了，所以只能說是最大化產能，而不是全部工作狀態。

龍門式電鍍線....想同時工作就要加吊臂....

應該不難

SFC編程方式搞定

好的，謝謝各位！如何判斷那個料是待加工料：我的個人想法是裝料區電機運轉方向Y???+取料區到位開關即可判斷現在放在這邊的料是待加工的料，如果是加工好的料它是沒有得到裝料區的電機運轉信號的，只有一個到位檢測信號！

我這邊還有一臺超聲波清洗機是六工位的，有兩個機械臂，我也把程序上傳給大家分享，PLC是用三菱的FX3U，有帶注釋，運動方式是步進電機加齒條運行！

我的流程圖，這個比較清楚，用EXCEL打開，在第三個表格里面，用打印預覽看會清楚點

7樓能否發個HMI畫面和圖紙，這樣便于了解
這個項目有技術含量

總共有12的槽位，現在已經想好了定位用四個傳感器做一個8421定位檢測，即0000,0001,0010,0011,0100,0101,0110,0111,1000,1001,1010,1011,1100,1101,1110,1111，把1111放在取料區，在右限傳感器導通的情況下，這是個傳感器也必須導通，這個目的是要做到，在原位的時候，可以對傳感器進行檢測，一旦發現損壞，立即通過人機界面報警，不考慮使用編碼器定位了，也謝謝各位的支持，等程序?qū)懞茫�調試成功再拿出來和大家分享！
各位有什么好建議，歡迎提出來，我的QQ504692903

用兩個傳感器代替編碼器的AB想實現編碼器的計數時序就可以計數了...你用4個這編碼方式不穩定的....可在開始,中途,最后特殊位置裝個擋塊用直接賦值來保證計數的準確性...
