樓主發表于: 2018-10-22 16:04

只看樓主 | 小中大

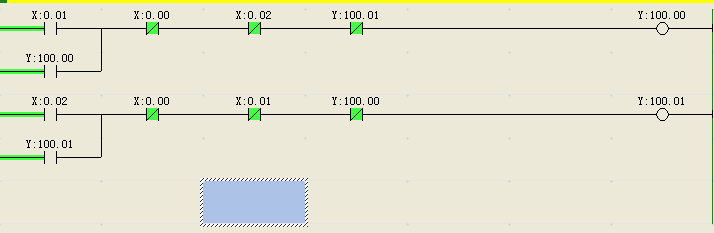

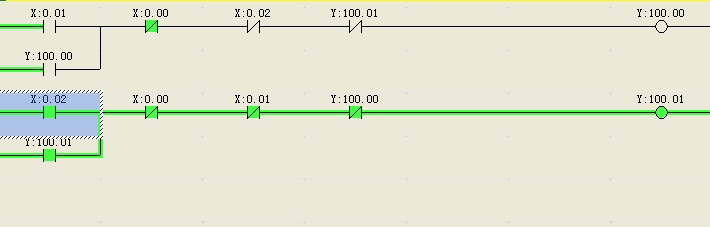

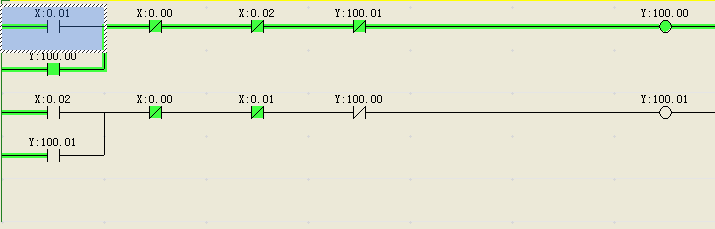

圖片：

新手請教一個PLC的互鎖問題

如圖所示誰能告訴我錯在哪里了？

按下X001啟動正轉 Y10000線圈得電松開X001   線圈自保依然得電

此時Y10000常閉端斷開

為什么這時我按下X002啟動反轉時 Y10001線圈會得電自保   正常來說X002啟動按鈕是要沒反應的才對

望知道的朋友告之下  本人剛學不久歐姆龍的PLC。

博panda

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 95 點
下載積分: 1003 分
在線時間: 13(小時)
注冊時間: 2018-09-21
最后登錄: 2020-11-10
查看博panda的主題 / 回貼

1樓發表于: 2018-10-22 16:21

只看該作者 | 小中大

X1斷開，X1的常閉觸點得電；X2按下去，X2的常閉觸點失電；Y1失電，Y1的常閉觸點得電；X2得電，Y2也得電

liang9601

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 191 點
下載積分: 1198 分
在線時間: 121(小時)
注冊時間: 2018-10-22
最后登錄: 2025-05-07
查看liang9601的主題 / 回貼

2樓發表于: 2018-10-22 16:29

只看該作者 | 小中大

有什么辦法解決這個問題嗎謝了

zs6382

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 78 個
工控威望: 1200 點
下載積分: 37484 分
在線時間: 465(小時)
注冊時間: 2018-04-19
最后登錄: 2026-03-22
查看zs6382的主題 / 回貼

3樓發表于: 2018-10-22 16:29

只看該作者 | 小中大

一樓的正解，監視程序看的更直觀一點

博panda

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 95 點
下載積分: 1003 分
在線時間: 13(小時)
注冊時間: 2018-09-21
最后登錄: 2020-11-10
查看博panda的主題 / 回貼

4樓發表于: 2018-10-22 16:34

只看該作者 | 小中大

引用
引用第2樓liang9601于2018-10-22 16:29發表的 Re:歐姆龍PLC 正反轉互鎖問題 :
有什么辦法解決這個問題嗎謝了

互鎖本來就是這個樣子的啊？防止同時掛入兩個檔

博panda

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 95 點
下載積分: 1003 分
在線時間: 13(小時)
注冊時間: 2018-09-21
最后登錄: 2020-11-10
查看博panda的主題 / 回貼

5樓發表于: 2018-10-22 16:42

只看該作者 | 小中大

引用
引用第4樓博panda于2018-10-22 16:34發表的 Re:Re:歐姆龍PLC 正反轉互鎖問題 :

互鎖本來就是這個樣子的啊？防止同時掛入兩個檔

要想分開啟動，就把X1，X2常閉觸電刪了，這樣只有X0能阻止轉動了

liang9601

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 191 點
下載積分: 1198 分
在線時間: 121(小時)
注冊時間: 2018-10-22
最后登錄: 2025-05-07
查看liang9601的主題 / 回貼

6樓發表于: 2018-10-22 16:43

只看該作者 | 小中大

引用
引用第4樓博panda于2018-10-22 16:34發表的 Re:Re:歐姆龍PLC 正反轉互鎖問題 :

互鎖本來就是這個樣子的啊？防止同時掛入兩個檔

這樣子就會出現一個情況當我先按下X01 Y0線圈啟動此時我再按下X02 接觸器瞬間就會由正轉變為反轉這樣擔心會存在隱患我要的效果是按下X01時 X02是啟動不了的必須先按停止才可以啟動X02

博panda

級別: 正式會員

發送短信
加為好友

精華主題: 0
發帖數量: 7 個
工控威望: 95 點
下載積分: 1003 分
在線時間: 13(小時)
注冊時間: 2018-09-21
最后登錄: 2020-11-10
查看博panda的主題 / 回貼

7樓發表于: 2018-10-22 16:45

只看該作者 | 小中大

引用
引用第6樓liang9601于2018-10-22 16:43發表的 Re:Re:Re:歐姆龍PLC 正反轉互鎖問題 :

這樣子就會出現一個情況當我先按下X01 Y0線圈啟動此時我再按下X02 接觸器瞬間就會由正轉變為反轉這樣擔心會存在隱患我要的效果是按下X01時 X02是啟動不了的必須先按停止才可以啟動X02

把X1和X2的常閉觸點刪了，只有急停才能啟動

本帖最近評分記錄：

下載積分:+1(liang9601) 真誠感謝！

泰山之石

A

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 2365 個
工控威望: 2681 點
下載積分: 12260 分
在線時間: 944(小時)
注冊時間: 2008-11-12
最后登錄: 2026-03-13
查看泰山之石的主題 / 回貼

8樓發表于: 2018-10-22 16:58

只看該作者 | 小中大

你可以加上正反轉延時啟動，時間長短根據實際情況決定。

liang9601

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 110 個
工控威望: 191 點
下載積分: 1198 分
在線時間: 121(小時)
注冊時間: 2018-10-22
最后登錄: 2025-05-07
查看liang9601的主題 / 回貼

9樓發表于: 2018-10-22 17:14

只看該作者 | 小中大

引用
引用第7樓博panda于2018-10-22 16:45發表的 Re:Re:Re:Re:歐姆龍PLC 正反轉互鎖問題 :

把X1和X2的常閉觸點刪了，只有急停才能啟動

OK 知道了非常感謝

二當家的

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 107 個
工控威望: 907 點
下載積分: 4451 分
在線時間: 79(小時)
注冊時間: 2016-09-19
最后登錄: 2024-05-25
查看二當家的的主題 / 回貼

10樓發表于: 2018-10-23 10:14

只看該作者 | 小中大

Y100的啟動條件X0.1，停止條件X0.0與X0.2；
Y101的啟動條件X0.2，停止條件X0.0與X0.1；
現在邏輯上就是這樣實現的，但是建議加上正反轉延時保護。

引用
引用樓主liang9601于2018-10-22 16:04發表的歐姆龍PLC 正反轉互鎖問題 :
新手請教一個PLC的互鎖問題

如圖所示誰能告訴我錯在哪里了？

按下X001啟動正轉 Y10000線圈得電松開X001 線圈自保依然得電
.......

jxjalwf

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 161 個
工控威望: 287 點
下載積分: 6107 分
在線時間: 614(小時)
注冊時間: 2015-11-09
最后登錄: 2026-03-17
查看jxjalwf的主題 / 回貼

11樓發表于: 2018-10-23 20:09

只看該作者 | 小中大

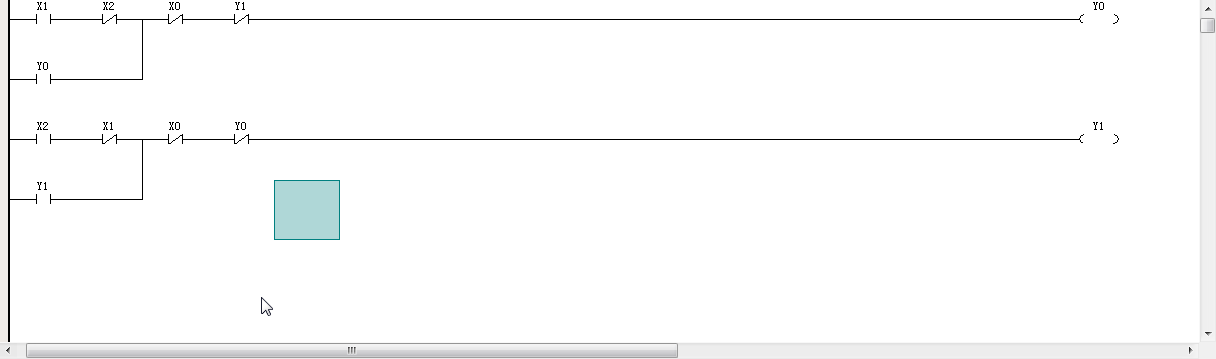

圖片：

改成這樣就可以了

本帖最近評分記錄：

下載積分:+1(bing429yu) 好貼好貼！
