樓主發表于: 2011-05-06 16:31

只看樓主 | 小中大

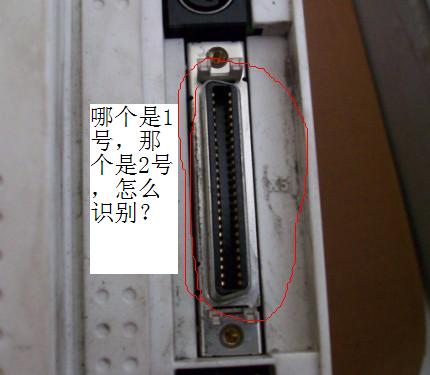

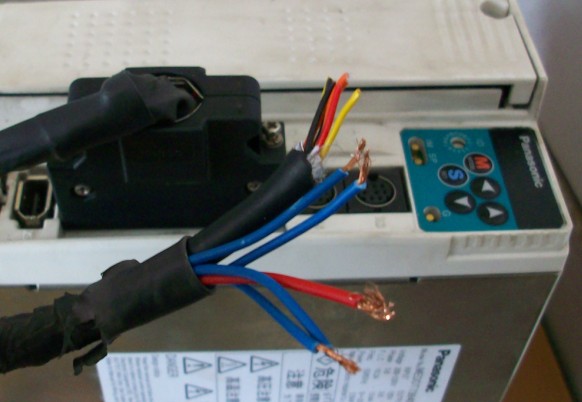

圖片：

[attachment=61045] [attachment=61046]

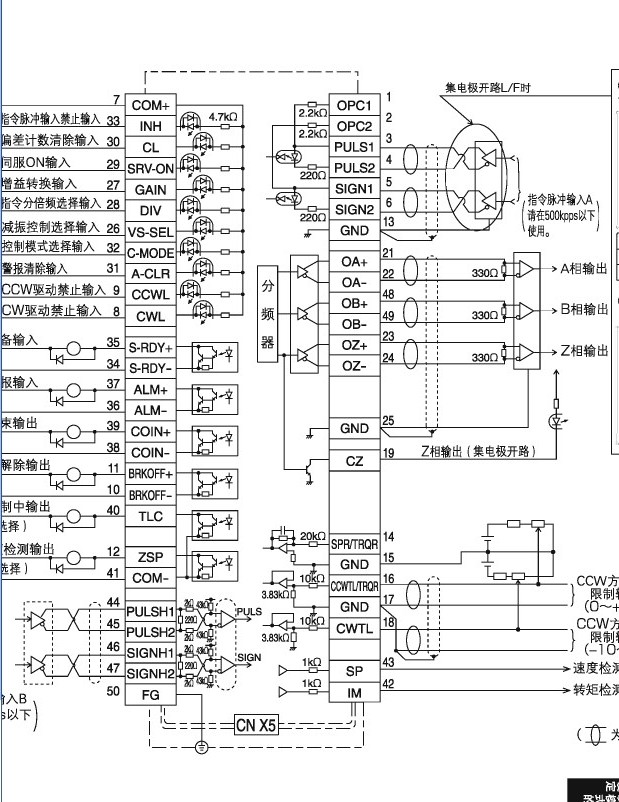

由于伺服是拆機的，I/0控制的端子線一大把，怎么區分那根是極限開關的，那根是脈沖接受的等等。看手冊上是都有標明1-50號線的說明，我怎么知道那根線是接那個號的呢？驅動器上這個座的號是怎么排列的呢？請前輩們指教

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

1樓發表于: 2011-05-06 16:38

只看該作者 | 小中大

有號，有手冊的，你查查，時松下的A4，是吧？

jx_einstein

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 868 個
工控威望: 1047 點
下載積分: 2421 分
在線時間: 860(小時)
注冊時間: 2010-01-09
最后登錄: 2025-01-16
查看jx_einstein的主題 / 回貼

2樓發表于: 2011-05-06 16:44

只看該作者 | 小中大

7，是24V COM，41是0V COM，37是伺服準備輸出，35是伺服報警輸出，29是伺服ON，其他的你再查查

sandy_love

感悟生活，創新的源泉...

級別: 家園常客

發送短信
加為好友

精華主題: 0
發帖數量: 487 個
工控威望: 823 點
下載積分: 1610 分
在線時間: 483(小時)
注冊時間: 2008-12-08
最后登錄: 2025-07-14
查看sandy_love的主題 / 回貼

3樓發表于: 2011-05-06 17:16

只看該作者 | 小中大

把插頭拔出來看上面有個三角符號，對應的就是1腳，然后按順序往下；第二排從26開始按順序往下排；
還有個方法，拆了那個塑料殼，焊線的位置兩端有寫標號；看不清楚的話準備放大鏡

qinchenglim

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1219 個
工控威望: 1320 點
下載積分: 3938 分
在線時間: 739(小時)
注冊時間: 2009-06-09
最后登錄: 2025-05-05
查看qinchenglim的主題 / 回貼

4樓發表于: 2011-05-06 17:55

只看該作者 | 小中大

等待答案中....

[ 此帖被qinchenglim在2011-05-06 18:07重新編輯 ]

王菲度122688

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 141 個
工控威望: 1067 點
下載積分: 3203 分
在線時間: 653(小時)
注冊時間: 2010-03-05
最后登錄: 2023-02-04
查看王菲度122688的主題 / 回貼

5樓發表于: 2011-05-06 19:21

只看該作者 | 小中大

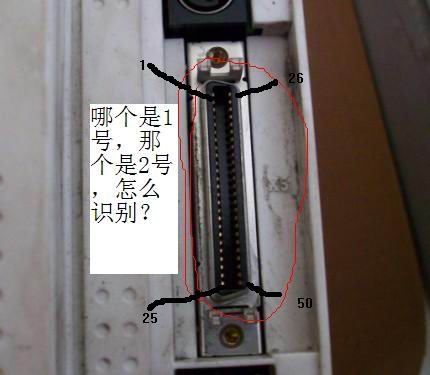

圖片：

應該是這樣排列的。

lzhpsky

工控小菜鳥

級別: 論壇先鋒

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1050 個
工控威望: 1159 點
下載積分: 2815 分
在線時間: 769(小時)
注冊時間: 2009-08-02
最后登錄: 2025-06-05
查看lzhpsky的主題 / 回貼

6樓發表于: 2011-05-06 19:47

只看該作者 | 小中大

回復3樓的前輩，我看了一下接頭確實有個三角符號，按照你說的三角符號對應是1的話，那么5樓前輩的回答也是正確的。那么5樓前輩的這個排列順序?qū)幔?---25，25----50。誰能出來再確認一下。沒問題的話我就開始接線。
這個1----50就是指的手冊上的1-----50的標號是嗎？
