銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄
|

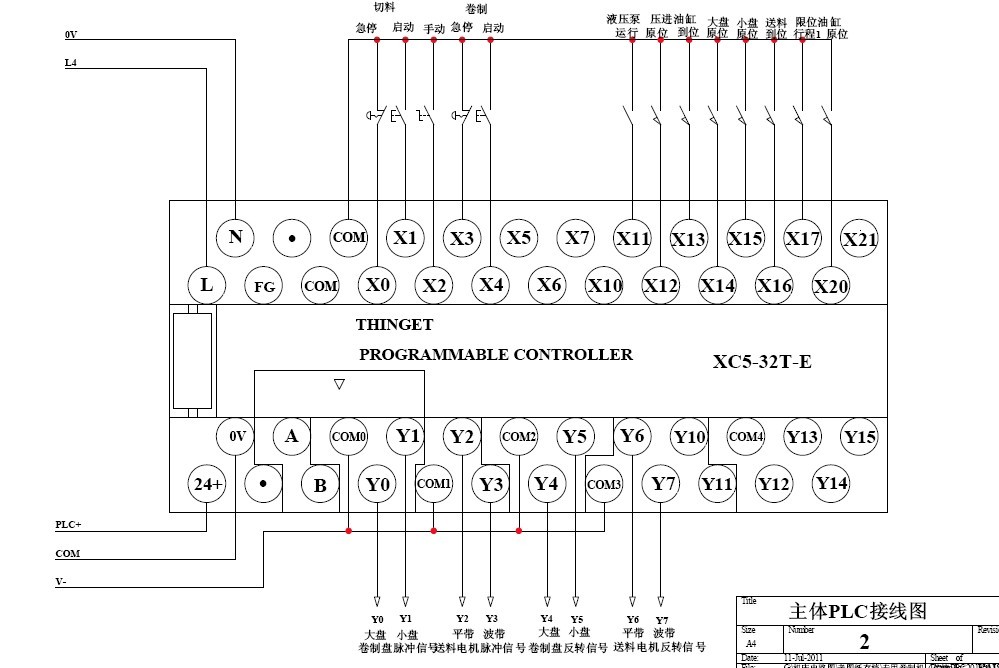

我來上圖吧,自己做過的機器的圖紙,希望對樓主有幫助,說得再多沒有圖紙直觀。 ![]() |
|
|---|---|---|
|
|
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄
|
圖片:

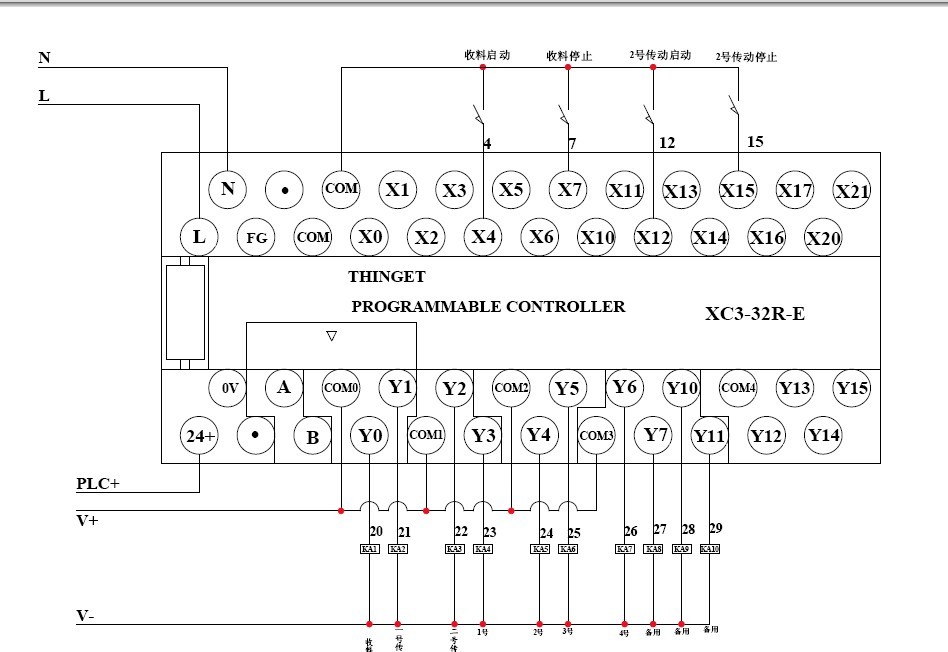

再來一個繼電器輸出類型的 |
|
|---|---|---|
|
|
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄
|
[ 不知道樓主看明白沒有,如果還是不會,可將此工程外包給我。呵呵。 |
|
|---|---|---|
|
|
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄
|
唉,來晚了,被先走私了。 ![]() |
|
|---|---|---|
|
|
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄
|
郁悶啊,來晚了沒人跟貼。淚奔. |
|
|---|---|---|
|
|
銘杰工控
溫嶺市正凱自動化設備有限公司
級別: 網絡英雄
|
只是不見樓主有點奇怪。 樓主留言:這些天都沒有時間,忙,一般我都忙到晚上1點 |
|
|---|---|---|
|
|
dl2006
沒有女人冷冷清清,女人多了雞犬不寧
級別: 網絡英雄
|
看了一下樓主的圖紙有幾點沒畫好, 一:,AC220電源標示的不好,只是把開關電源和PLC相連通并沒有電源的進線標示.開關電源輸出端子沒有標示DC24V,(雖然開關電源型號上已注名120W24V,最好還是在接線端上標示一下最好不過了.) 二:輸入的磁感應開關接線沒有畫好,漏刑PLC的輸入端X在沒低電平導通時其內部回路是高電平信號,樓主所畫的磁感應開關另一端接DC24V正極也就是高電平信號,所以不能構成回路無法工作,要改接至DC24V負極端. 三:PLC輸出部分的電磁閥線圈不能串入指示燈,可以用并聯接法. |
|
|---|---|---|
|
