sjm213
有小知識，無大學問。
級別: 論壇版主

精華主題: 6 篇
發帖數量: 5188 個
工控威望: 7549 點
下載積分: 164439 分
在線時間: 3276(小時)
注冊時間: 2007-11-21
最后登錄: 2026-03-07
查看sjm213的 主題 / 回貼
樓主  發表于: 2011-07-19 10:17

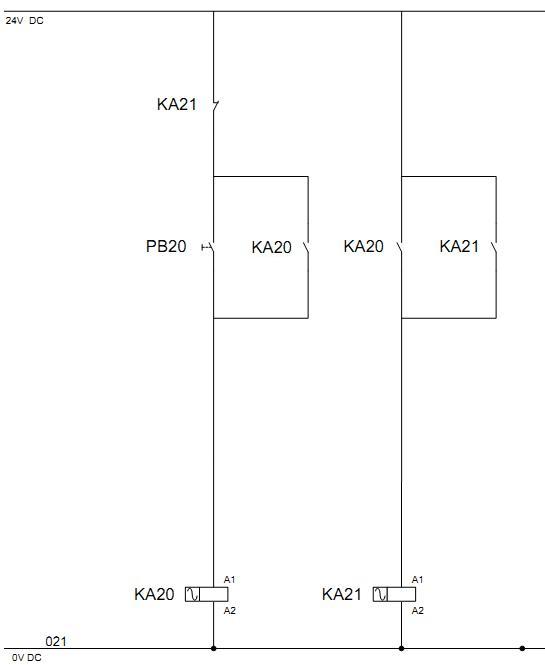

功能簡述：
按下按鈕PB20，接通繼電器KA20；
KA20接通后自鎖，并有一組觸點接通繼電器KA21；
KA21接通后自鎖，并利用一組常閉點將KA20斷開。


===========================
1.樓下有朋友反饋文字描述中按鈕PB號錯了，現改過來，與圖紙的PB20相符；
2.更多朋友問題集中在“這個電路有啥用呢？”。其實這個電路啥用也沒有，就是分析著玩。
大家亮招吧！
                                                                                                                                                    sjm213
                                                                                                                                                 2011.07.23
[ 此帖被sjm213在2011-07-24 13:57重新編輯 ]
shenyijin
中級電工
級別: 家園常客
精華主題: 0
發帖數量: 564 個
工控威望: 787 點
下載積分: 1457 分
在線時間: 174(小時)
注冊時間: 2011-04-15
最后登錄: 2014-12-20
查看shenyijin的 主題 / 回貼
1樓  發表于: 2011-07-19 10:22
這是個是單個脈沖產生電路，不過頻率不高，不超過上前赫
[ 此帖被shenyijin在2011-07-19 10:32重新編輯 ]
本帖最近評分記錄：
  • 下載積分:+3(sjm213) 多謝參與！
    lizhiliang
    級別: 家園常客
    精華主題: 0
    發帖數量: 398 個
    工控威望: 505 點
    下載積分: 12916 分
    在線時間: 677(小時)
    注冊時間: 2010-07-29
    最后登錄: 2023-01-06
    查看lizhiliang的 主題 / 回貼
    2樓  發表于: 2011-07-19 10:22
    可以實現
    本帖最近評分記錄：
  • 下載積分:+3(sjm213) 多謝參與！
    jx_einstein
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 849 個
    工控威望: 1047 點
    下載積分: 2609 分
    在線時間: 860(小時)
    注冊時間: 2010-01-09
    最后登錄: 2025-01-16
    查看jx_einstein的 主題 / 回貼
    3樓  發表于: 2011-07-19 10:22
    可以，這個是用繼電器做上升沿的電路吧
    本帖最近評分記錄：
  • 下載積分:+3(sjm213) 多謝參與！
    銘杰工控
    溫嶺市正凱自動化設備有限公司
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 1803 個
    工控威望: 6491 點
    下載積分: 1160 分
    在線時間: 1085(小時)
    注冊時間: 2009-01-13
    最后登錄: 2025-12-29
    查看銘杰工控的 主題 / 回貼
    4樓  發表于: 2011-07-19 10:59
    可以實現但是不穩定，觸點結構是先斷開再閉合的，不建議設計這種電路。
    本帖最近評分記錄：
  • 下載積分:+5(sjm213) 熱心助人
    • 溫嶺市正凱自動化設備有限公司  15057679726
    全自動換箱機 催化劑再生、處置智能裝備 MES軟件 WCS軟件 注塑工廠整體智能化解決方案    重載桁架機械手
    sandy_love
    感悟生活，創新的源泉...
    級別: 家園常客
    精華主題: 0
    發帖數量: 454 個
    工控威望: 823 點
    下載積分: 1798 分
    在線時間: 483(小時)
    注冊時間: 2008-12-08
    最后登錄: 2025-07-14
    查看sandy_love的 主題 / 回貼
    5樓  發表于: 2011-07-19 11:24
    要看繼電器的響應速度，可能會產生抖動，不穩定。最好中間加幾個類似的電路，續級傳遞過去相當于延時一下會好點
    本帖最近評分記錄：
  • 下載積分:+5(sjm213) 熱心助人
    傷心之淚
    級別: 探索解密
    精華主題: 0
    發帖數量: 38 個
    工控威望: 143 點
    下載積分: 757 分
    在線時間: 78(小時)
    注冊時間: 2011-04-02
    最后登錄: 2022-11-24
    查看傷心之淚的 主題 / 回貼
    6樓  發表于: 2011-07-19 11:45
    按照繼電器逐點通斷持續來看；可能不能實現；除非你按按鈕方式習慣所致（按下按鈕開關后延伸一定的時間；致死誤動作而達到你的目的）！自己分析看看吧！
    本帖最近評分記錄：
  • 下載積分:+3(sjm213) 多謝參與！
    • 相互學習
    z4131246
    華銘工控
    級別: 工控俠客
    精華主題: 0
    發帖數量: 571 個
    工控威望: 2562 點
    下載積分: 23976 分
    在線時間: 521(小時)
    注冊時間: 2010-10-22
    最后登錄: 2022-08-19
    查看z4131246的 主題 / 回貼
    7樓  發表于: 2011-07-19 11:46
    可以實現LZ的功能。
    [ 此帖被z4131246在2011-07-21 07:59重新編輯 ]
    本帖最近評分記錄：
  • 下載積分:+3(sjm213) 多謝參與！
    shi2999
    不管學什么，興趣是最好的老師，能賺錢是最強勁的動力
    級別: 網絡英雄

    精華主題: 0
    發帖數量: 2497 個
    工控威望: 7394 點
    下載積分: 3190 分
    在線時間: 606(小時)
    注冊時間: 2010-12-26
    最后登錄: 2025-11-07
    查看shi2999的 主題 / 回貼
    8樓  發表于: 2011-07-19 11:54
    可以實現但是不穩定
    本帖最近評分記錄：
  • 下載積分:+5(sjm213) 熱心助人
    niningtt
    級別: 工控俠客
    精華主題: 0
    發帖數量: 1226 個
    工控威望: 3555 點
    下載積分: 1042 分
    在線時間: 463(小時)
    注冊時間: 2010-08-24
    最后登錄: 2026-02-27
    查看niningtt的 主題 / 回貼
    9樓  發表于: 2011-07-19 16:42
    理論上講能夠實現那個動作，特別是好的，觸電動作快的，更易實現
    本帖最近評分記錄：
  • 下載積分:+5(sjm213) 熱心助人
    twt97
    級別: 略有小成
    精華主題: 0
    發帖數量: 170 個
    工控威望: 345 點
    下載積分: 1084 分
    在線時間: 134(小時)
    注冊時間: 2009-04-03
    最后登錄: 2025-07-09
    查看twt97的 主題 / 回貼
    10樓  發表于: 2011-07-19 17:09
    KA21自鎖后沒辦法復位啊，按一次就沒用了啊
    本帖最近評分記錄：
  • 下載積分:+3(sjm213) 多謝參與！
    liuhuaxing
    LIUHUAXING
    級別: 論壇先鋒
    精華主題: 0
    發帖數量: 953 個
    工控威望: 1172 點
    下載積分: 3634 分
    在線時間: 624(小時)
    注冊時間: 2011-03-26
    最后登錄: 2026-02-17
    查看liuhuaxing的 主題 / 回貼
    11樓  發表于: 2011-07-19 17:21
    兩個同型號的繼電器可以實現，但只能用于研究。
    本帖最近評分記錄：
  • 下載積分:+5(sjm213) 熱心助人
