樓主  發表于: 2011-10-13 23:44

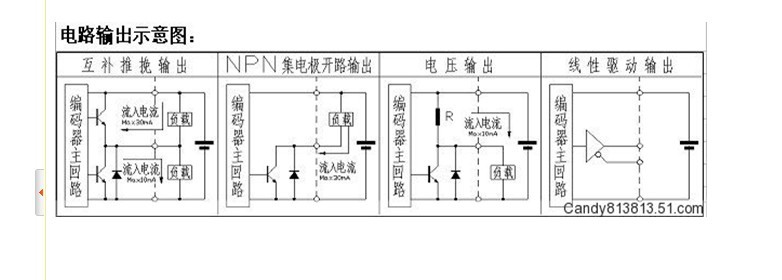

增量式編碼器有多種輸出形式，比如有NPN開路輸出，NPN電壓輸出，互補輸出，線性驅動輸出等，這些輸出形式我就是不知道它們有什么區別，這對我編碼器的選型造成很大的麻煩，比如說，我要用編碼器輸出地信號接到FX1N-40MT上，就不知道該選用哪種輸出形式的增量編碼器，大俠們，給我講講這些輸出形式到底區別在哪？我找了一張輸出形式圖，可還是看不出其中的區別？幫幫我吧，在此謝過各位了。


，
專心學工控技術，請各位幫忙指教
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1858(小時)
注冊時間: 2011-04-17
最后登錄: 2025-07-22
查看陳大圍的 主題 / 回貼
1樓  發表于: 2011-10-14 08:36
自己幫自己頂下
專心學工控技術，請各位幫忙指教
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1858(小時)
注冊時間: 2011-04-17
最后登錄: 2025-07-22
查看陳大圍的 主題 / 回貼
2樓  發表于: 2011-10-14 12:14
期待更多高手的釋疑
專心學工控技術，請各位幫忙指教
xf_lyj
級別: *
精華主題: * 篇
發帖數量: * 個
工控威望: * 點
下載積分: * 分
在線時間: (小時)
注冊時間: *
最后登錄: *
查看xf_lyj的 主題 / 回貼
3樓  發表于: 2011-10-14 21:20
前2種按圖接線可以直接用，第三種也可以用，但是接線要改一下，把負載接地一端改接到電源正極端，也就等同于圖2了。圖4一般是5V電源，用于差分輸入輸出的連接，傳輸距離遠，信號頻率高，抗干擾能力強。FX系列PLC為24V電源輸入，所以不能用。
zhangli019
級別: 工控俠客
精華主題: 0
發帖數量: 587 個
工控威望: 2465 點
下載積分: 1907 分
在線時間: 136(小時)
注冊時間: 2011-02-18
最后登錄: 2024-01-27
查看zhangli019的 主題 / 回貼
4樓  發表于: 2011-10-14 22:31
我弄懂了，又忘記了，用的時候還要在看....

懂電子電路就好說了
給我一根杠桿，一個支點
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1858(小時)
注冊時間: 2011-04-17
最后登錄: 2025-07-22
查看陳大圍的 主題 / 回貼
5樓  發表于: 2011-10-18 09:12
還沒得到自己想要的答案，繼續關注中
專心學工控技術，請各位幫忙指教
tntn_009
級別: 略有小成
精華主題: 0
發帖數量: 156 個
工控威望: 270 點
下載積分: 2003 分
在線時間: 23(小時)
注冊時間: 2011-01-09
最后登錄: 2025-03-08
查看tntn_009的 主題 / 回貼
6樓  發表于: 2011-10-18 17:09
期待更多高手
陳大圍
工控新人，還請多多指教
級別: 論壇先鋒

精華主題: 0
發帖數量: 878 個
工控威望: 1161 點
下載積分: 8915 分
在線時間: 1858(小時)
注冊時間: 2011-04-17
最后登錄: 2025-07-22
查看陳大圍的 主題 / 回貼
7樓  發表于: 2011-10-20 01:56
引用
引用第4樓xf_lyj于2011-10-14 21:20發表的  :
前2種按圖接線可以直接用，第三種也可以用，但是接線要改一下，把負載接地一端改接到電源正極端，也就等同于圖2了。圖4一般是5V電源，用于差分輸入輸出的連接，傳輸距離遠，信號頻率高，抗干擾能力強。FX系列PLC為24V電源輸入，所以不能用。

貌似你很懂這塊，能詳細說說嗎
