陳大圍

工控新人，還請多多指教

級別: 論壇先鋒

發送短信
加為好友

精華主題: 0
發帖數量: 843 個
工控威望: 1161 點
下載積分: 9103 分
在線時間: 1871(小時)
注冊時間: 2011-04-17
最后登錄: 2026-02-28
查看陳大圍的主題 / 回貼

樓主發表于: 2011-12-25 13:22

只看樓主 | 小中大

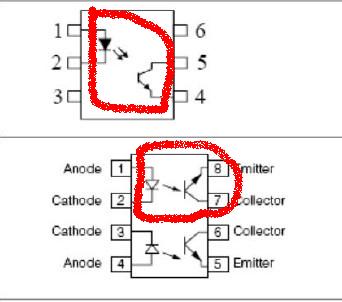

如第二張圖中，我用紅圈所表示出來的，為什么它們的畫法不一樣？難道是它們的結構原理有區別？一個是發光二級管里涂黑，有兩根光線示意，另一個是發光二級管沒有涂黑，一根光纖示意。第一張圖中，資料上顯示輸入是交流信號，那我輸入差分信號不知道行不行，我想差分信號也算是交流信號吧，誰來給我個答案，謝謝了

專心學工控技術，請各位幫忙指教

thawless

不說盡力而為,只能全力以赴!

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 695 個
工控威望: 8154 點
下載積分: 8434 分
在線時間: 844(小時)
注冊時間: 2007-11-02
最后登錄: 2026-03-05
查看thawless的主題 / 回貼

1樓發表于: 2011-12-25 13:47

只看該作者 | 小中大

光耦只能輸入直流信號，第一張圖表示輸入不用區分正負極。輸入的直流信號要加限流電阻，電流控制在mA級.供參考！

本帖最近評分記錄：

下載積分:+5(xqx666) 熱心助人

向錢沖

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 279 個
工控威望: 428 點
下載積分: 4644 分
在線時間: 455(小時)
注冊時間: 2010-10-05
最后登錄: 2020-08-10
查看向錢沖的主題 / 回貼

2樓發表于: 2011-12-25 14:38

只看該作者 | 小中大

涂黑不涂黑，一根光纖兩根光纖示意只是各自的畫法，意思都一樣，第一張圖表示輸入不用區分正負極。

killking998

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 666 個
工控威望: 7400 點
下載積分: 17577 分
在線時間: 1713(小時)
注冊時間: 2007-08-07
最后登錄: 2025-10-20
查看killking998的主題 / 回貼

3樓發表于: 2011-12-25 15:08

只看該作者 | 小中大

樓上兩位說的對，輸出分幾種看要求選型吧

liuhanqi

活著就要做貢獻！

級別: 工控俠客

發送短信
加為好友
QQ聯系

精華主題: 0
發帖數量: 1210 個
工控威望: 3725 點
下載積分: 6369 分
在線時間: 378(小時)
注冊時間: 2008-03-04
最后登錄: 2017-06-16
查看liuhanqi的主題 / 回貼

4樓發表于: 2011-12-25 22:37

只看該作者 | 小中大

學習了。

學無止境，永遠是學生。

jiaglong

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 107 個
工控威望: 262 點
下載積分: 2593 分
在線時間: 102(小時)
注冊時間: 2011-10-30
最后登錄: 2026-01-27
查看jiaglong的主題 / 回貼

5樓發表于: 2011-12-27 20:22

只看該作者 | 小中大

可以的，樓上正解，交流不用區分正負極。下面的分正負極，接反了電路不通。

lang1114

級別: 探索解密

發送短信
加為好友

精華主題: 0
發帖數量: 29 個
工控威望: 190 點
下載積分: 1024 分
在線時間: 5(小時)
注冊時間: 2008-03-28
最后登錄: 2018-01-18
查看lang1114的主題 / 回貼

6樓發表于: 2011-12-29 22:56

只看該作者 | 小中大

路過，學習下

yamqq

工控、工業機器人、工業互聯網、工業仿真、工業數字化。

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 1696 個
工控威望: 5550 點
下載積分: 25208 分
在線時間: 305(小時)
注冊時間: 2008-05-05
最后登錄: 2026-01-26
查看yamqq的主題 / 回貼

7樓發表于: 2012-01-05 11:17

只看該作者 | 小中大

差分不是交流，另？樓主你這是什么型號的光藕

這個人很懶，什么也沒有留下！

wananjushi

萬安居士

級別: 網絡英雄

發送短信
加為好友

精華主題: 0
發帖數量: 813 個
工控威望: 5759 點
下載積分: 11749 分
在線時間: 216(小時)
注冊時間: 2011-12-24
最后登錄: 2018-07-22
查看wananjushi的主題 / 回貼

8樓發表于: 2012-01-05 11:23

只看該作者 | 小中大

光耦通直流

wananjushi

秦立山

sdlgqls

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 37 個
工控威望: 203 點
下載積分: 670 分
在線時間: 42(小時)
注冊時間: 2009-03-19
最后登錄: 2022-07-04
查看秦立山的主題 / 回貼

9樓發表于: 2012-02-06 10:58

只看該作者 | 小中大

第一張部分正負極、第二、三張原理一樣

baolizcy

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 156 個
工控威望: 330 點
下載積分: 495 分
在線時間: 64(小時)
注冊時間: 2006-09-17
最后登錄: 2026-01-08
查看baolizcy的主題 / 回貼

10樓發表于: 2012-02-07 15:08

只看該作者 | 小中大

一二樓說對啦

thompson

平淡做事、平常做人...

級別: 略有小成

發送短信
加為好友

精華主題: 0
發帖數量: 298 個
工控威望: 442 點
下載積分: 1152 分
在線時間: 53(小時)
注冊時間: 2007-12-21
最后登錄: 2023-05-27
查看thompson的主題 / 回貼

11樓發表于: 2012-02-07 17:49

只看該作者 | 小中大

樓上說的正確，頂！
